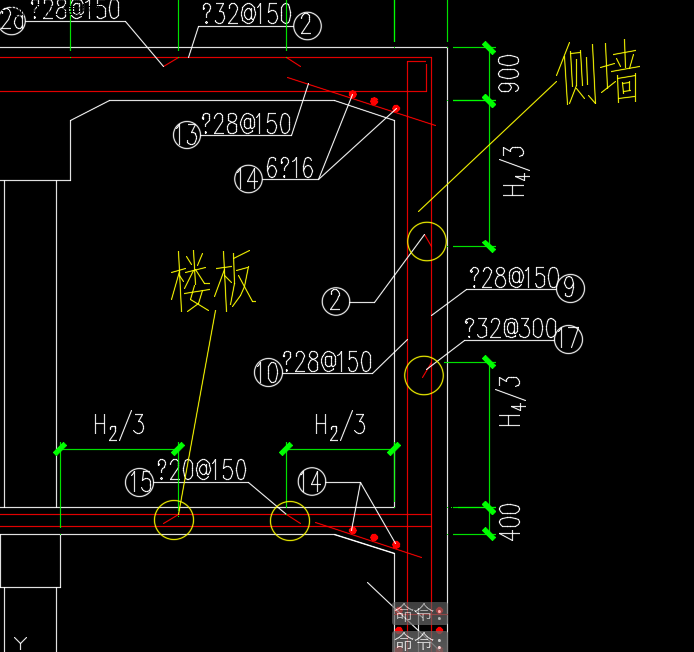

请问图中黄线圈出的钢筋是表示的什么意思？如何计算啊？谢谢
2022-07-28 09:41:37 补充
看了几位老师的解答，明白了这表示的是断开位置，2#、17#是垂直加强筯，15#是水平附加筋。再请问一下，2#、17#钢筋的长度就是图上标的H4/3，15#长度就是H2/3，这样理解对吗？
全部回答
(5)
首答仅用{{minutesHtml}}
-
断开的位置
2022-07-28 07:56:28
-
锚固搭接的长度，135°弯勾
2022-07-28 07:59:19
-
这是切断位置标记，不是弯钩。
2022-07-28 08:01:30
-
2#、17#是垂直加强筋，15#是水平附加筋
2022-07-28 08:02:52
-
这是切断位置标记，表示附加钢筋伸出长度。
2022-07-28 08:10:43
