求大神讲解下，附图说明
根据图纸，此处我画出来的梁见下图、由图可见梁KL5与两边梁KL5A重叠了一部分、 疑问1、根据图纸图元我没有绘制错误吧？ 疑问2、如果没有错，个人觉得KL5与KL5A重叠部分就好像多余了，结构知识经验欠缺，弱弱的问一句，这种设计有必要吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
答：1.你画的是正确的。

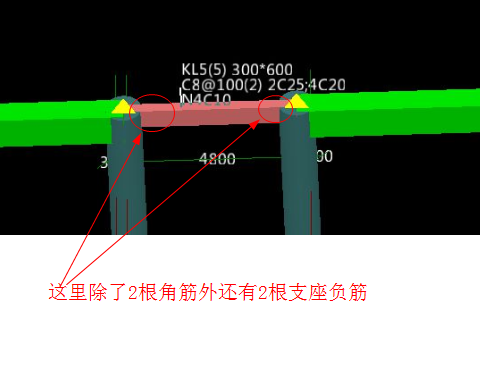

2.KL5A与KL5是重叠了 因为它们共用一个支座 而各梁锚入柱内的长度必须满足所以重叠部分是正确的 这里的"重叠"不是字面的重复叠加 是梁纵筋在支座内的有序搁置。（你画好了软件就帮你干了）
2015-01-25 23:10:57
-
梁KL5与两边梁KL5A没有重叠，只是截面不同，千赢官网首页登录入口绘图时绘制到支座柱中心即可。
2015-01-25 21:29:33
-
根据图纸，此处我画出来的梁见下图、由图可见梁KL5与两边梁KL5A重叠了一部分、 疑问1、根据图纸图元我没有绘制错误吧？ 疑问2、如果没有错，个人觉得KL5与KL5A重叠部分就好像多余了，结构知识经验欠缺，弱弱的问一句，这种设计有必要吗？
答：第一张图能放大看了，第二张不能放大，没有看清楚具体尺寸。不是重叠，是力学抗震的基本要求。建议看一看11G的相关大样及说明。
2015-01-25 20:20:42
