钢结构算量软件显示不出构件来

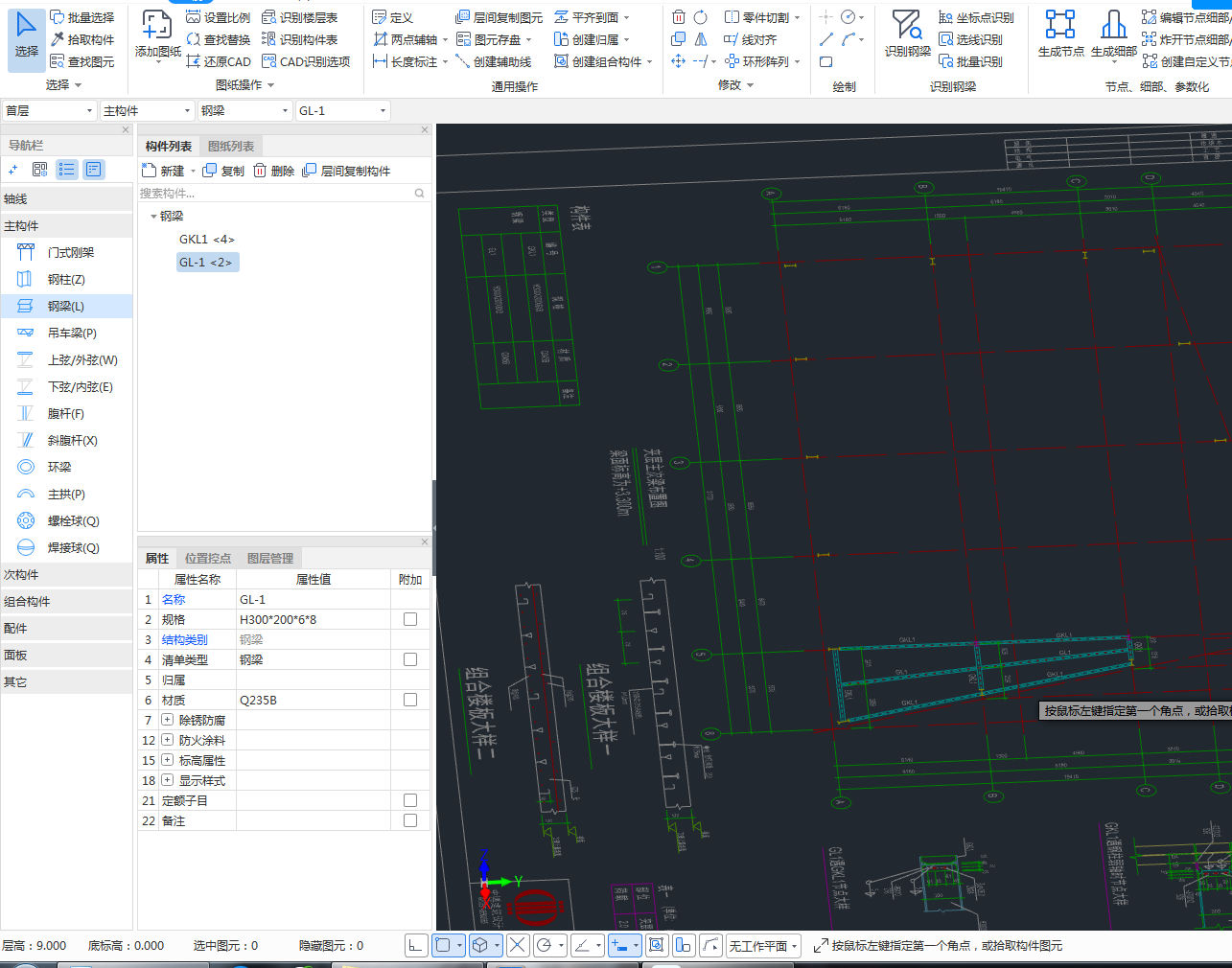

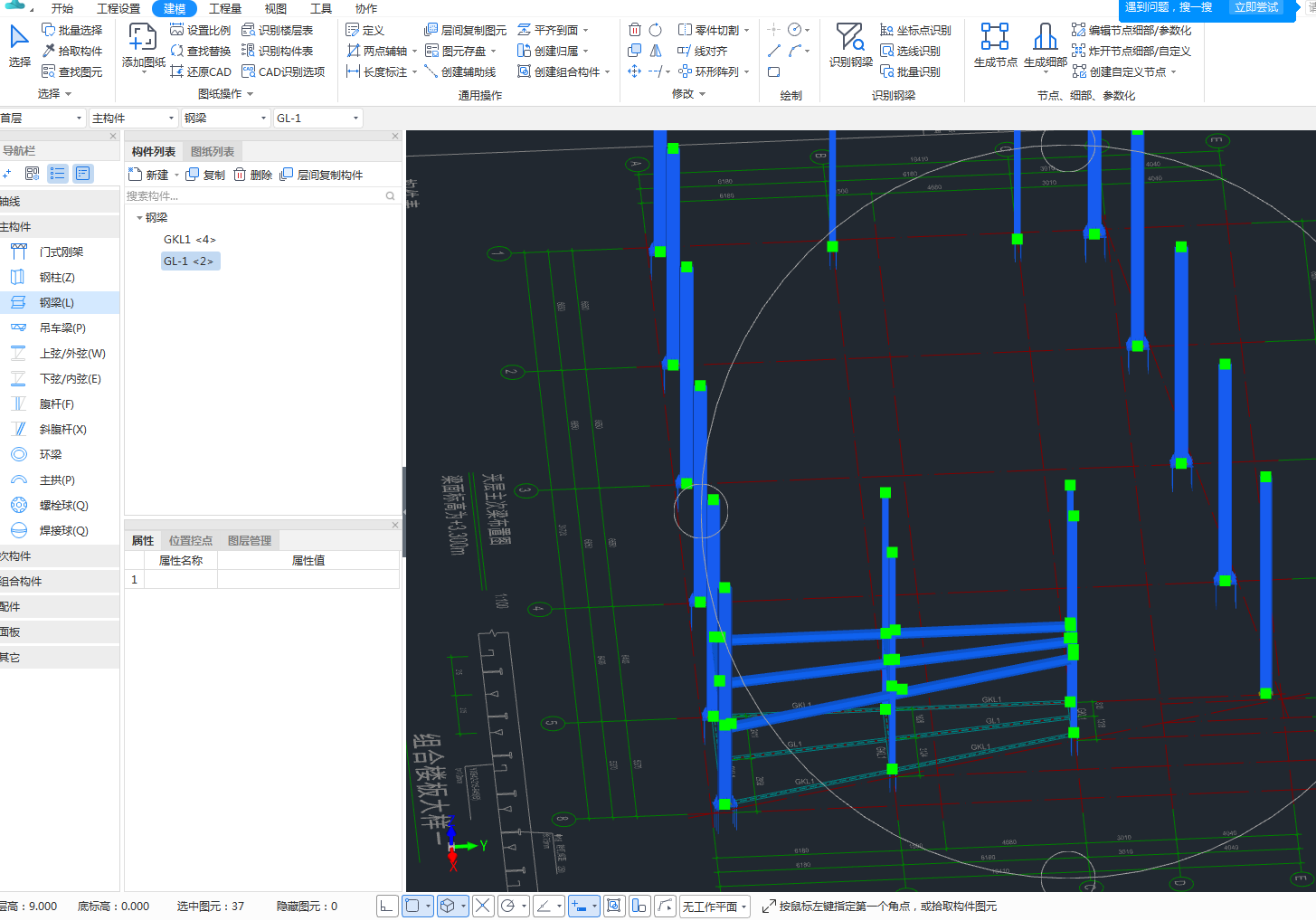

今天刚下载的GJG2021的。图一是批量选择才出现构件的，图二是没有用批量选择也没显示出来呀。这个问题该怎么解决？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
点右键，有个视图框调整，点里面的扩大到所有图元，就全部显示出来了，想显示单层的，就点单层的
首次提交 2022-07-29 16:53:33 最近修改2022-07-29 16:54:00 (修改过1次)
-
原因：一般常见于cad识别轴网的过程中。由于图元绘制在了辅助轴线上，而辅助轴线是没有视图框的，所以看不见图元。重新绘制一个轴网，调整轴网视图框的大小使图元显示即可。
步骤一：绘制一个轴网，将轴网拖到辅助轴线外，鼠标右键选中【视图框显隐】；
步骤二：鼠标点击视图框白线，然后按住视图框各个面的黄色控点调节显示范围即可。
2022-07-29 16:53:49
