工业管道布置图帮忙解答一下疑问

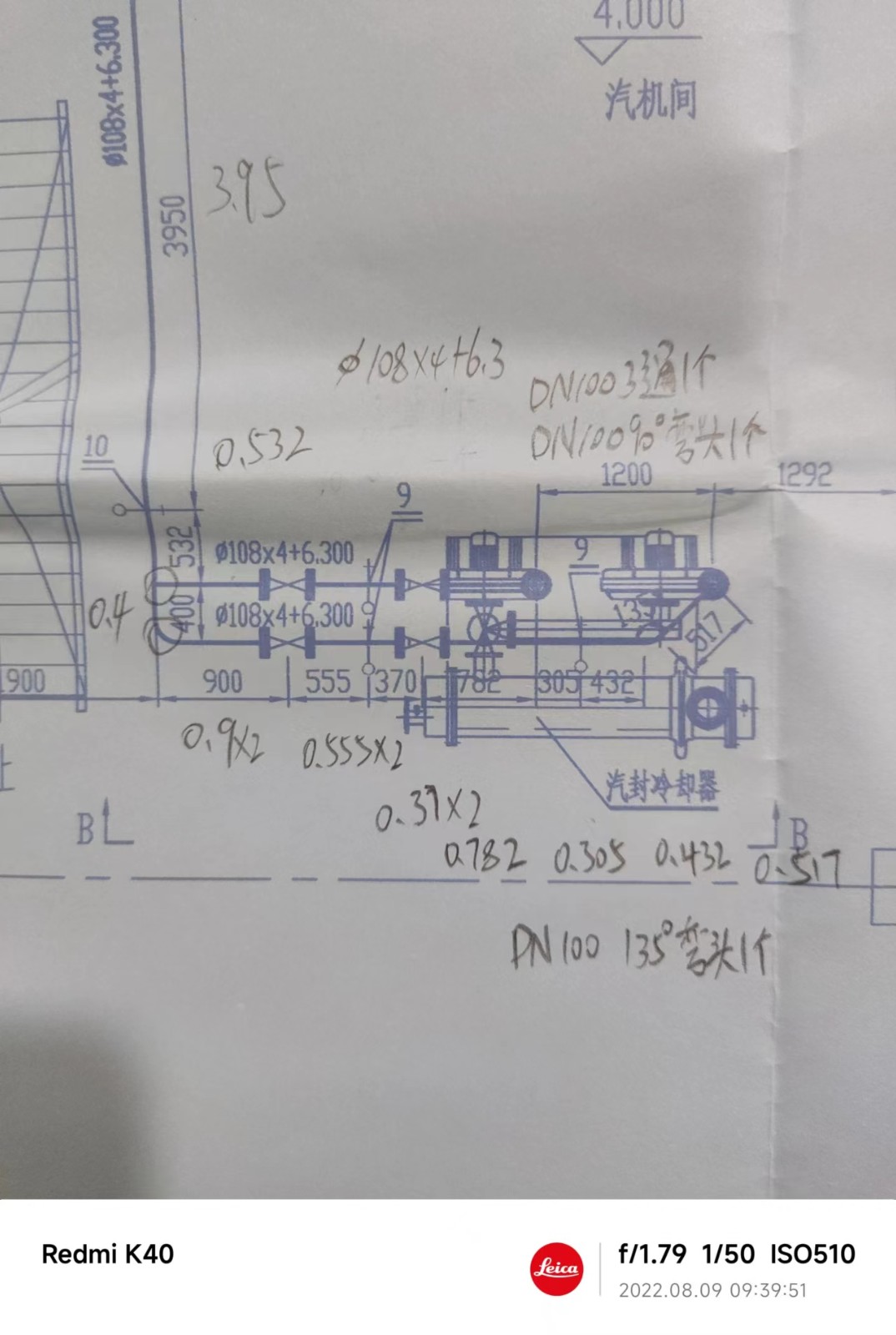

问一下图中的管子与管子直接的丨x丨那个是什么东西啊，怎么计算管长度或者配件，还有弯头三通啥的。

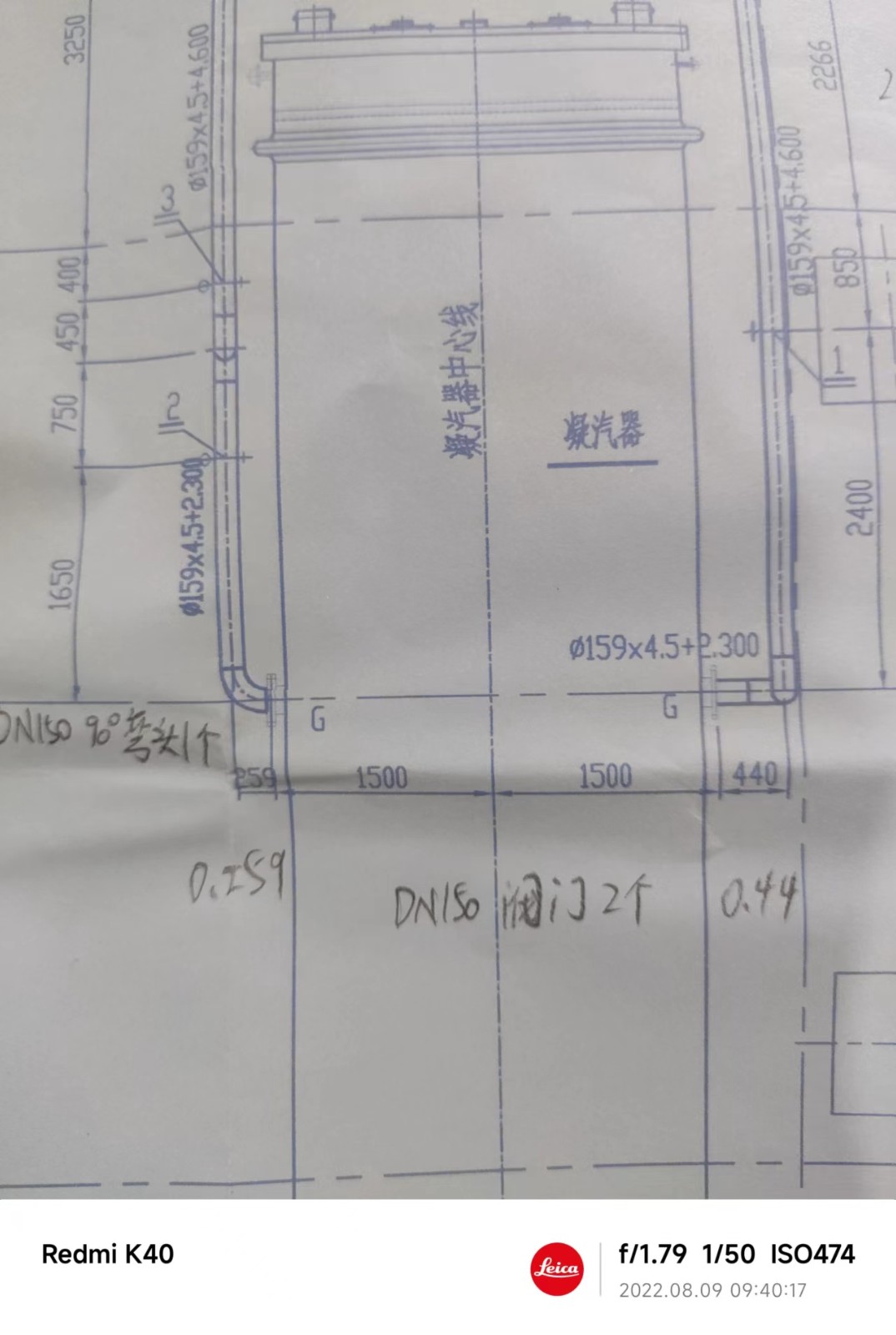

还有这个图中左边的弯头和右边的弯头怎么画的不一样，计算长度有什么不一样吗，还有阀门
问一下图中的管子与管子直接的丨x丨那个是什么东西啊，怎么计算管长度或者配件，还有弯头三通啥的。
还有这个图中左边的弯头和右边的弯头怎么画的不一样，计算长度有什么不一样吗，还有阀门
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
管道按比例测量计算
管件、阀门按数量计算
右边的弯头是往下返的弯，标高 不一样
2022-08-09 09:52:07
-
是阀门，管道长度按延长米计算，不减管件，阀门，法兰所占长度
2022-08-09 09:51:15
-

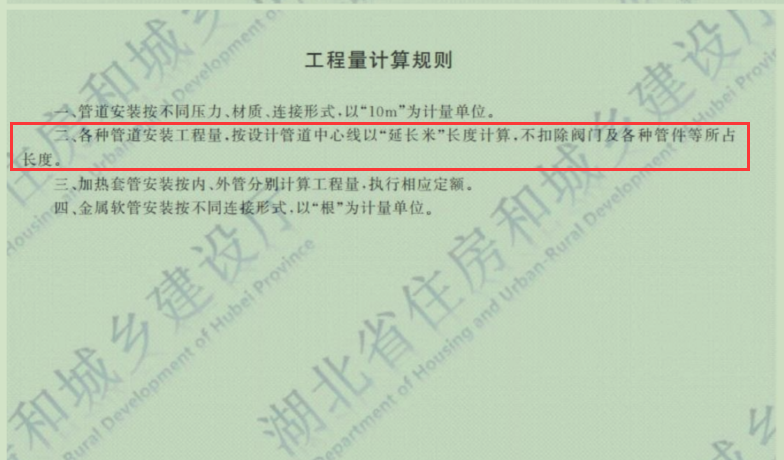

丨x丨代表阀门，计算规则看下图
2022-09-22 10:50:21
