一起打灰
2022-08-13 09:23:01
|
山东省
土建计价软件GCCP土建计量GTJ
|
743查看
6回答

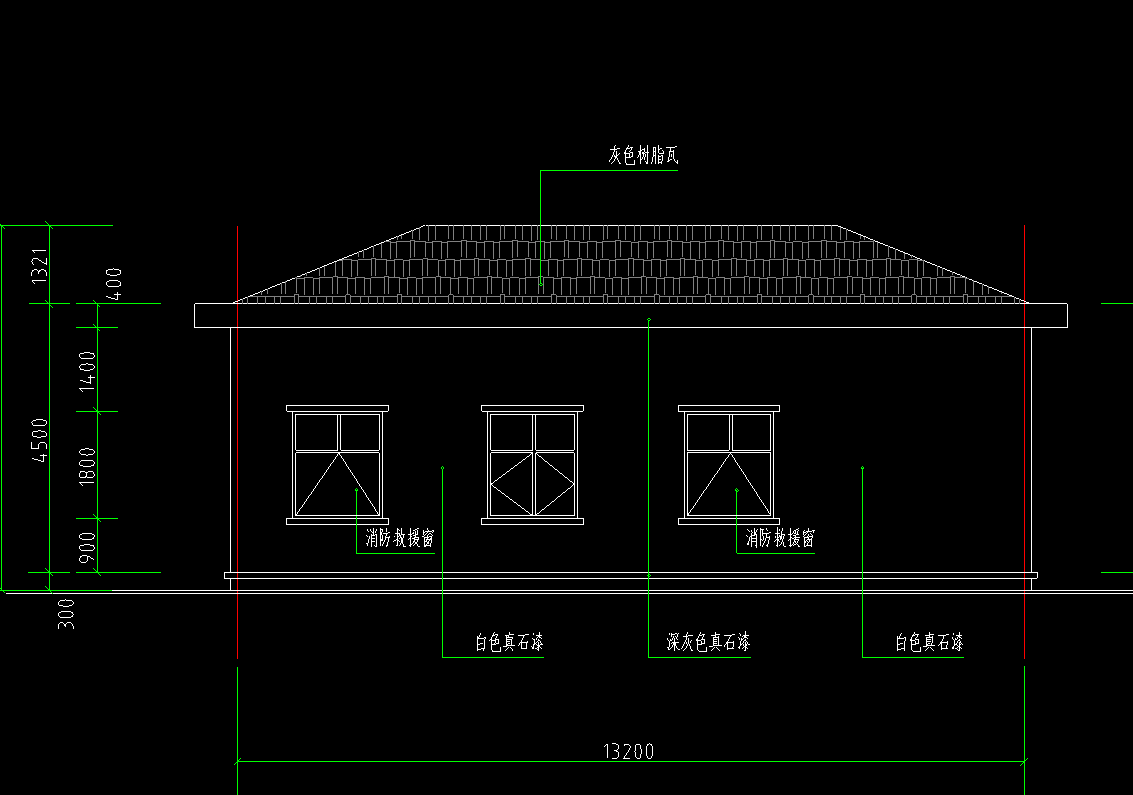

这种坡屋面怎么绘制？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

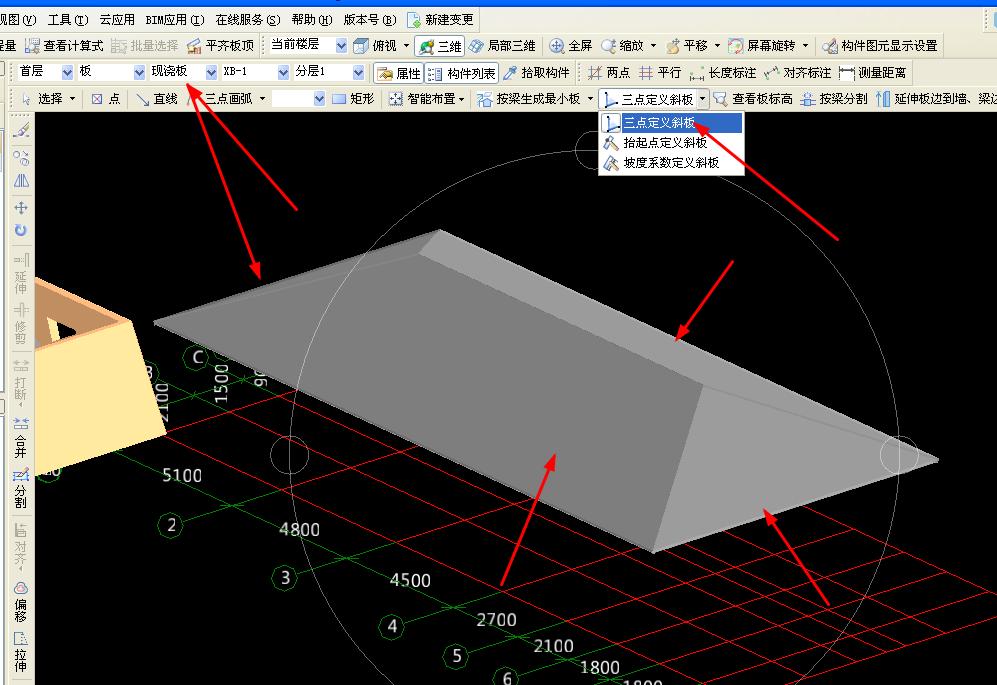

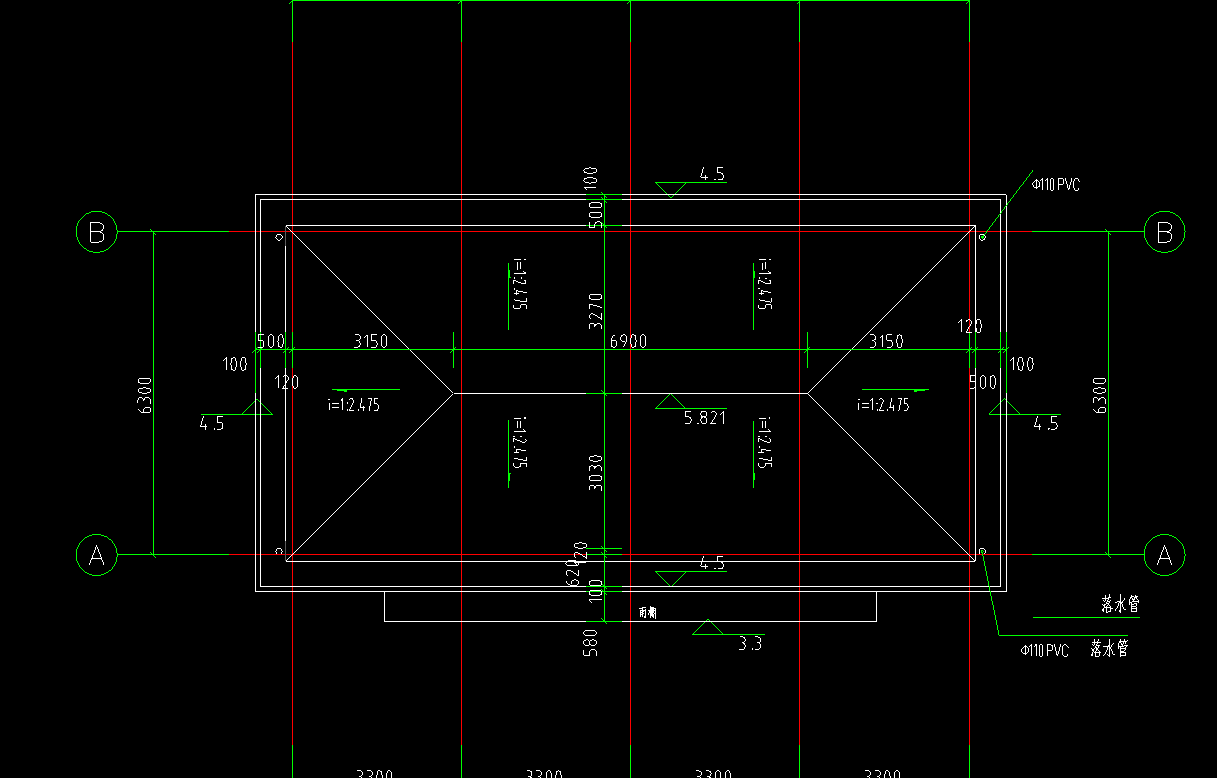

延着下面这张图的屋脊线把板分割，然后三点变斜，定义斜板，在斜板上布置屋面就行了
2022-08-13 09:24:27
-
具体要结合结构平面图的柱、梁、墙、板大样配筋等设置，绘制板后用三点定义斜板，梁柱等用平齐板顶功能设置
2022-08-13 09:24:36
-
在板绘制时设置斜板，然后在板上智能布置屋面构件。
2022-08-13 09:25:22
-
按起脊线分割板，定义斜板
2022-08-13 09:25:48
-
先画一块整板，然后按照图中的屋脊线（白线）分割，再用 三点变斜 功能 改板的标高，设置成斜板就可以了
2022-08-13 09:25:56
-
画四块板，然后三点定义成斜板。
首次提交 2022-08-13 09:27:44 最近修改2022-08-13 09:39:23 (修改过1次)
