叠合板识图，求解

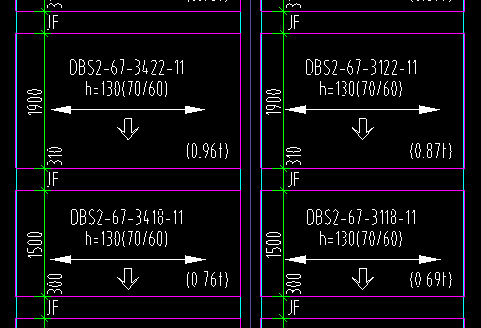

叠合板图形中的各种参数求解，请详细一点。特别是双向箭头和单项箭头什么意思？（0.96+）、（0.87+）又表示什么？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
DBS2-67-3422-11
DBD2构件类型代号，即桁架钢筋混凝土叠合板底板双向板；
67预制底板厚度6cm，后浇叠合层厚度7cm；
3422为构件序号；
11是所处楼层（具体结合图纸）
h=130（70/60）叠合板 总厚130mm，后浇叠合层厚度70mm，预制底板厚度60mm
双向箭头受力方向
单项箭头：预制叠合楼板安装方向
0.96t，0.87t表示构件重量
2022-08-22 09:23:21
-
叠合板厚度为130mm，现浇部分70mm，预制60mm，箭头是叠合板放置方向，0.96t应该是叠合板预制钢筋量，你可以查看相应的详图去理解
2022-08-22 09:00:51
-
括号里不是+，是 t，表示预制板的重量，0.96t
2022-08-22 09:23:17
