消防线路问题

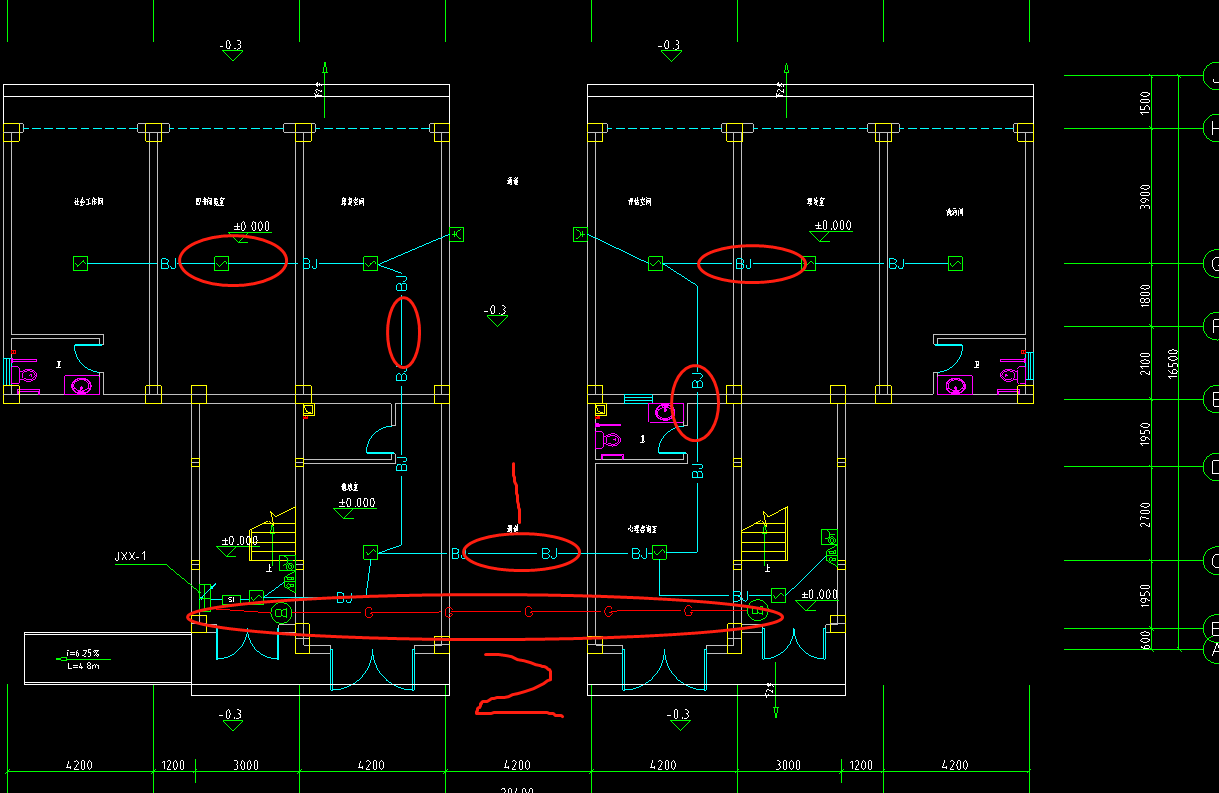

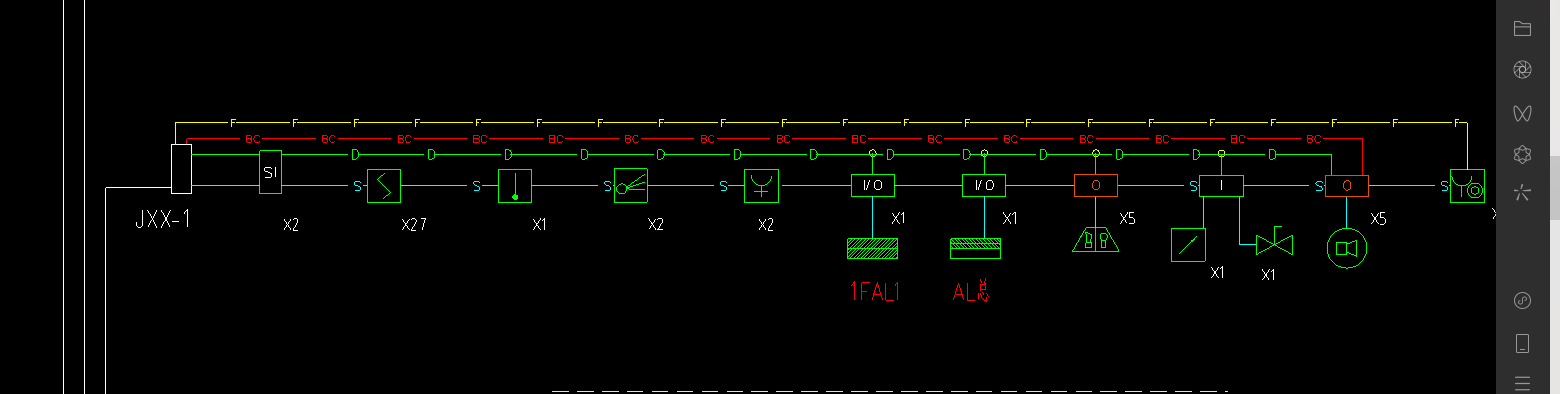

请问下大神们，上图的1、2号线分别对应下图的那两根线？系统图的线字母表示为什么和平面图的不一样？这样子标是什么意思
全部回答
(3)
首答仅用{{minutesHtml}}
-
平面BJ----系统S+D 平面G---系统BC 别看线的标注，看平面和系统连接的是什么器件，设计院有时候线型会选择错误
2022-08-29 16:34:54
-
上图的1 BJ 是报警线对应下图是S报警信号线
上图的2 G 是广播线对应下图是BC广播线
2022-08-29 16:37:04
-
需要问一下设计，系统图与平面图不对应。是一个工程上的图纸吗？
2022-08-29 16:37:41
