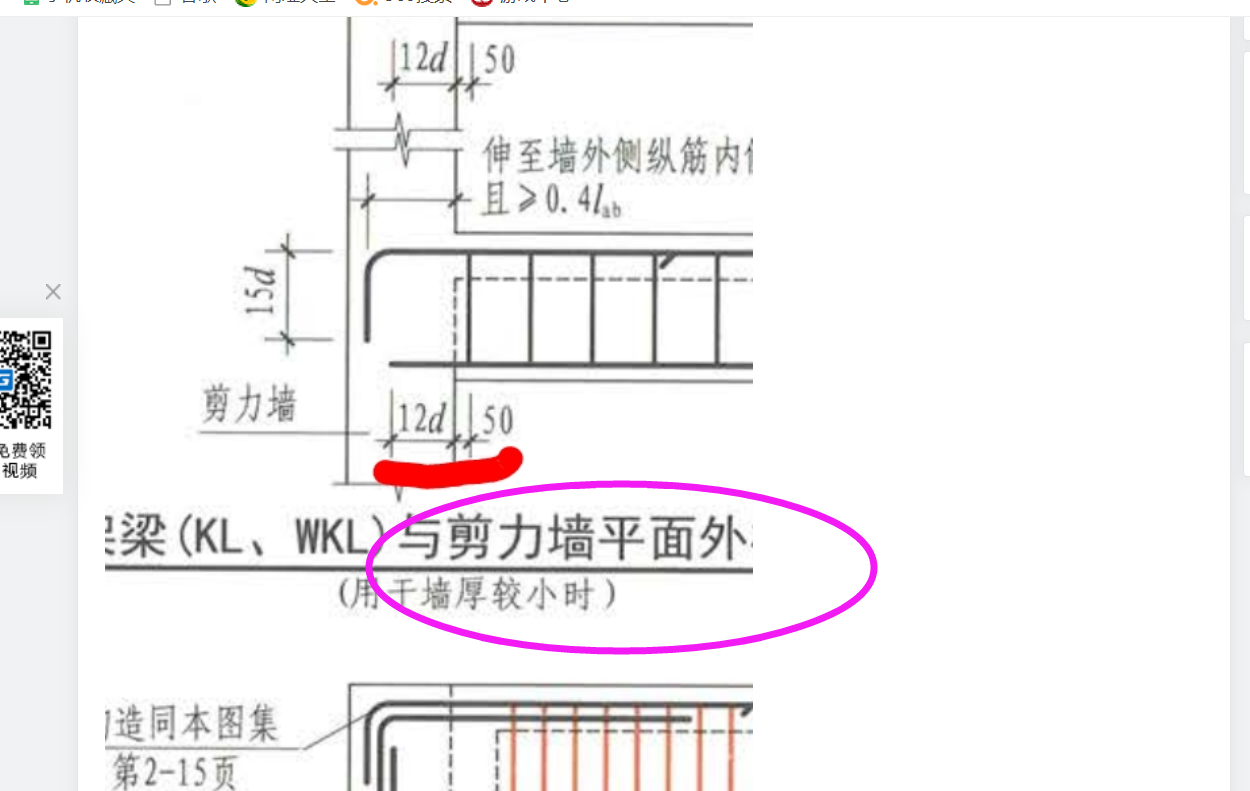

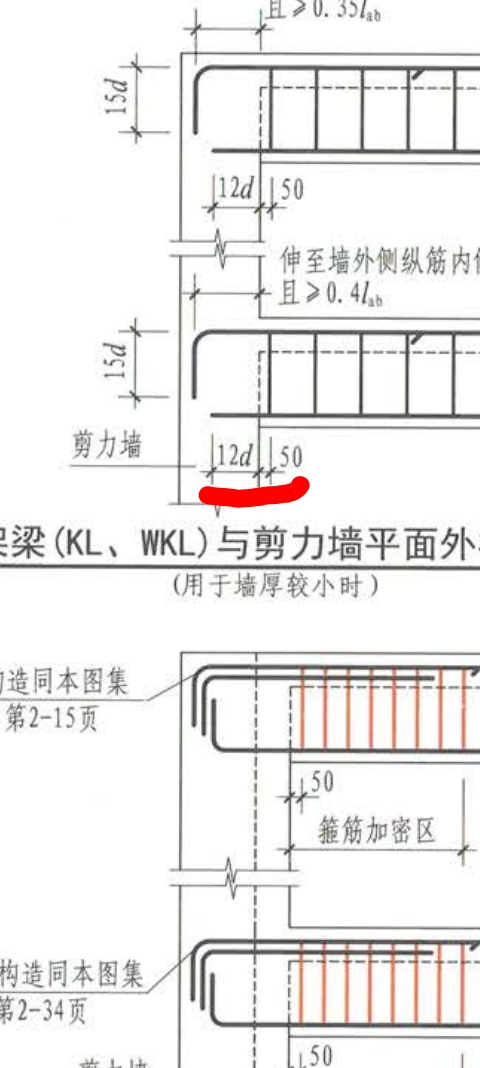

KL与剪力墙连接处，下部钢筋12d？不是弯折15d吗？

复杂挡土墙钢筋如何设置

请教一下，第一墙顶内部塑向钢筋弯折是多长呢？12d？还是15d?还是说也是锚固lae，图纸上没写，规范是多少？图中4号钢筋遇到上部剪力墙与1号钢筋内侧向下插筋外侧又是焊接通长、还有变截面的时候4号钢筋需要另外设置节点吗？还是说软件自动会判定变截面

我都奇了怪了，箍筋都知道扣减弯弧段，为什么到受力钢筋弯折不算弯弧段的扣减

净长+支座宽-保护层+15d，直角段（4d/2+d）+（4d/2+d），按弯弧段算（钢筋外皮）2*3.14*（（4d+2d）/2）*90/360=4.17d，6d-4.17d=1.83d，这弯弧内直径还是按4d算的，要是按12d，不是差的更多2022-08-31 11:12:42 补充2022-08-31 11:20:22 补充你们思考过这个问题吗？应该怎么解决？积少成多，干造价对自己不应该严谨一点儿吗？

请问老师关于节点处理的问题。

1、图1的飘窗板节点我用图2异形挑檐绘制。请问正确吗？梁上的剪力墙部分会影响后期装修（抹灰）量吗？如影响应该怎么处理？可以用板+剪力墙绘制吗（应该怎么处理板与剪力墙钢筋连接及剪力墙锚入梁内长度）？2、图3剪力墙部分我用图4异形栏板绘制，水平筋根数正确吗？会不会影响装修量，如影响用剪力墙应该怎么绘制？3、图5雨棚板用板绘制时怎么处理15d锚固？           请老师耐心解答，十分感谢！！！

剪力墙纵筋长度计算

3、4号钢筋都是C18@200的，这种剪力墙纵向分布筋1、顶端有个暗梁，锚固按12d算？2、底端到筏板底筋上皮，弯折没有标注长度直接量吗？ 3、横向分布筋的范围是暗梁底到筏板顶吧 4、40的保护层厚度指的是纵筋外皮到墙外边吧

人防外墙竖向钢筋基础插筋和上部构造问题

图纸没详图，要求参照07FG01 58页，顶板厚度小于墙厚故选节点a图。箭头1处：箭头所指的是顶板上排钢筋吧？箭头2处：顶部锚固是伸到板顶弯折12d吧，还是与板顶钢筋互锚1.7LAF?箭头3处: 可以按与板底互锚1.5Laf理解吗？所以，外侧钢筋在顶部这个节点（竖向外侧筋和顶板上部筋）怎么在软件中设置呀？还有外侧钢筋在底部的节点（竖向外侧筋和底板下部筋）在软件中怎么设置？不是很懂人防，烦请老师回答下，不胜感激。
