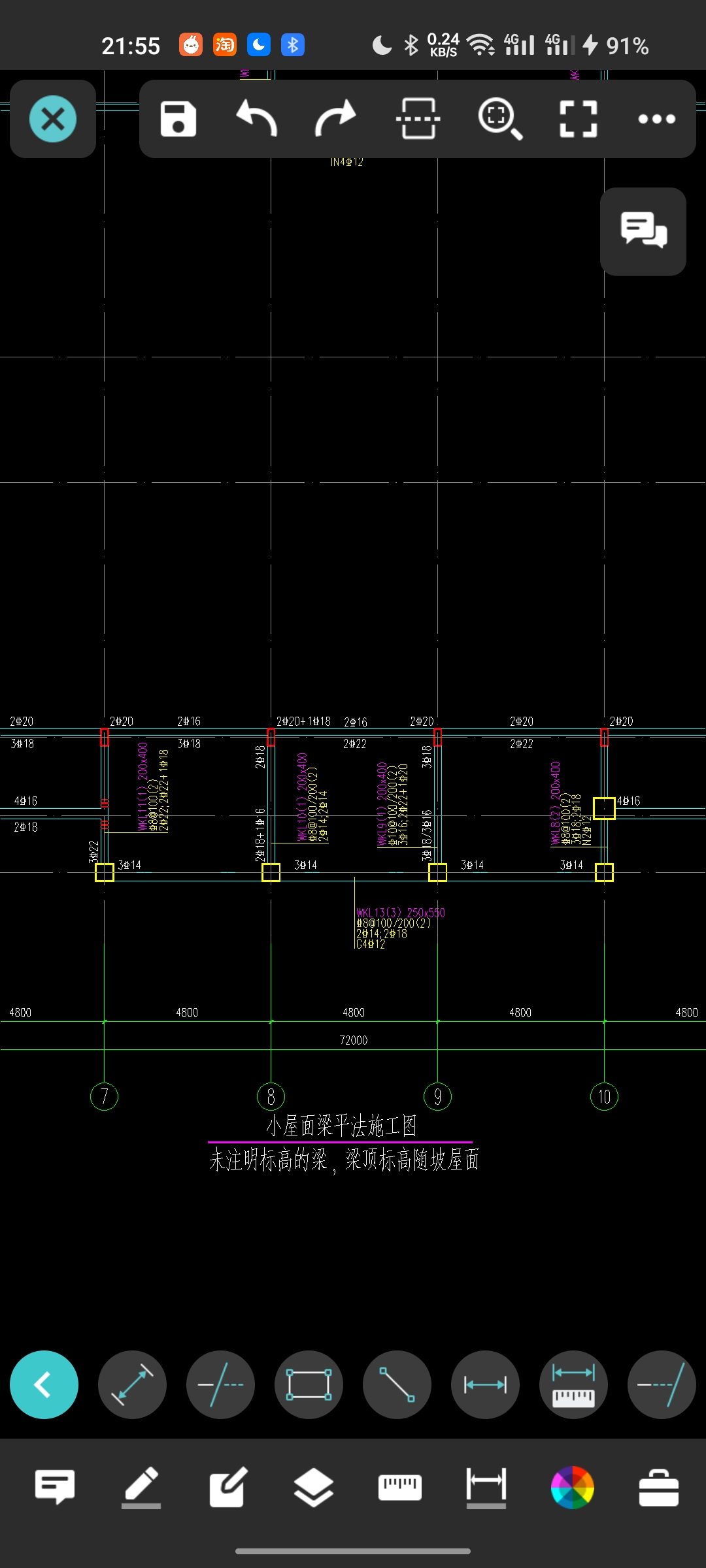

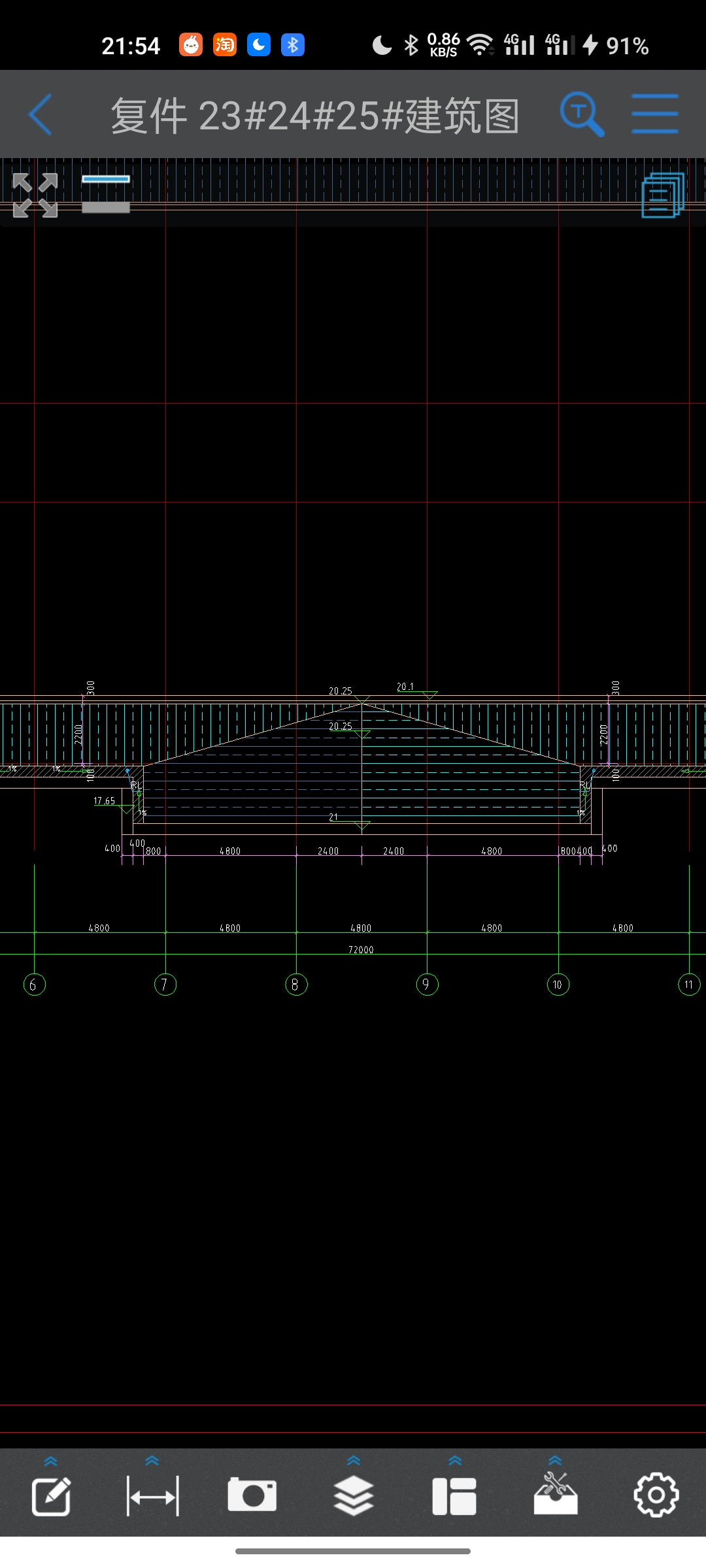

谁能帮我画一下这个折梁是怎么折的
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
结构图纸并未有梁的标高标注，应通过板——三点定义斜板——梁平齐板顶解决。
首次提交 2022-09-27 06:23:36 最近修改2022-09-27 06:25:57 (修改过1次)
-

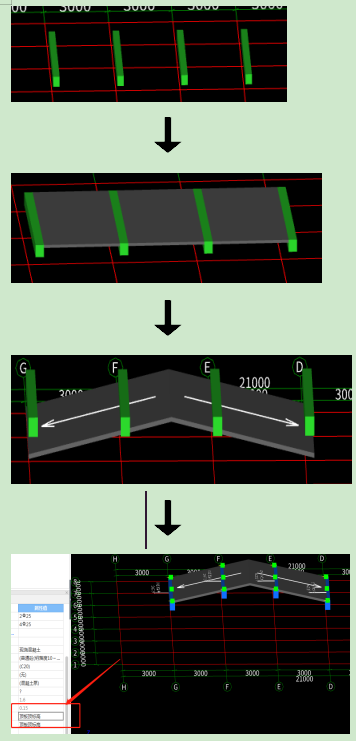

先画平梁，再按最外边线画出平板，再按屋脊线分割平板，再定义斜板，全部定义好斜板后，梁平齐板顶，梁就变斜梁
2022-09-27 06:19:25
-
绘制完梁之后，再绘制顶板，根据屋面分割线分割顶板，然后根据板构件右上角“三点变斜”更改顶板标高，在通过选中梁构件，属性中标高更改为顶板顶标高，就可以了
首次提交 2022-09-27 09:59:32 最近修改2022-09-27 10:00:13 (修改过1次)
