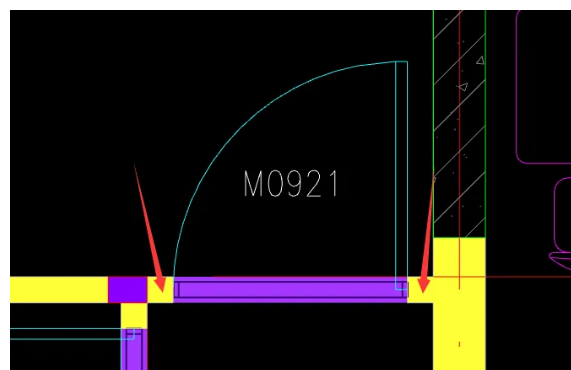

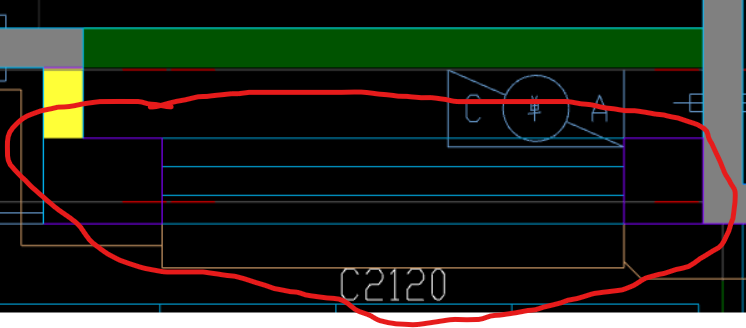

请问这个紫色的是墙吗？为啥CAD识图完没有他？还有一个问题，各位大神，图纸上墙垛

我想知道这个图是没有板底筋吗，

他说未注明支座钢筋为c8@200，就是说明负筋是这个型号呗，然后图纸上又标注了一个x向通长布置的面筋，那y向面筋是没有吗，还有底筋也没有？

请问在GTJ2021中这个人防门框墙怎么画？

GFM1020大样图：GFM1020平面图：第一次接触人防，有几个问题请教各位高手，请不吝指点，非常感谢。1、大样图中a值括号里写的（详平面且≤1000）指的是左侧尺寸不能大于1000吗？下面平面图中的尺寸是不是大于1000了？这种情况是标错了还是？2、同样的疑问：大样图中b值括号里写的（详平面且>1000）3、平面图中一个“GFM1020(6)”、一个“GFM1020(6) 左”指的是两个门一个朝左一个朝右吗？那样的话右侧的柱子不应该在同一侧啊4、下面这个平面图中的“GFM1020(6)”中右侧的柱子是375且左侧还有一段250，大样图中是400，左侧没有墙，这样的要怎么画呢？【感谢各位前辈的指点和解答】2022-05-29 22:34:15 补充还有这个一框双门的大样图，这个能跟两个门的对应起来了请路过的老师帮忙看看第四个问题 多谢了

剪力墙连梁、洞口问题

框剪结构中常见剪力墙、连梁。请问剪力墙、连梁和洞口是否有联系，或者是有什么关系？连梁下边都是洞口吗？连梁底与两侧支座及以下就自然形成一个矩形洞口吗？暗梁下仍然是剪力墙，暗梁可以理解为剪力墙的加强带？通常图纸中只标注LL1，配筋信息，若连梁下边是洞口，软件怎样绘制？直接在空的地方绘制连梁吗？最好能详解一下 补充问题：连梁标高在层中，连梁顶至层顶位置是什么？空洞还是剪力墙呢？补充问题：图纸中为啥只有连梁编注，没有洞口标注？连梁与两侧支座自然形成的洞口，依据在哪里？

暗柱约束性构件 钢筋问题

各位老师，请问大家这样一个问题，这是以前做的一个工程，暗柱都已经定义绘画完毕。此之前那些约束性的拉筋都没有画，这个工程牵扯到很多，如果现在想修改的画，除了删除重画 还有别的方法么？如果直接在以前的暗柱上修改，多加两根拉筋，那应该不对是么？如果重新画个柱子的画，那么那个柱子的纵筋是不是要按照剪力墙的自己计算出几根来。想问下大家，有什么好方法。谢谢大家了。在线等

垫层问题、标高问题

我现在在绘制的图纸上，是有一个混凝土垫层，混凝土垫层下面还有200厚的碎石褥垫层，我布置完混凝土垫层之后再布置碎石褥垫层，布置不上，提示重复，我查看了标高确实没毛病，是不能重复布置垫层吗对于竖向构件，柱（框柱、构造柱）、墙（剪力墙、砌体墙）这四个构件，我一直搞不懂他们的底标高到底应该怎么设置，是基础顶面还是基础底面，因为绘制的时候就是经常提示我不连续，后来的时候改连续了，但是心里还是有疑问，比如构造柱和砌体墙，是属于二次结构的，就实际的施工过程来讲，是主体完成后才进行砌筑的，那么底标高为什么不能设置为首层的底标高呢（例如-0.05），这样设置就会提示不连续，尤其是砌体墙，里面又没有钢筋，为什么不行呢？求大神解答，十分困扰。
