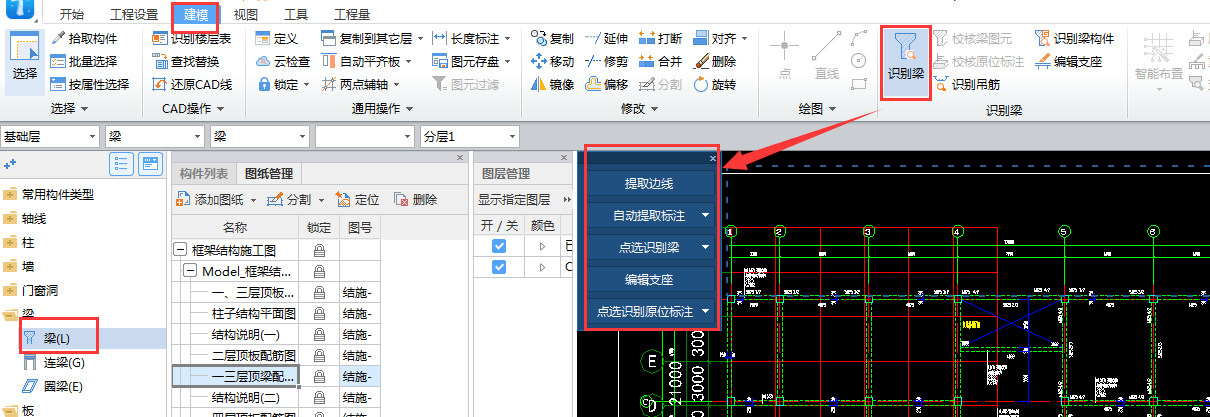

你好：步骤一：在梁界面点击菜单栏“建模”---点击【识别梁】---点击提取边线---鼠标左键选择图纸中梁边线---鼠标右键；如图：

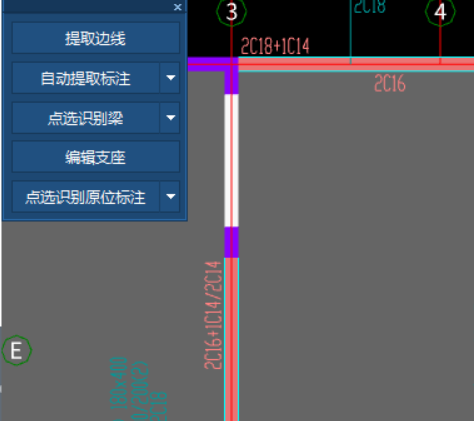

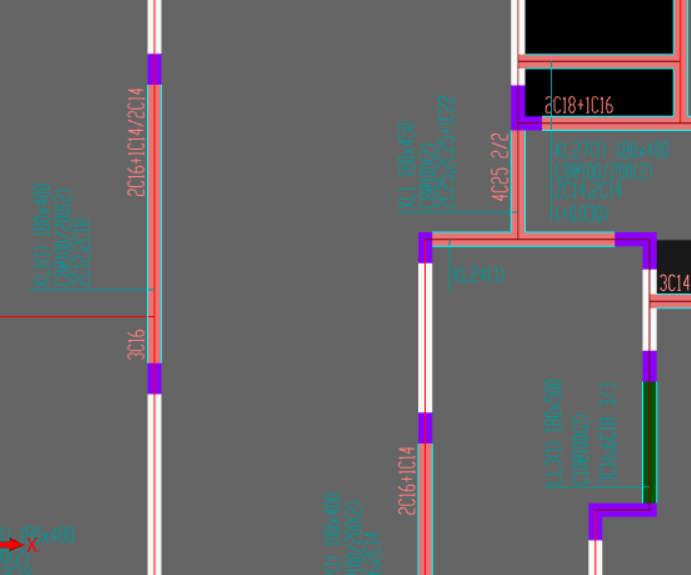

步骤二：点击自动提取标注---鼠标左键选择图纸中梁集中标注和原位标注---鼠标右键---软件会自动区分梁集中标注和原位标注，提取的梁集中标注显示为黄色，原位标注显示为粉色；

若自动提取标注软件区分不正确，可以【还原CAD】后使用【提取集中标注】，手动选择集中标注提取。

步骤三：点击【点选识别梁】的倒三角---在下拉中点击【自动识别梁】---在识别梁选项界面可以查看、修改、补充梁集中标注信息---点击继续按钮，则按照提取的梁边线和梁集中标注信息自动生成梁图元。
