给排水管道水平的标高每次都很迷糊，不知道应该走地还是走顶敷设，求解答

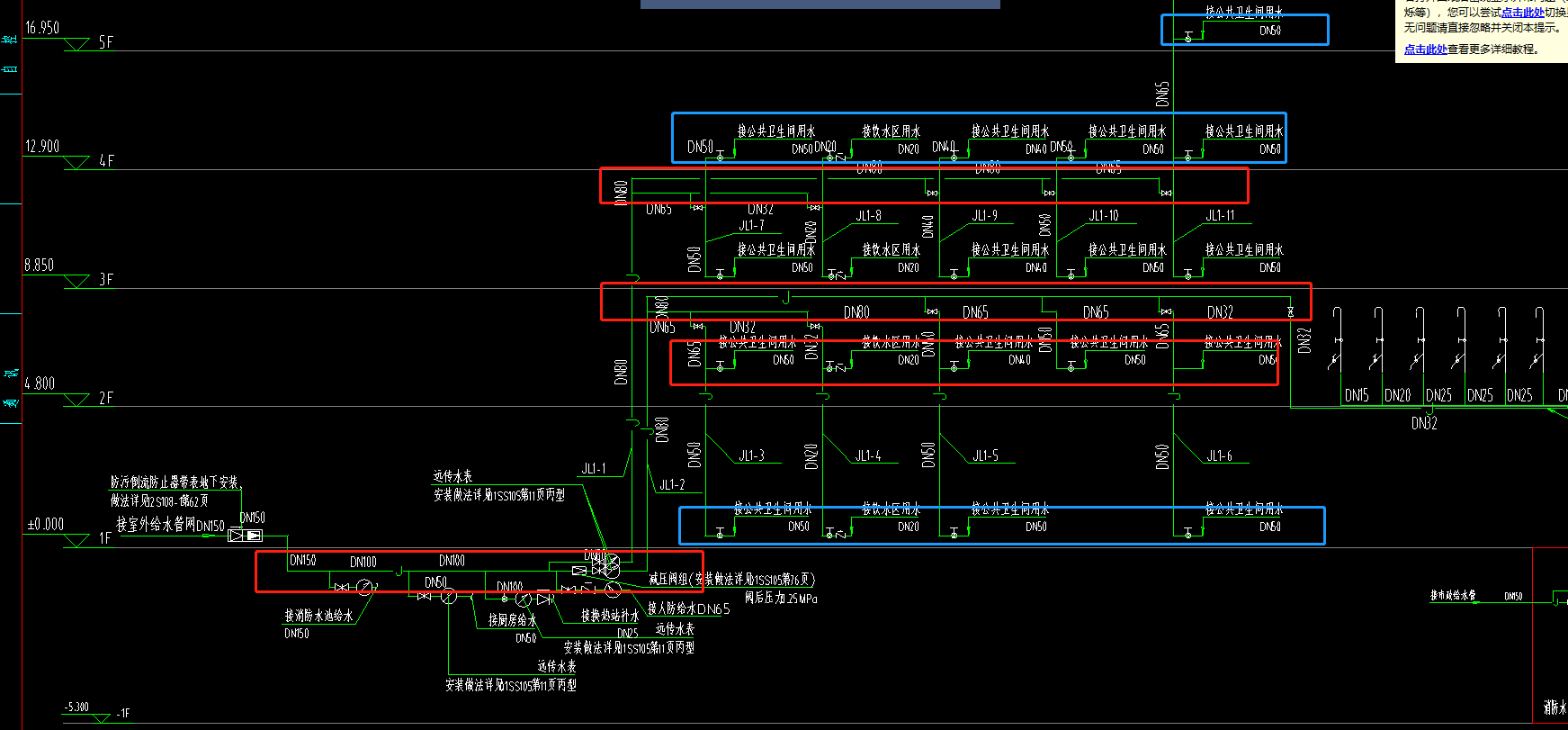

按图示系统图，红色框选部分标高是层顶-0.7，蓝色框选部分标高也是按层顶-0.7，这样是对的吗？

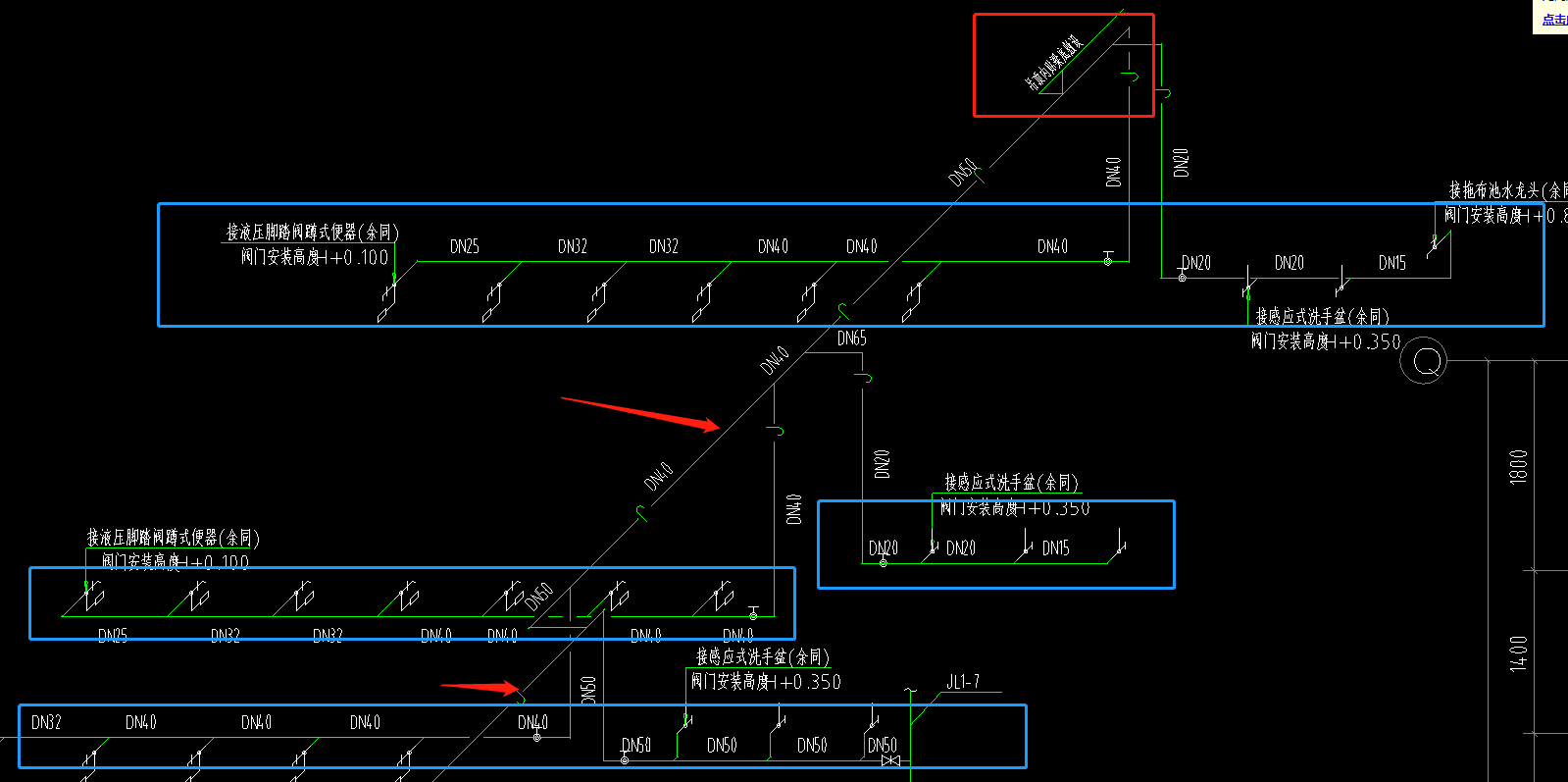

后面第二张图是接卫生间部分，红色框选部分显示贴梁底敷设，那标高就是层高-0.7，那图一中接公共卫生间部分的标高也就应该是到层顶-0.7吧，图二蓝色框选部分应该是层顶-0.7还是敷设在层底呢，就很纠结这部分，求解答，谢谢
2022-10-15 11:54:36 补充
不知道我说的清不清楚，真的好绕啊我
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
公共卫生间也是层高-0.7 敷设，从天上往下敷设。图一是主管系统图，图一中的蓝色到公共卫生间的你框选的部分出楼板底部分哪里设置了DN50的截止阀，阀后的管道是往上走的，正好对接了第二张图片，也就是支管系统图。那个截止阀设置的不在吊顶内部，是为了好控制关掉护着打开。
2022-10-15 12:02:15
-
一般给水走顶，排水走地
2022-10-15 12:05:19
