• 配线根数3具体是啥意思

    配管

    2022-11-09 22:06:24 补充

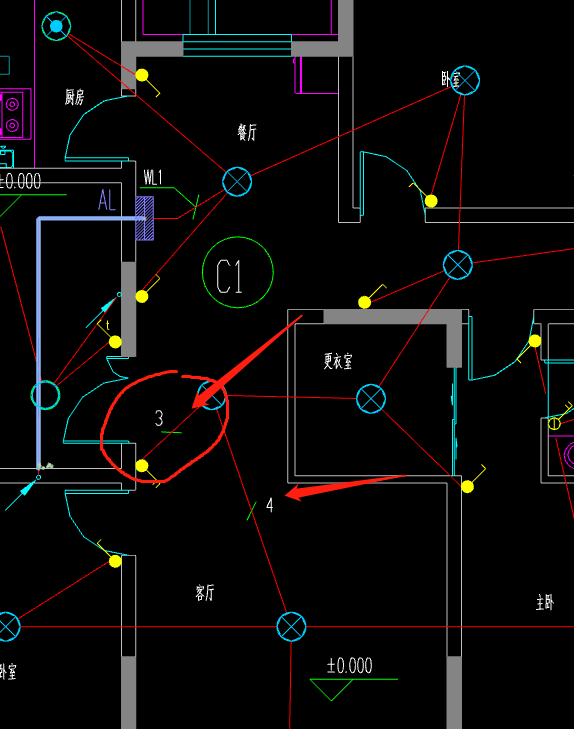

    系统图WL1为BV-3*2.5 PC20   我是否可以理解为 如图AL箱出线为BV-3*2.5 配管PC20  配线3根的地方就是PC20的管3根 配线为BV-9*2.5

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

  • 已采纳

    BV-3*2.5 PC20  =图示3=3根2.5mm2BV线穿入一根PC20的电线管

    不是9 是3

    再就是从电气原理分析，双联单控开关需要计入3根线

    未注明的按照图纸说明来

    首次提交 2022-11-09 22:09:24  最近修改2022-11-09 22:14:05 (修改过3次)

    赞2 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 3是指3根配线，PC20穿bv3*2.5的电线，如果是2，哪怕这条回路是BV-3*2.5,那么这一小段的电线用的也是BV2*2.5的

    2022-11-09 22:09:27

    赞1 回复 2
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 不是3根管线，也不是系统图的3根线，此处的3是1根火线+2根控制线，系统图里面的3是1根火线、1根零线、1根接地线。

    2022-11-10 05:34:24

    赞2 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看
