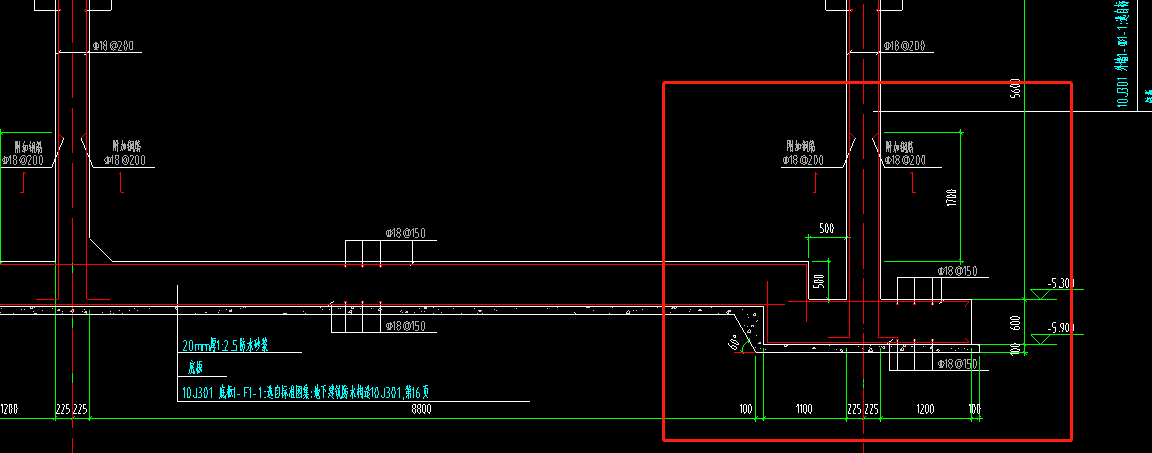

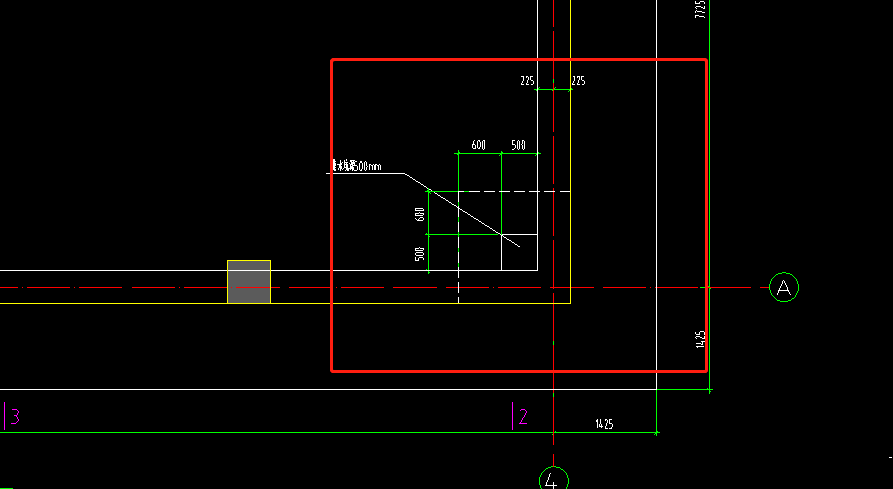

这个底板用集水坑画还是用筏板画？第二张是平面图
这个底板用集水坑画还是用筏板画？
全部回答
(1)
首答仅用{{minutesHtml}}
-
分三块筏板绘制处理，使用变截面+设置边坡功能来实现。大概步骤如下：

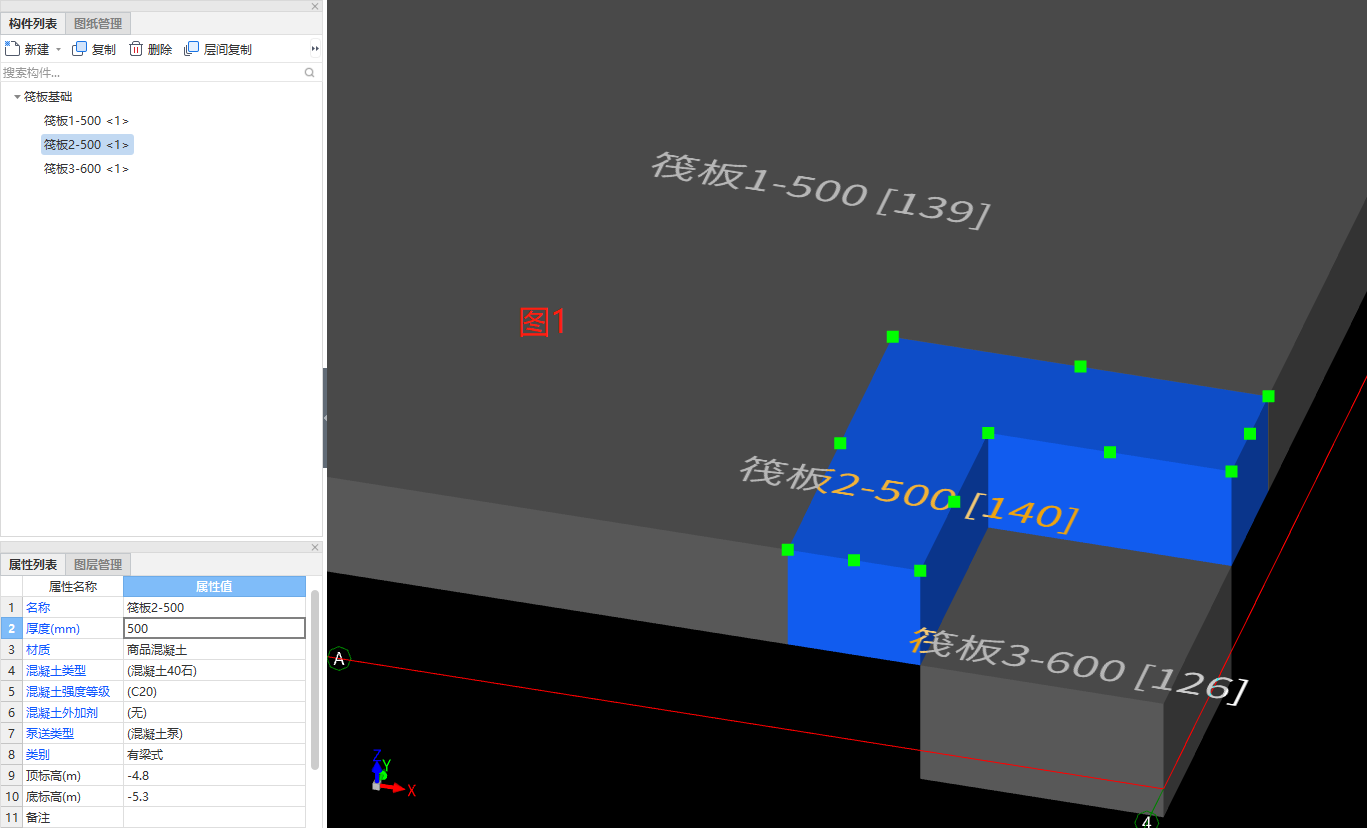

1、绘制三块筏板，尺寸、厚度和标高你按图纸走，如图1：

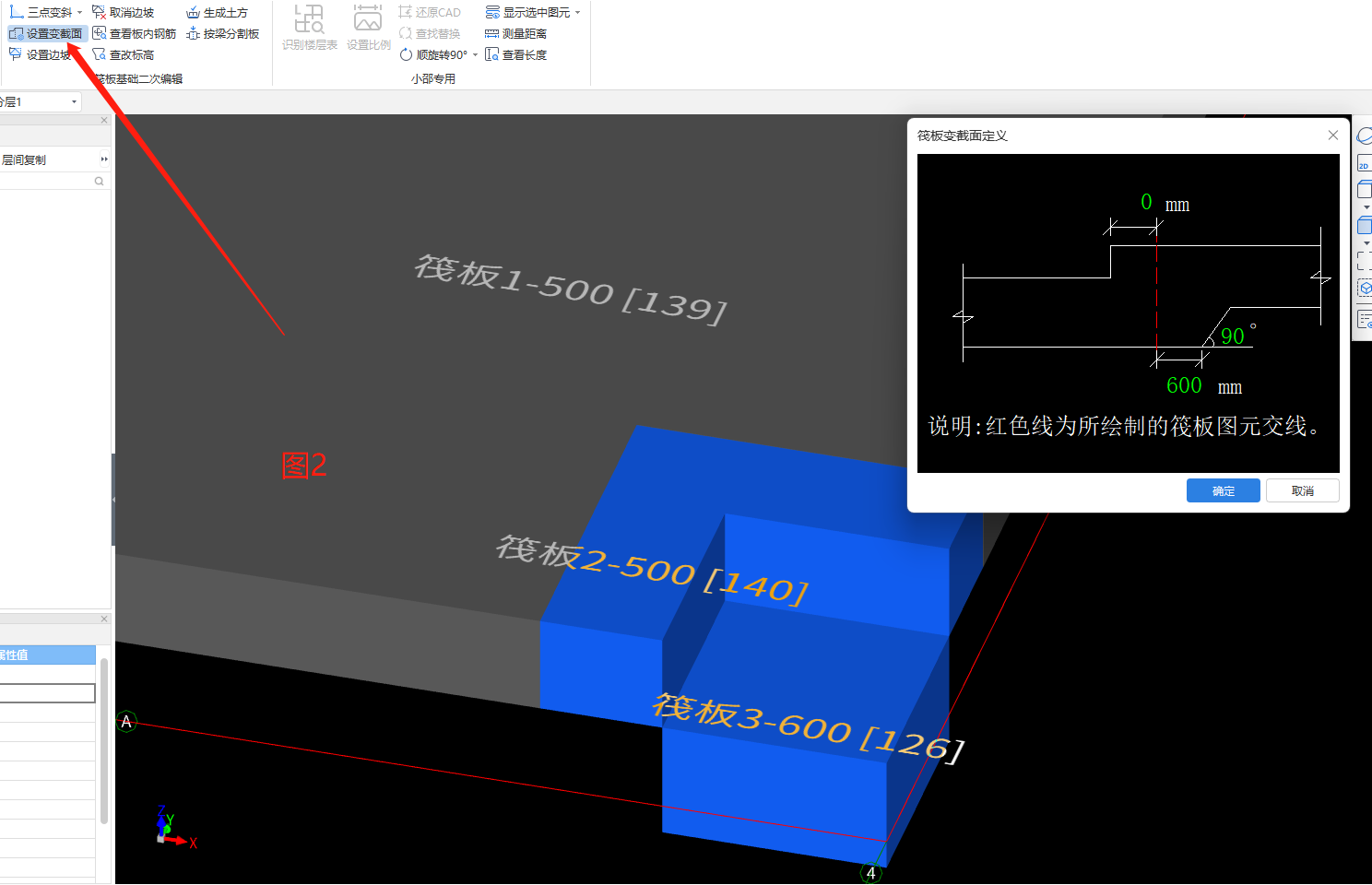

2、设置变截面：选中筏板2和筏板3，右键确定弹出右上图对话框，根据图纸信息输入，如图2：

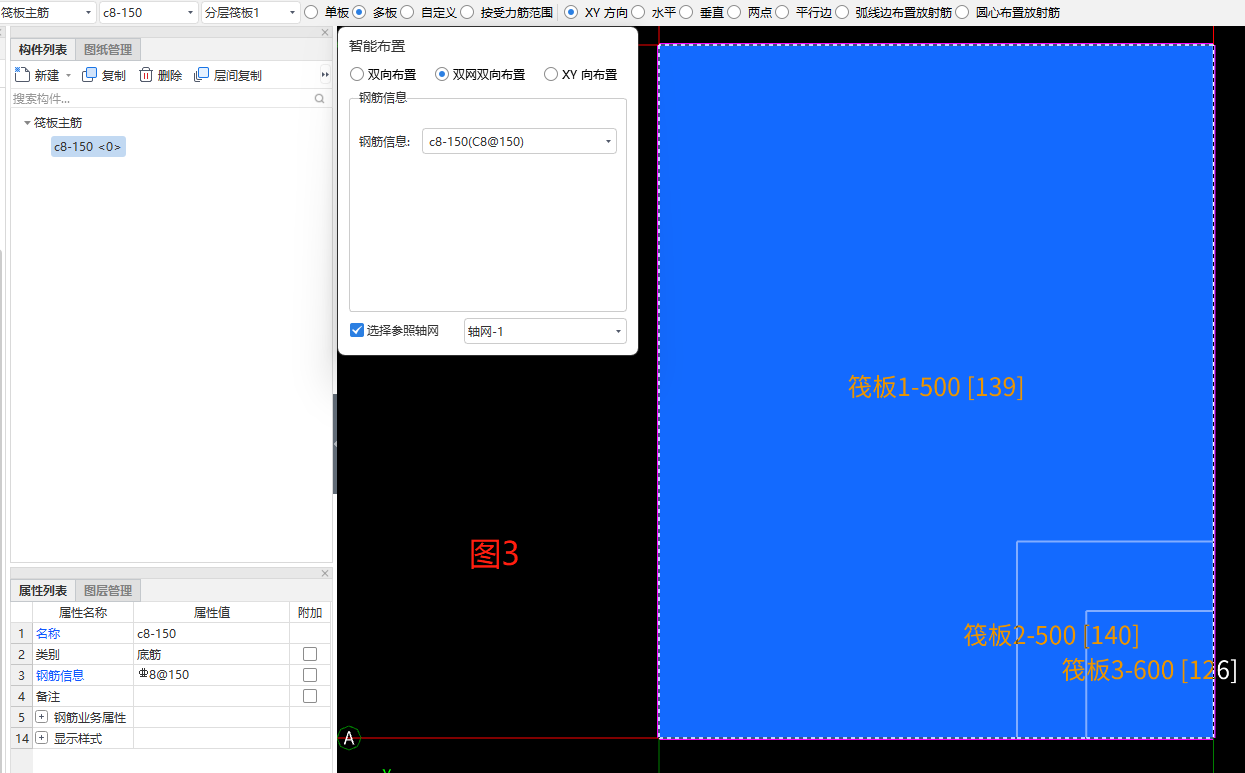

3、布置筏板钢筋双网双向C8-150（根据你图纸给的配筋），选择XY方向，选择多板布置，然后汇总计算。

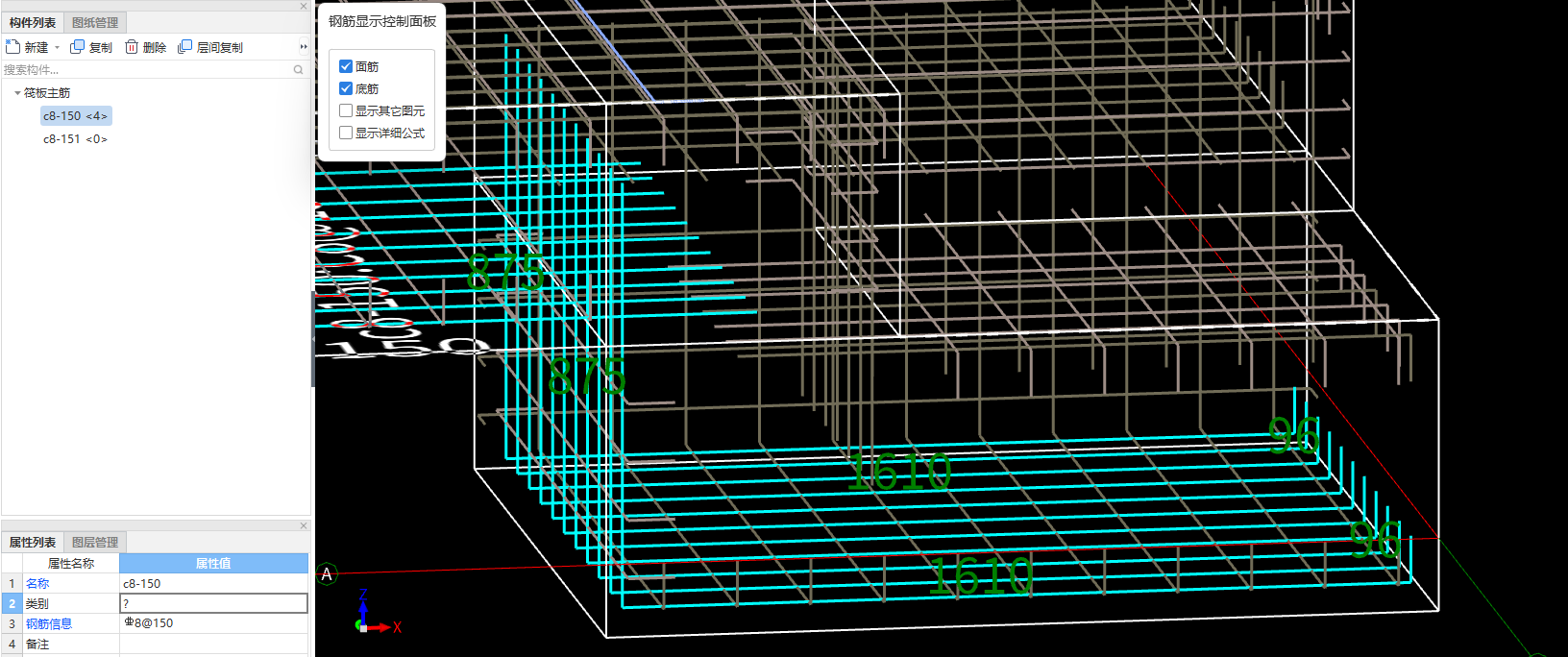

注：①汇总计算查看钢筋三维，如图3：
首次提交 2022-11-10 16:21:12 最近修改2022-11-15 11:59:00 (修改过2次)
