给排水系统图

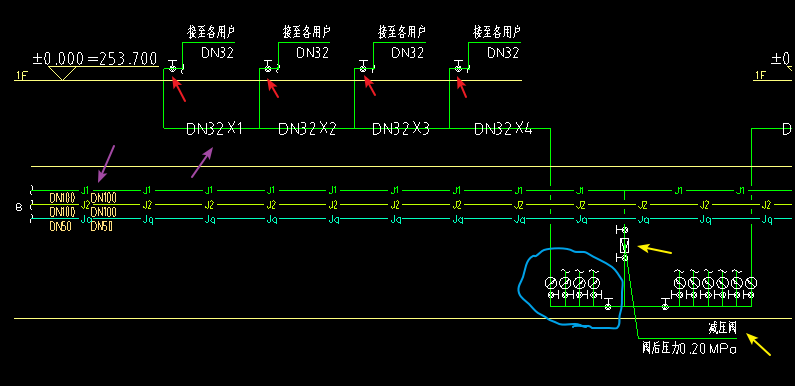

老师，下图左侧的系统图如何理解，没看懂。
（1）给水管J1是DN100还是DN32，DN32*1，DN32*2是什么意思。
（2）给水管只到1层各个用户就完了嘛，立管高度没注明如何确定呢？
（3）蓝色圈起来的那一堆是啥？
（4）黄色箭头的减压阀上下那2个是什么？
（5）红色箭头指的是什么？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
（1）给水管J1是DN100，DN32*1，DN32*2是管的标注意思。
（2）给水管只到1层各个用户就完了，立管高度出地面200即可
（3）蓝色圈起来的是水表
（4）黄色箭头的减压阀上下那2个是截止阀门
（5）红色箭头指的是截止阀
2022-11-10 16:13:03
