影子 2022-11-14 15:32:41 | 四川省 土建土建计量GTJ | 260查看 2回答

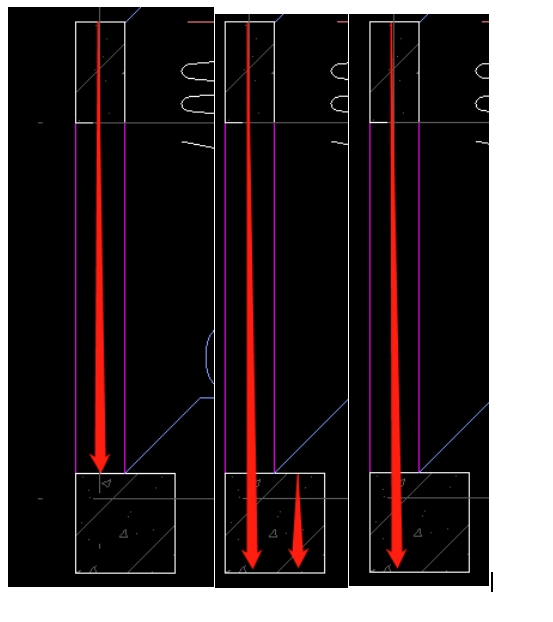

请问这种矩形暗柱,剪力墙用那种方式来填满吗?剪力墙只有200厚的。1、2、3?
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
你好:场景一:若柱是框架柱,剪力墙绘制到框架柱中心线即可,对钢筋和土建量都没有影响。
场景二:若柱是暗柱/端柱。
若暗柱/端柱在剪力墙中间位置:剪力墙直接拉通绘制,不需要断开绘制,否则会影响土建工程量以及钢筋工程量(水平钢筋会多计算锚固以及墙长变短影响搭接量)。如图:
若暗柱/端柱在剪力墙端头位置,剪力墙绘制时需延伸至暗柱/端柱端头位置,覆盖暗柱满画。如图:
备注:若端柱宽度比剪力墙厚度大,可以不用特别调整墙厚度。
若暗柱/端柱在剪力墙转角位置:拐角两端分别有墙,墙绘制到墙中心线对墙中心线即可,对钢筋和土建工程量都没有影响。如图:
2022-11-14 15:36:28
-
这是端柱,按右边画法就是
2022-11-14 15:37:07
