老师们GTJ2018中导入图纸，定位时图纸可以旋转吗，定位轴线不是平行的！谢谢
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
你好：只能先定位好图纸后，再单独旋转图纸处理。
步骤一：先在【图纸管理】中将图纸解锁，否则无法选中图纸进行编辑。如图：
步骤二：只显示轴网和图纸，将其余图元全部隐藏，否则拉框图纸时，将其它图元也会选中。

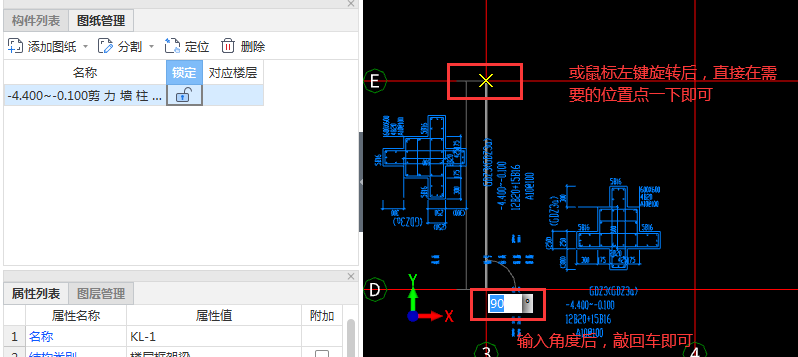

步骤三：拉框选中需旋转的图纸---鼠标右键点击【旋转】功能---指定旋转点---输入旋转角度（逆时针旋转输入正值；顺时针旋转输入负值）---敲回车，或者直接指定旋转后的目标点即可。如图：
备注：若不知道角度，可先测量角度，再进行旋转。
2022-11-20 21:44:47
