门禁系统 图纸 识图 管线
请问

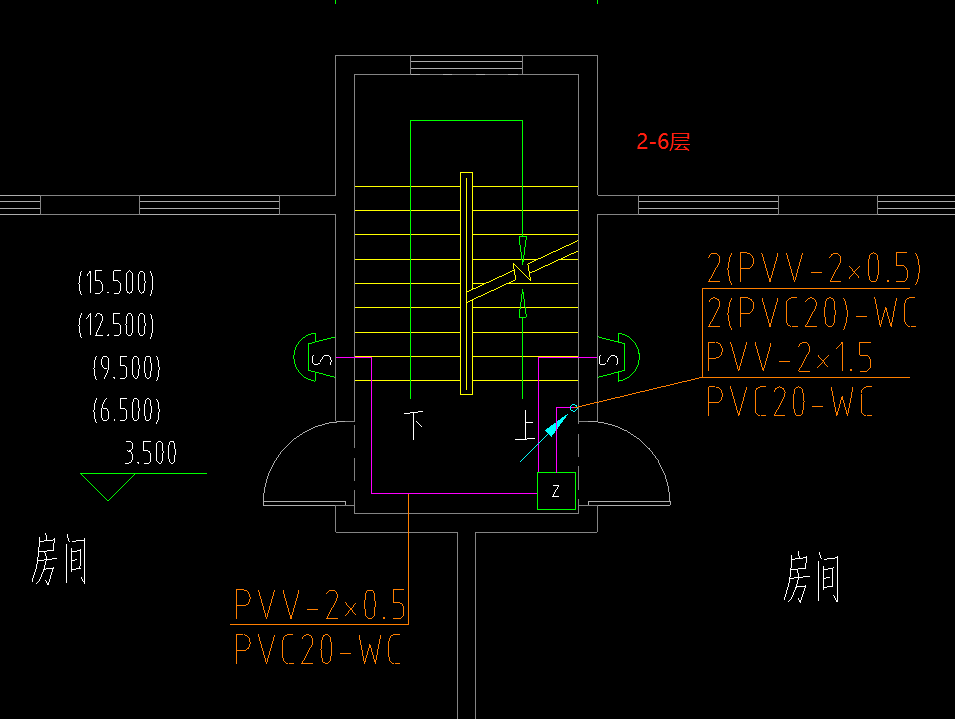

首层的WF是指的哪根线？

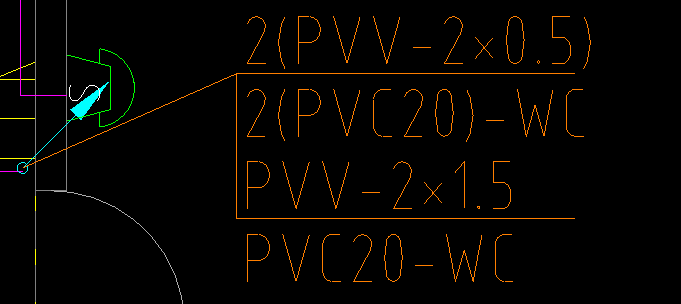

这个又是什么意思？三根PVC20的管+三个PVV的线？不是三根线都在一个管子里？
一共有几个解码器？
2022-11-24 10:27:50 补充

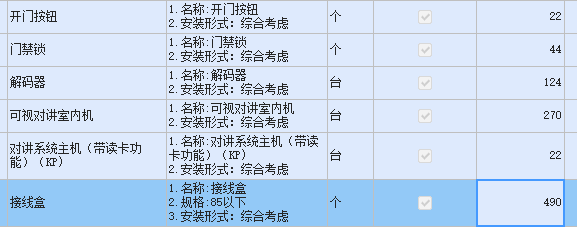

还有，这个清单 里面怎么有这么多接线盒，这个接线盒的数量是怎么数？哪些地方要记取接线盒？设计说明里面没有提这个东西
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
按这图纸的意思：一层1根PVV-2*1.5穿PVC20去三层的解码器，然后从三层去五层的解码器（一个回路串联）
一层解码器引出2根PVV-2*0.5穿PVC20分别去二层的对讲电话分机。

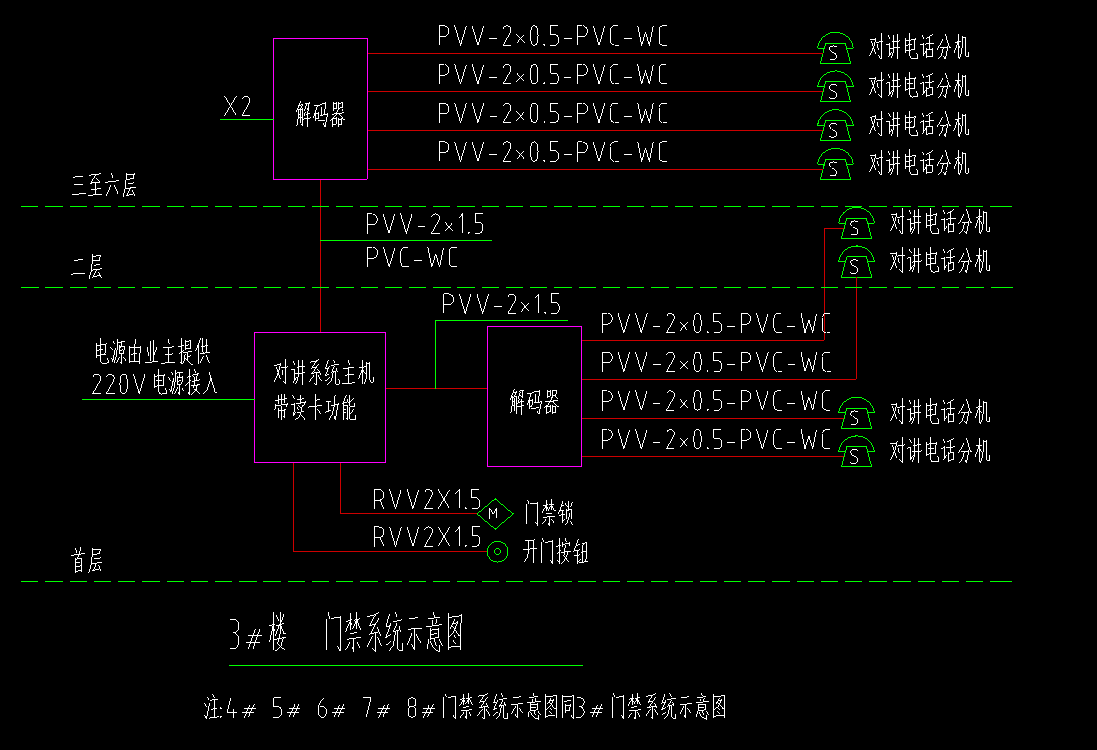

按系统图3个解码器；三层一个解码器控制三~四层对讲电话分机线路。五层一个解码器控制五~六层对讲电话分机线路
2022-11-24 10:33:34
