小酒窝
2022-11-24 21:21:54
|
湖北省
土建
|
418查看
3回答

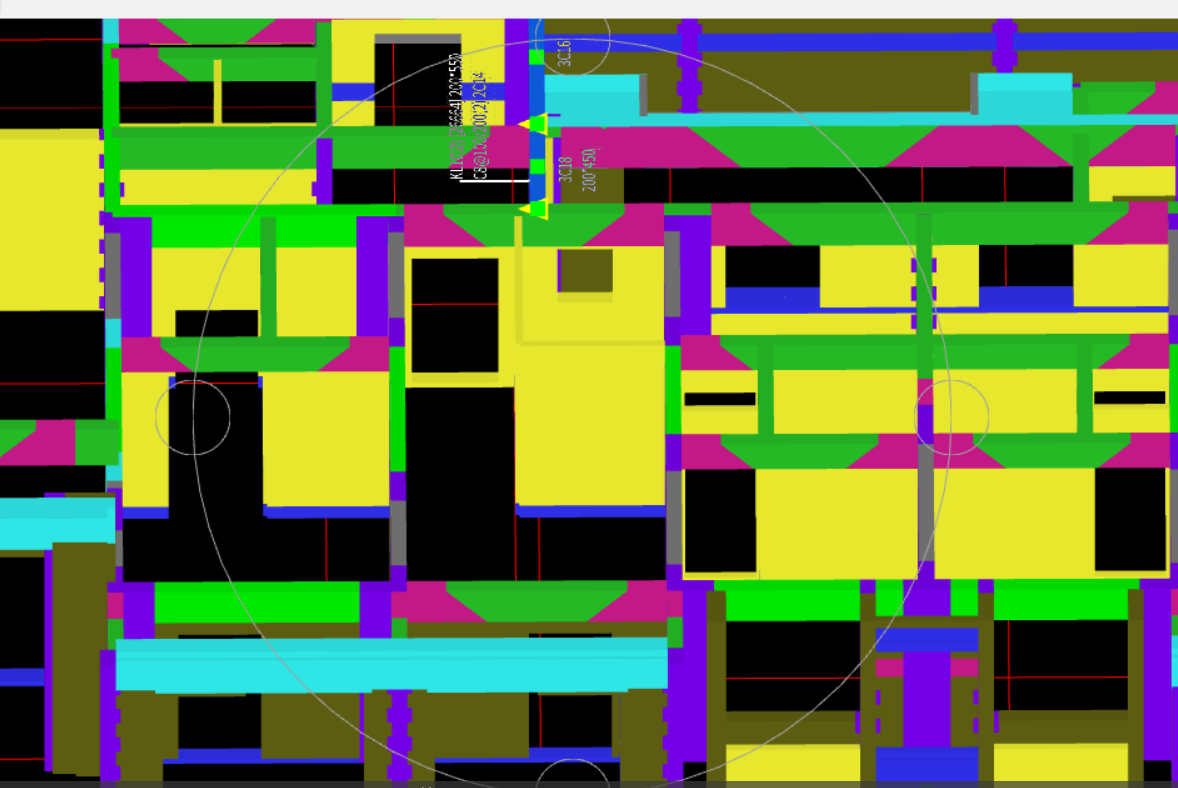

图中，梁上面的紫红色部分是什么？用什么画的？
全部回答
(3)
首答仅用{{minutesHtml}}
-
你好：土建计量GTJ2021的1.0.29.0及以上版本增加了【生成高强节点】功能，其余版本没有此功能，无法生成。
切换到梁界面---点击“建模”中的【生成高强节点】功能---根据图纸要求在软件中设置图元的生成条件、关联构件、参数设置以及生成方式---点击确定（若“生成方式”选择的是“选择图元”，点击确定后还需要鼠标左键选择图元，再鼠标右键即可）。如图：
2022-11-24 21:25:07
-
高强节点，梁柱混凝土标号不一样时根据设计要求设置的，软件上有自动生成高强节点功能，
2022-11-24 21:26:39
-
梁的二次编辑下的生成高强节点
2022-11-24 21:32:21
