板外边线布置到梁外边线还是梁中心线
看梁的计算式，是按梁宽扣除板体积的，个人觉得应该布置到梁外边线
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
你好：一般情况下现浇板绘制到墙/梁的中心线即可，具体根据工程实际情况绘制。
钢筋部分：只要板可以识别到支座，伸入支座内绘制，都会按照节点设置中的节点进行计算，所以绘制位置不影响工程量。
土建部分：
若墙/梁是混凝土材质时，软件默认现浇板会扣减墙/梁体积，所以画到哪个位置都不影响工程量。

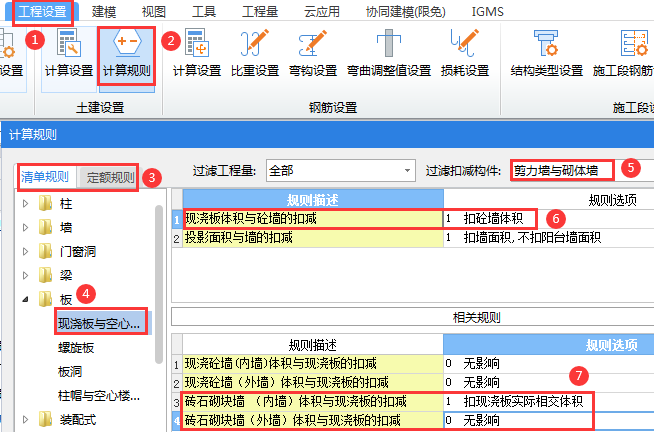

若墙是砌体墙时，软件默认现浇板与砌体墙之间不会扣减，此时绘制到中心线和绘制到外边线时，就会有影响，具体根据实际工程情况绘制即可。如图：
2022-11-30 11:10:29
-
都可以，软件会自动扣减的
2022-11-30 11:05:51
-
板外边线布置到梁 中心线 即可 。
2022-11-30 11:07:05
