GTJ2021怎么绘制坡道
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
板构件下面有坡道构件定义绘制
2022-12-05 18:32:06
-
2022-12-05 18:34:40
-
你好：普通坡道采用板定义，三点定义斜板。
步骤一：在板构件下---新建坡道---【属性列表】根据图纸进行设置---其中可输入纵向贯通（坡度方向）底筋/面筋，横向贯通（跨度方向）底筋/面筋；
其余附加钢筋或特殊钢筋，在【属性列表】中的【其它钢筋】中设置，或使用板受力筋/板负筋布置；设置好之后，使用点/直线/矩形/三点弧等命令进行绘制即可。

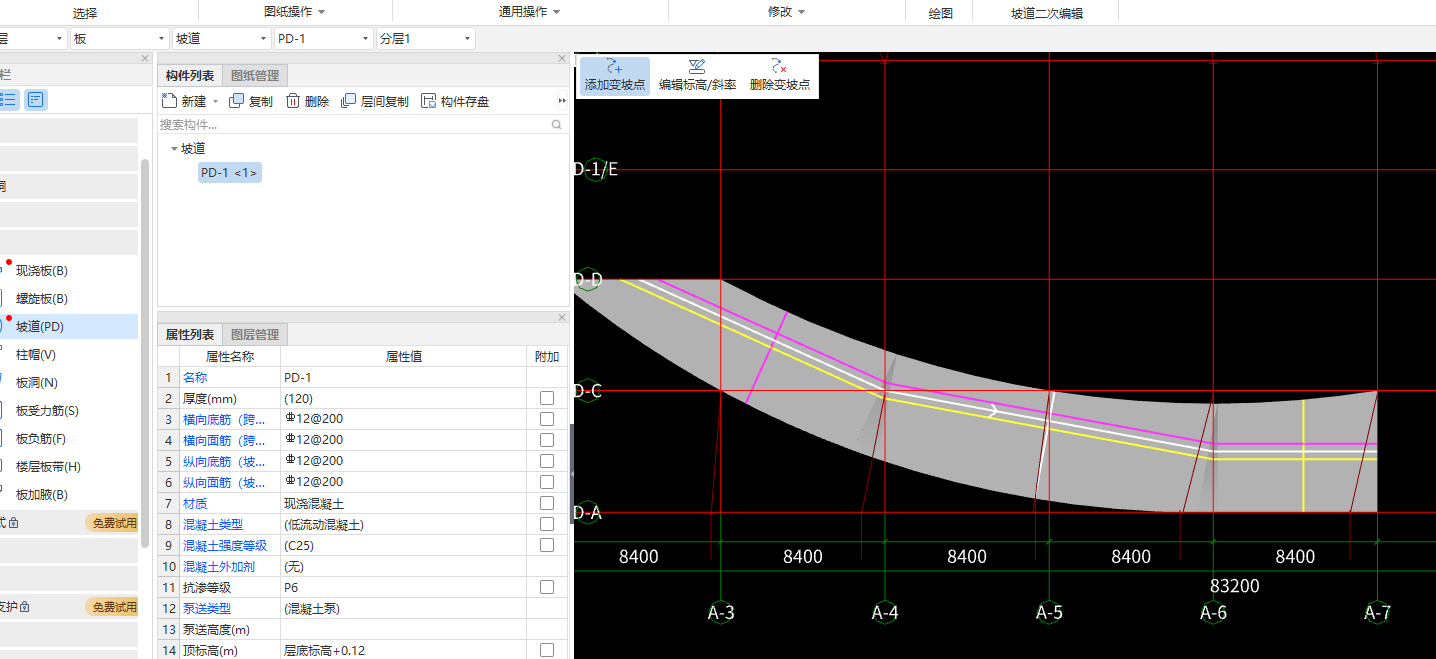

步骤二：使用【绘制坡度线】或【按边线偏移】布置坡度线。如图：
备注：必须绘制坡度线，否则不会计算钢筋工程量。
