图示系统图是从箱变接至分支箱 ，然后从分支箱接至住宅电表箱？还是从箱变到电表箱？
2023-01-13 09:46:33 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

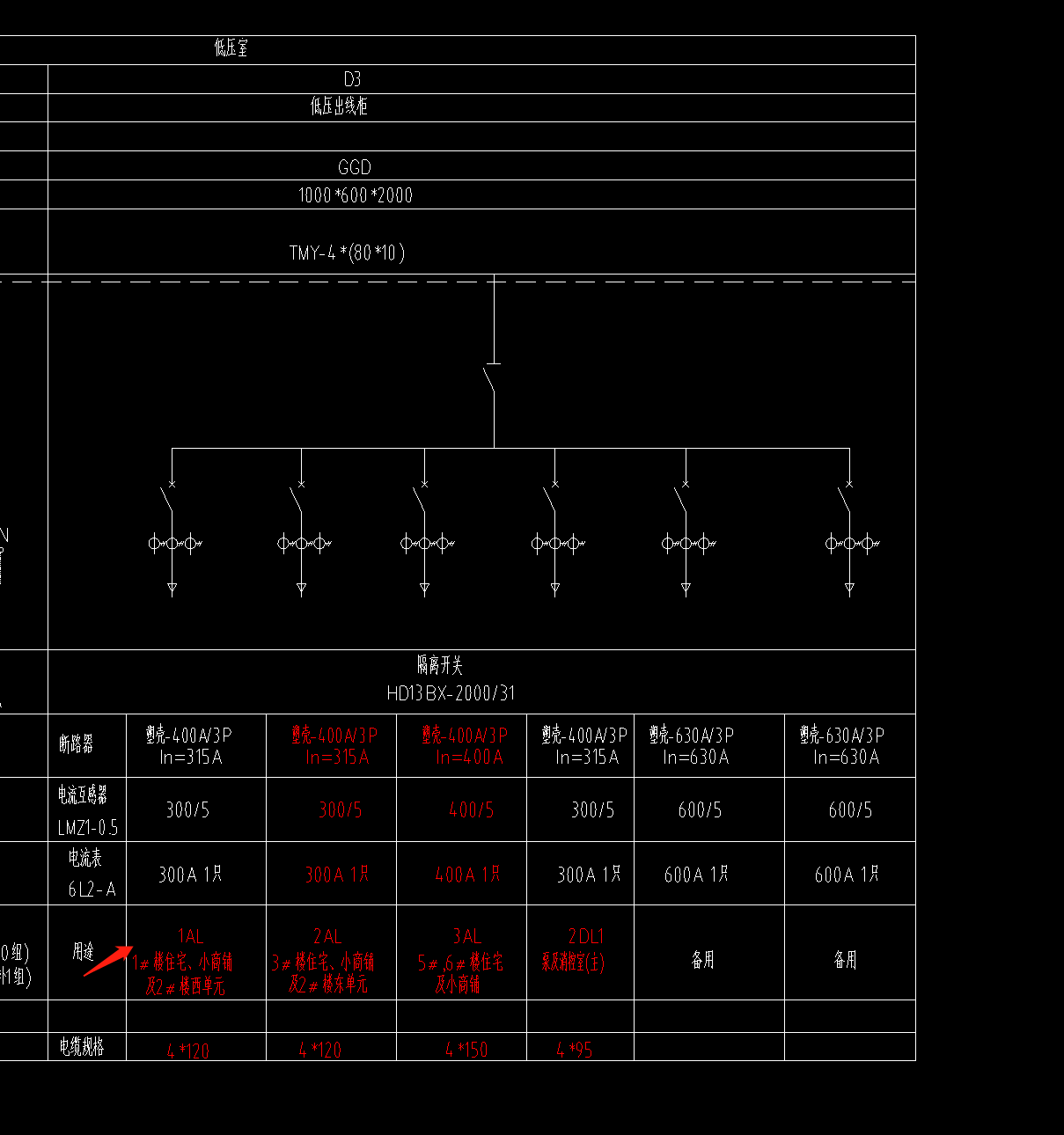

1、第一张截图从低压出线柜（即箱变）用4*120的电缆给分支箱1AL、2AL供电，4*150给分支箱3AL供电 ，4*95给消防用电；

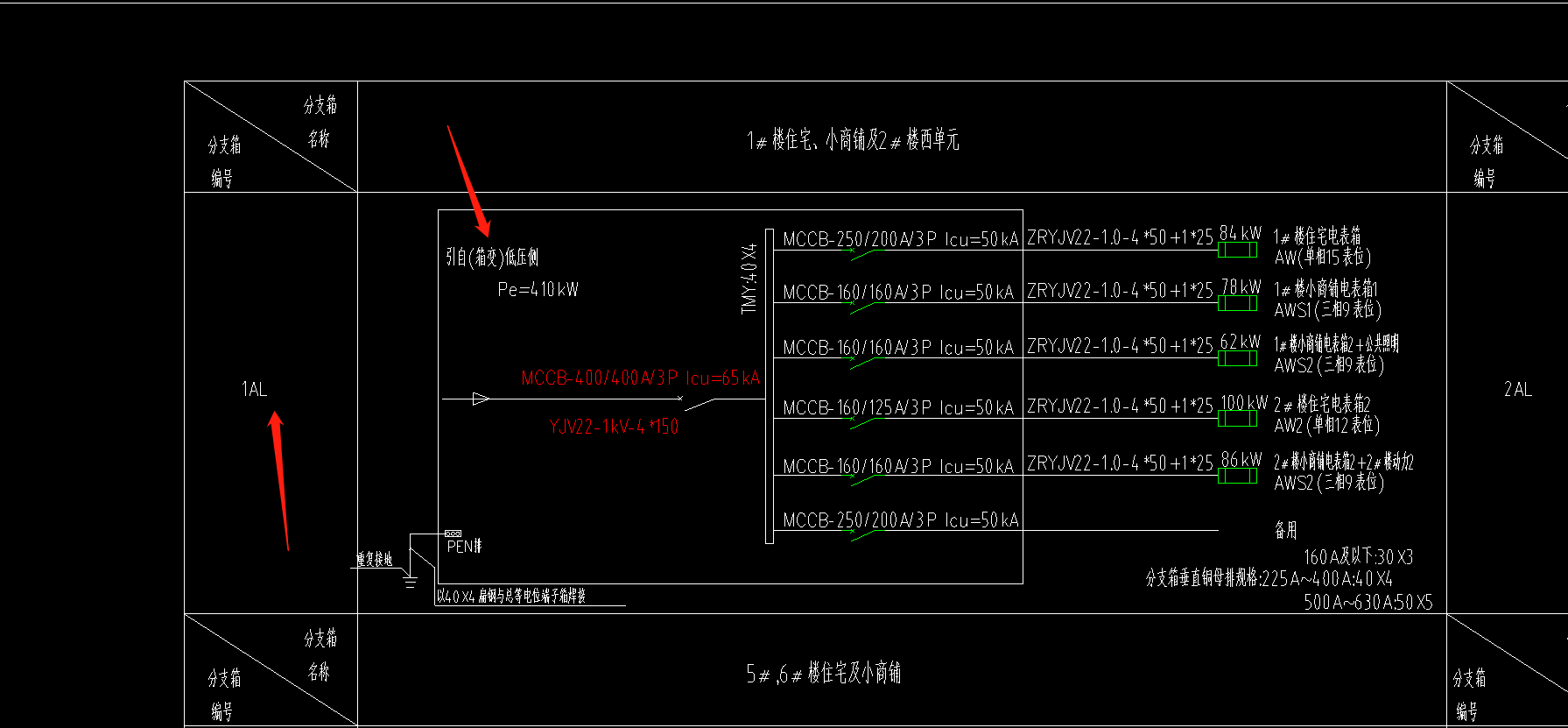

2、第二张截图 1AL进线（4*150电缆）为引自箱变低压侧，出线到住宅电表箱AW；
两张截图1AL进线电缆规格不一致，需要找设计答疑，以哪个为准。

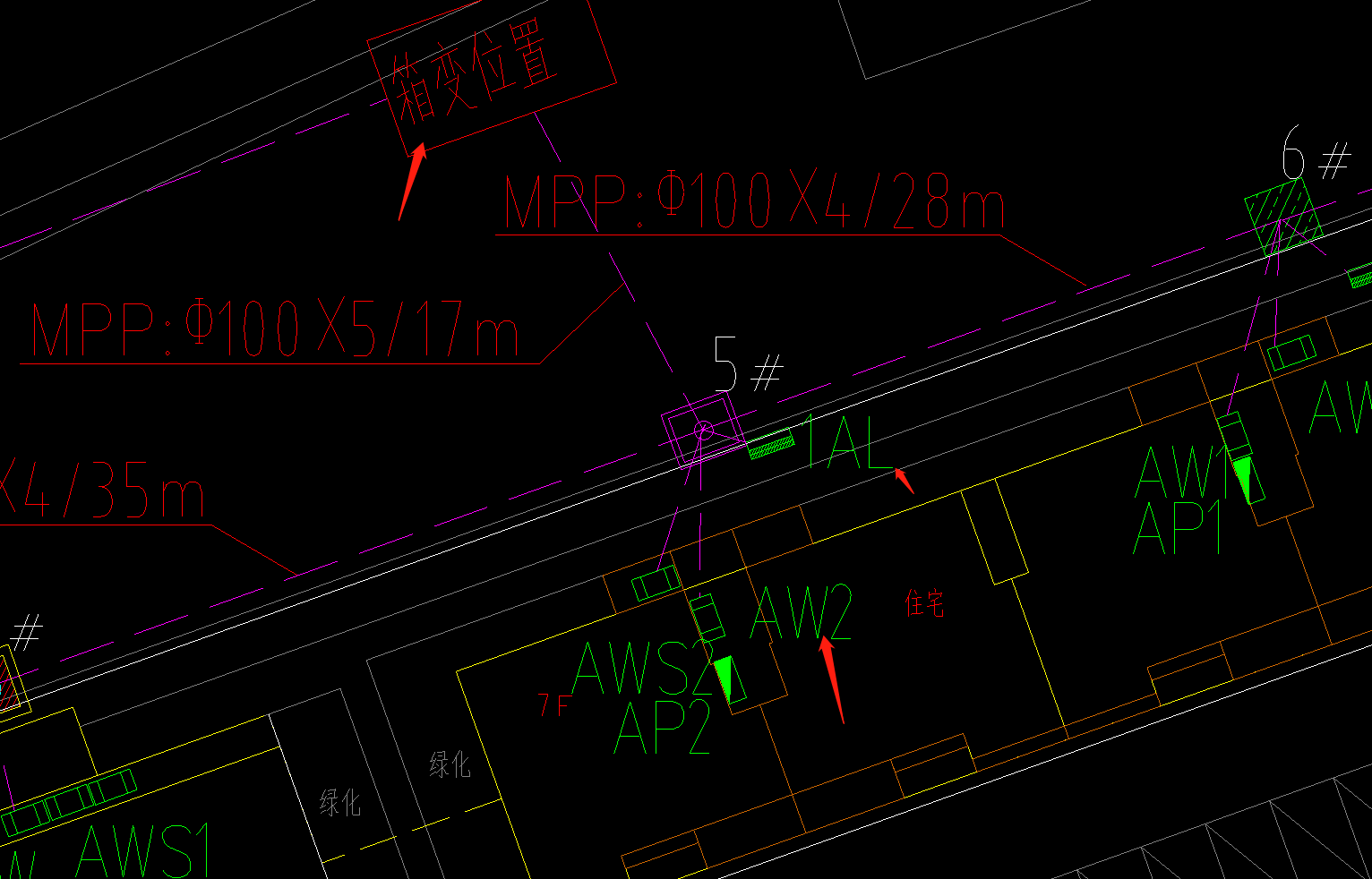

3、第三张截图 箱变—1AL—AW箱 也很明确
第二张和第三张图都说明 分支箱AL到住宅电表箱AW。
箱变是一种将中压开关设备、变压器、低压配电设备按一定接线方案组合成一体的成套变配电设备。
希望对你有帮助，谢谢点赞和采纳！
2023-01-13 10:47:18
-
到分支
2023-01-13 09:47:31
-
箱变--（1AL）--(AW)
箱变--分支箱--电表箱
