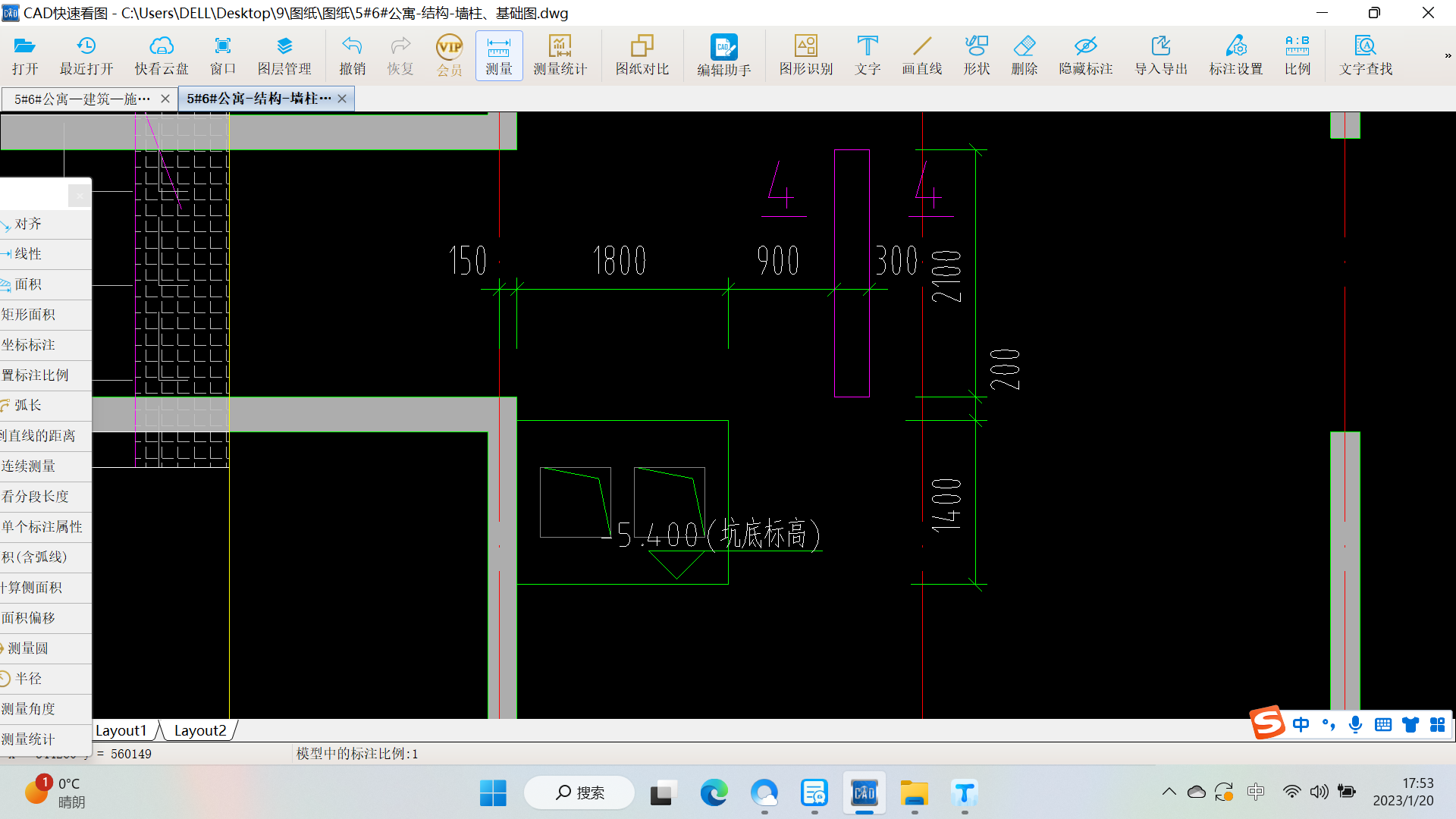

这个集水坑怎么看
2023-01-20 18:17:08 补充
2023-01-20 18:18:17 补充

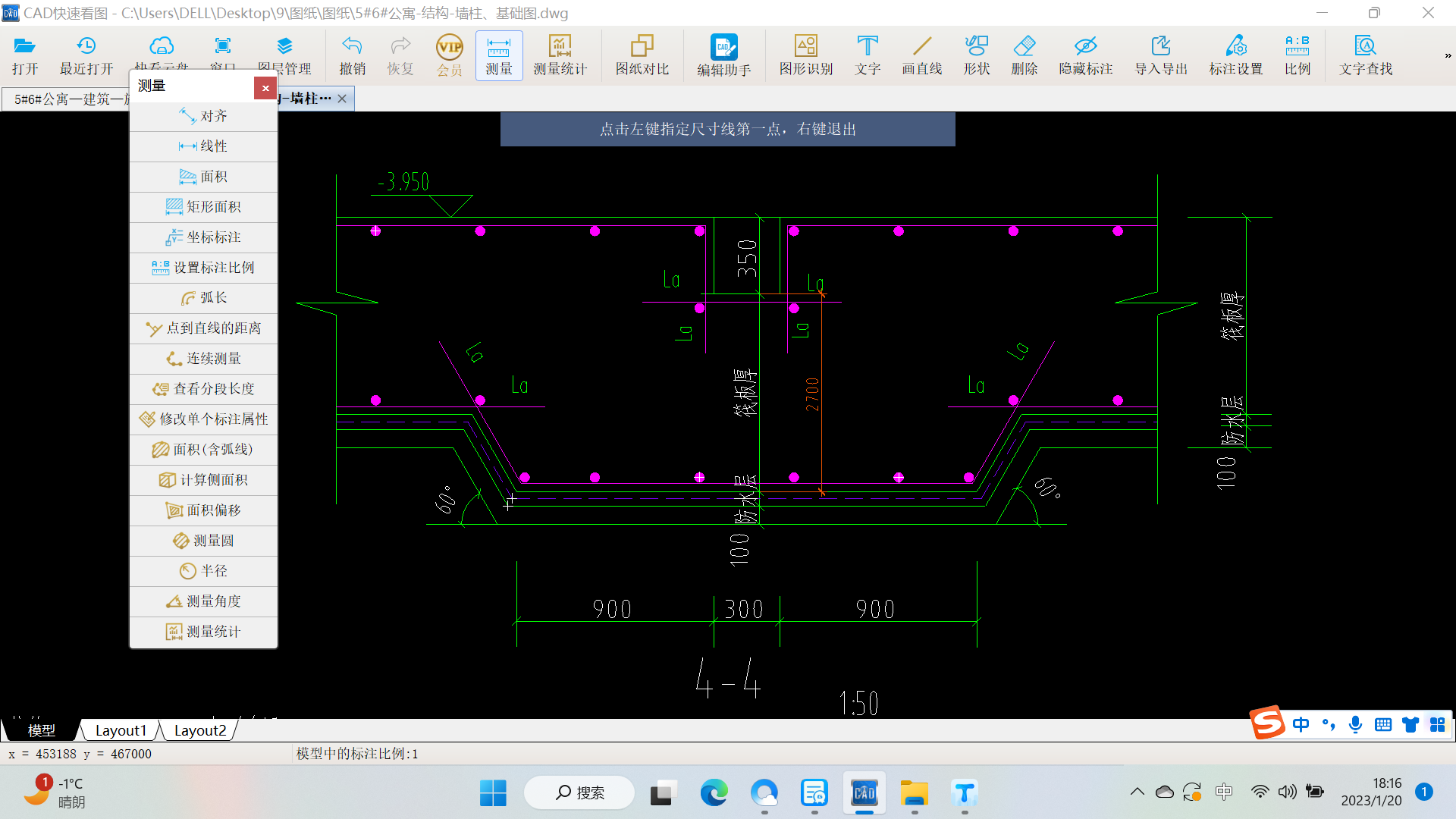

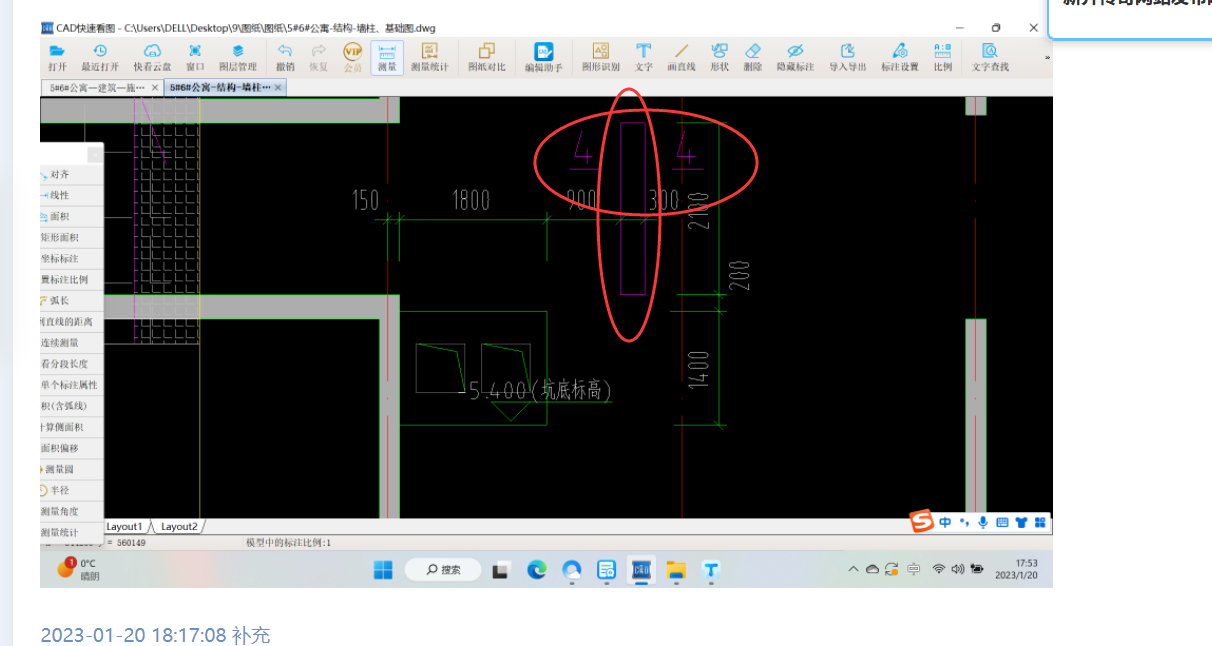

这个4-4剖的是是下面的集水坑吗，平面图上的标注是什么意思？
全部回答
(7)
首答仅用{{minutesHtml}}
-
平面是尺寸，看剖面图
2023-01-20 17:56:25
-
坑底标高为-5.4米，长1.8米*宽1.4米。这个剖面图不是上面那个集水坑的，尺寸不对应。咨询设计单位吧。
首次提交 2023-01-20 18:00:45 最近修改2023-01-20 18:42:20 (修改过1次)
-
需要看设计说明或者大样
4-4是平面标注的紫色部位的
首次提交 2023-01-20 18:00:50 最近修改2023-01-20 18:56:56 (修改过1次)
-
你好：结合剖面查看，集水坑是1800*1400。不是的
首次提交 2023-01-20 18:11:26 最近修改2023-01-20 18:39:07 (修改过1次)
-
双口集水坑
2023-01-20 18:45:18
-
你好，平面是具体的尺寸，具体的钢筋信息还是需要按照剖面图进行定义和绘制的。
2023-01-20 21:55:44
-
是一图标注的尺寸的范围有水沟类，长2100，宽300，沟深350
2023-01-21 09:53:36
