板钢筋如何画

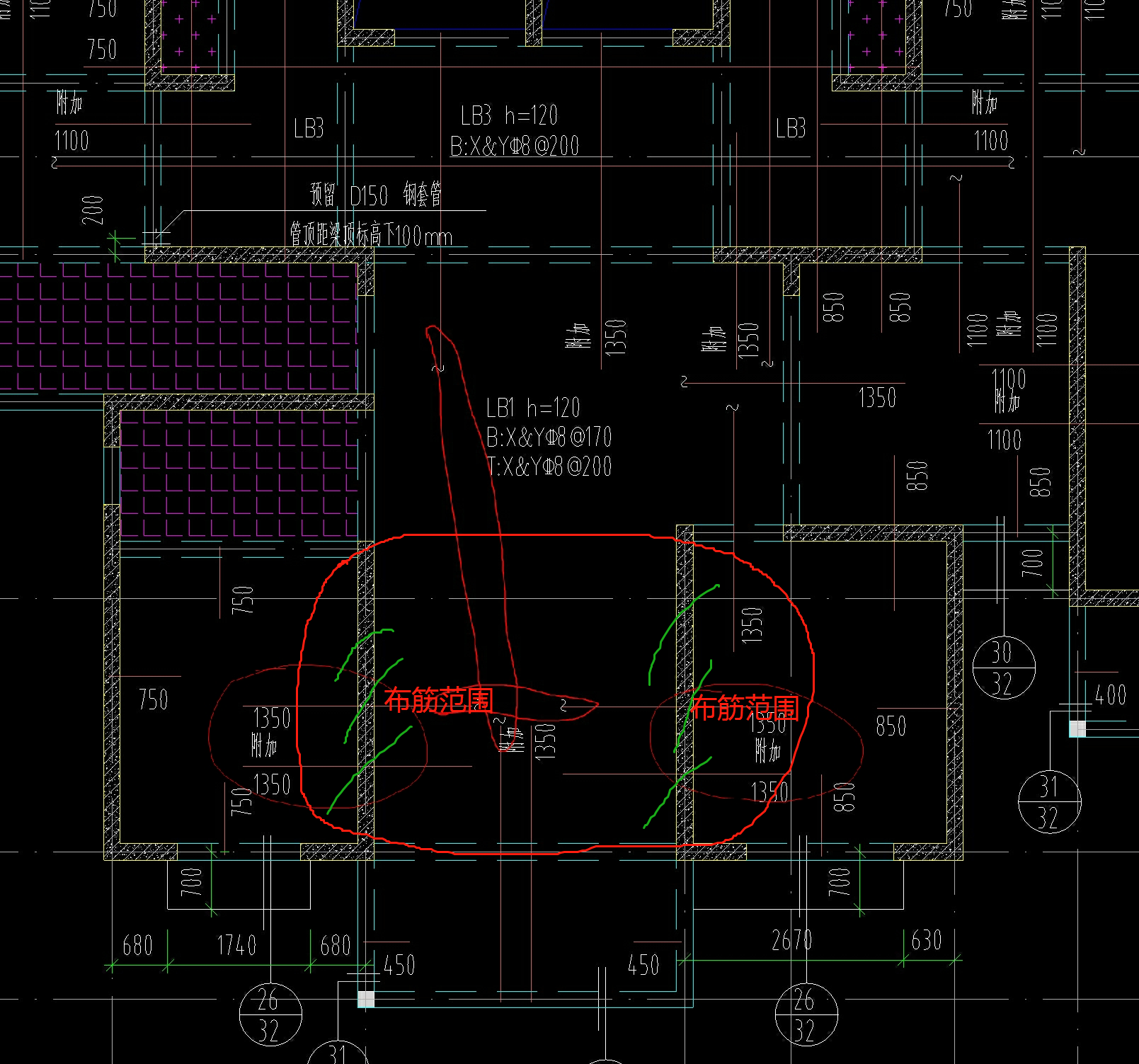

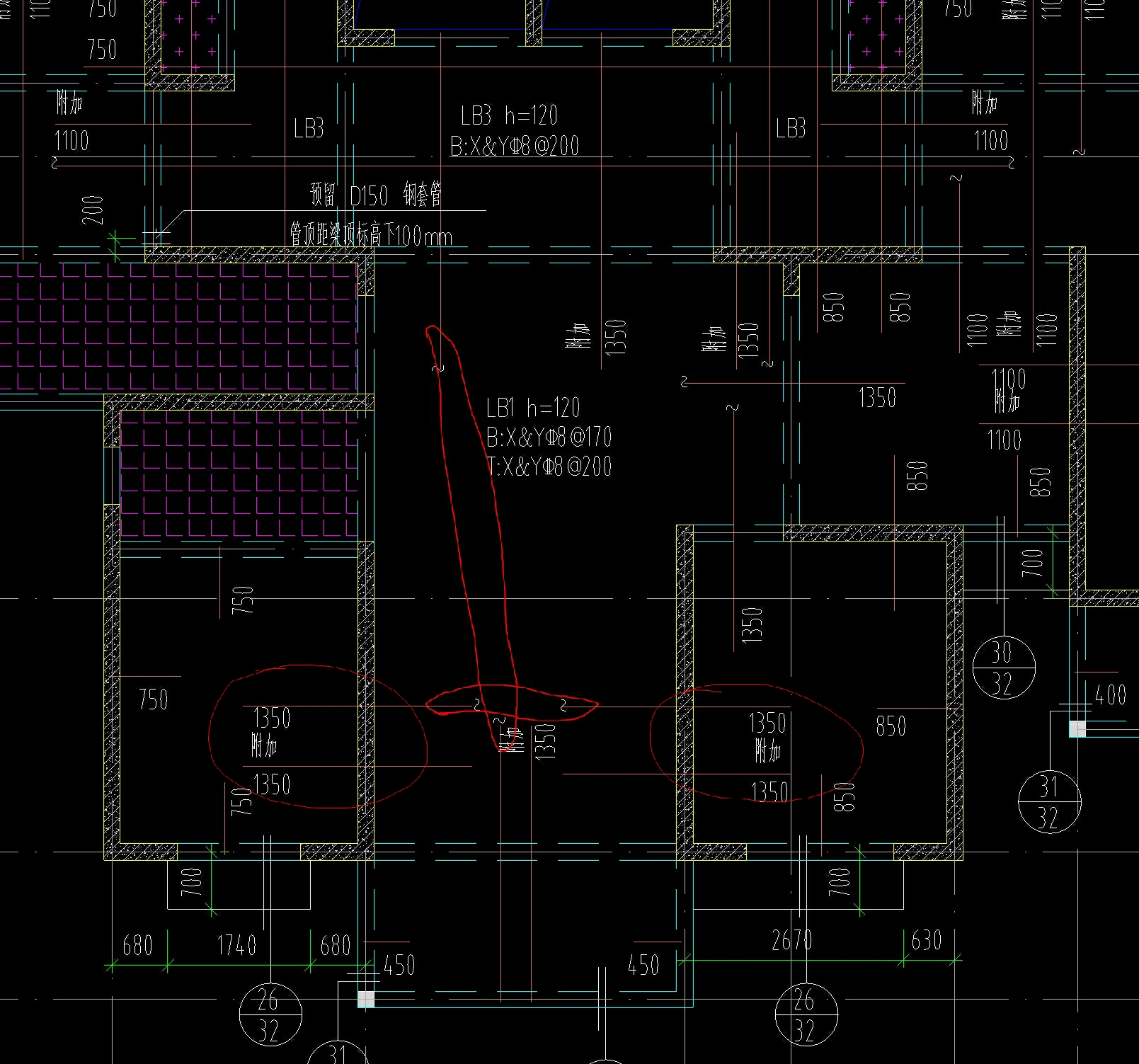

这几种钢筋受力形式如何判断，该怎么画以及确定钢筋范围（图纸无论说明还是当前页，都未标注钢筋为何种形式钢筋）。图上带截断符号的跨板钢筋板上下、左右两个能否画成一个；还是分开画，若是分开画，那他们钢筋范围是怎么确定的。图上同一道墙上的两个钢筋该如何画以及区分钢筋范围。
这几种钢筋受力形式如何判断，该怎么画以及确定钢筋范围（图纸无论说明还是当前页，都未标注钢筋为何种形式钢筋）。图上带截断符号的跨板钢筋板上下、左右两个能否画成一个；还是分开画，若是分开画，那他们钢筋范围是怎么确定的。图上同一道墙上的两个钢筋该如何画以及区分钢筋范围。
全部回答
(3)
首答仅用{{minutesHtml}}
-
左右两个画成一个.首次提交 2023-02-06 04:56:34 最近修改2023-02-06 04:58:26 (修改过1次)
-
2023-02-06 07:19:57
-

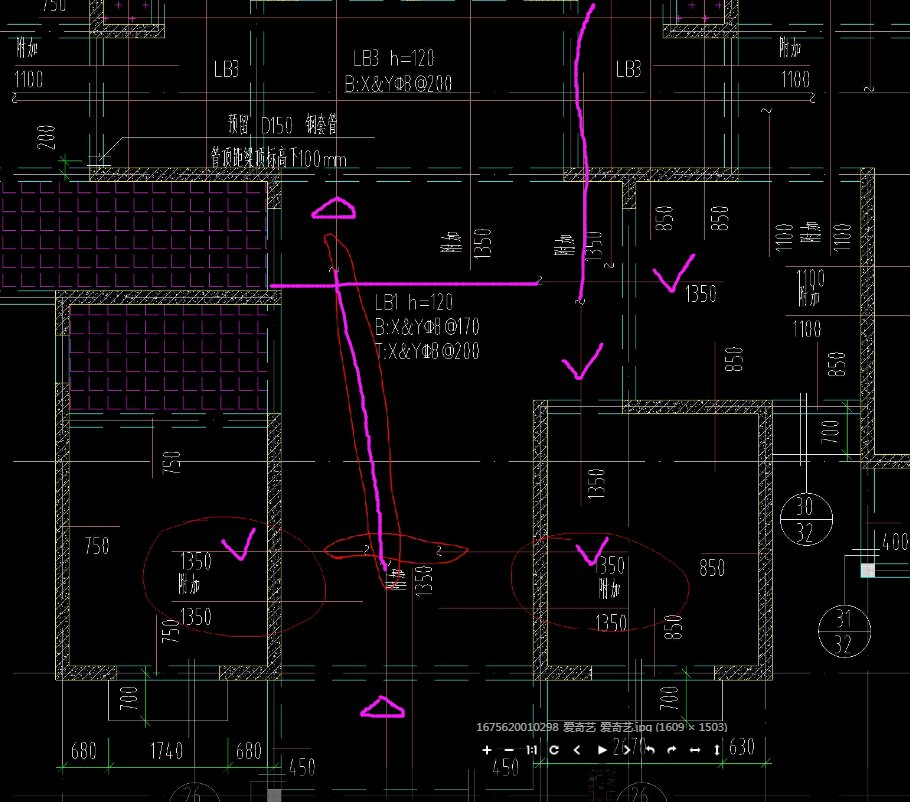

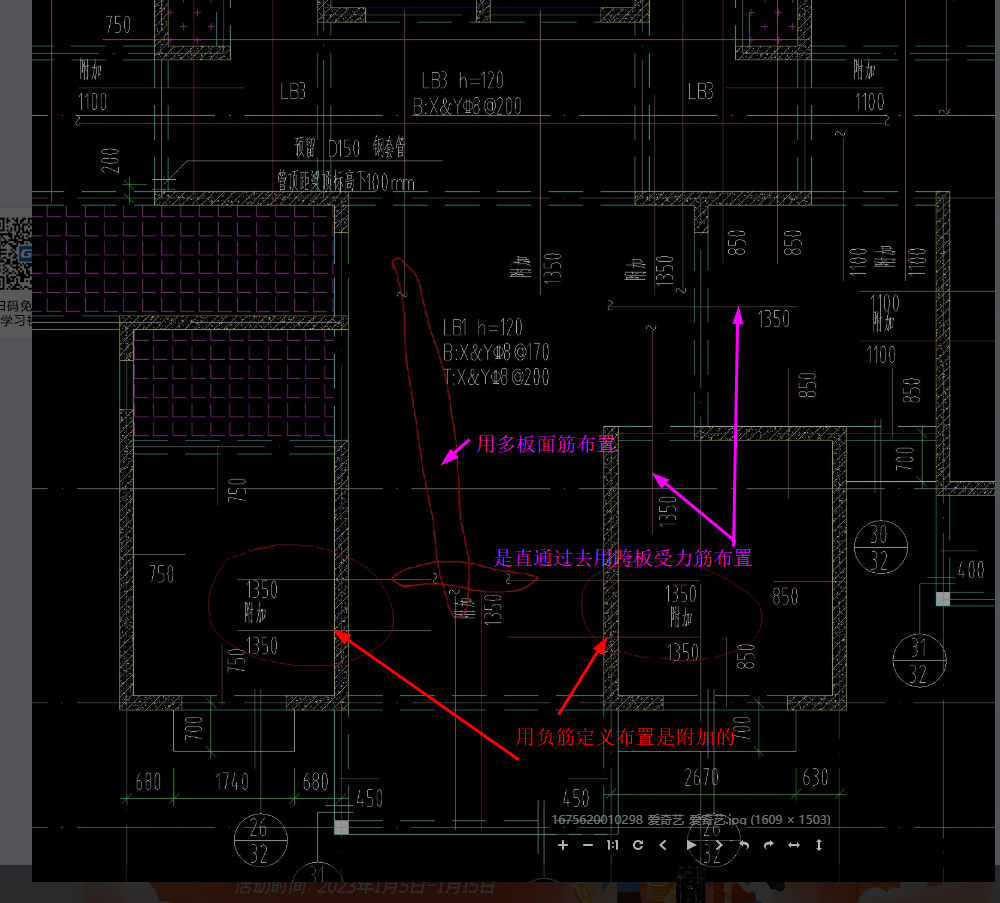

折断号表示该钢筋一起延伸到相同板的另一端头，下例打钩的用跨板筋【注意个别是只一端跨出的，个别是两端跨出的，要分别设置，并自定义范围布置】分别设置，三角的用面筋设置【并用多板布置】
2023-02-06 08:05:50
左右两个画成一个.
