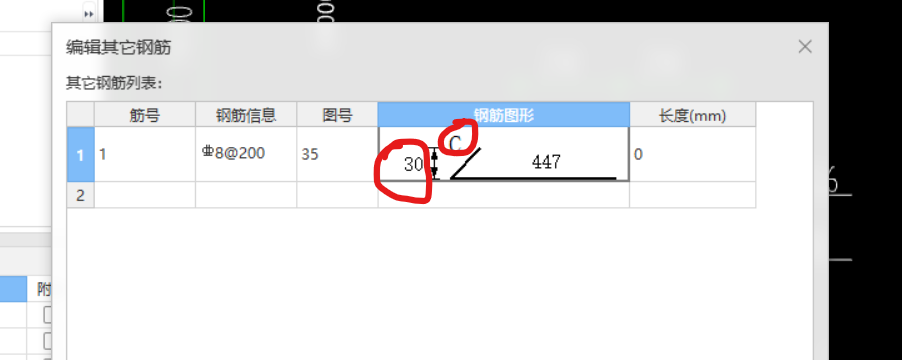

请问圈出来的这两个是什么意思啊？H：是表示弯钩的长度还是垂直长度啊，C：保护层？
2023-02-26 10:14:04 补充

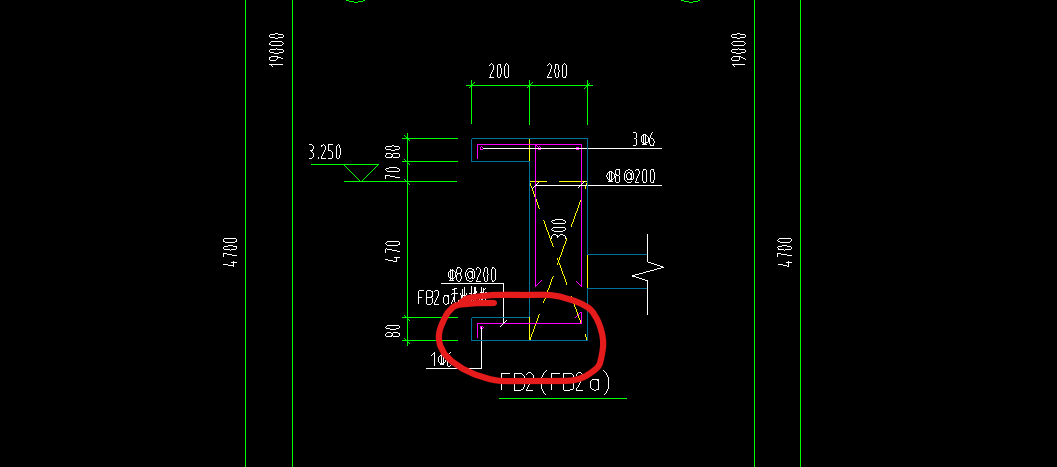

输入的就是这根节点钢筋，各位给看一下应该怎么绘制这根钢筋啊
全部回答
(5)
首答仅用{{minutesHtml}}
-
c是角度
H：是表示垂直长度
不过我怀疑你弄错了，不会有这样的钢筋形状，图纸设计显示这样的45度角的情况，一般是钢筋的截止线符号，并不是表示角度
如我所说，这个就没有弯钩的，就是钢筋的截止线
首次提交 2023-02-26 10:09:05 最近修改2023-02-26 10:15:59 (修改过2次)
-
三角形 的 直边高 是H c是角底

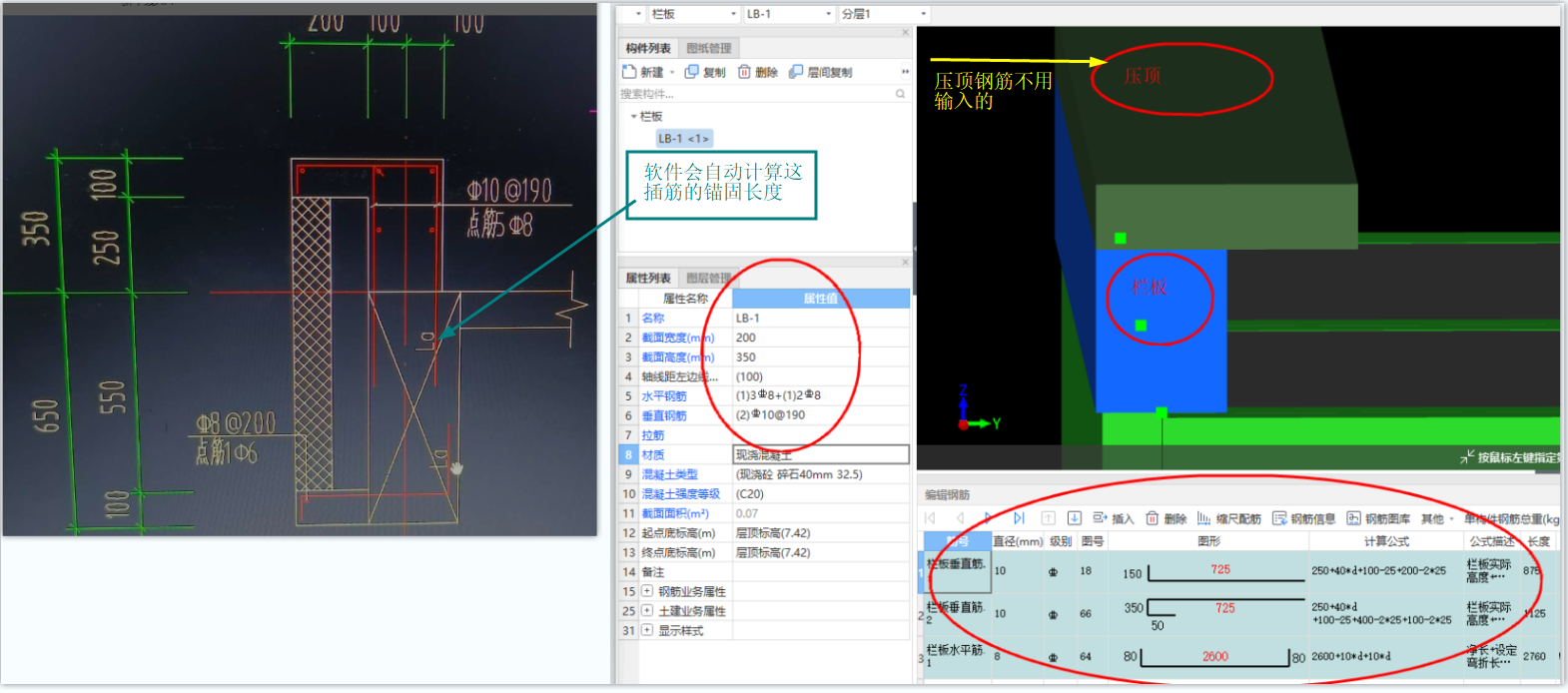

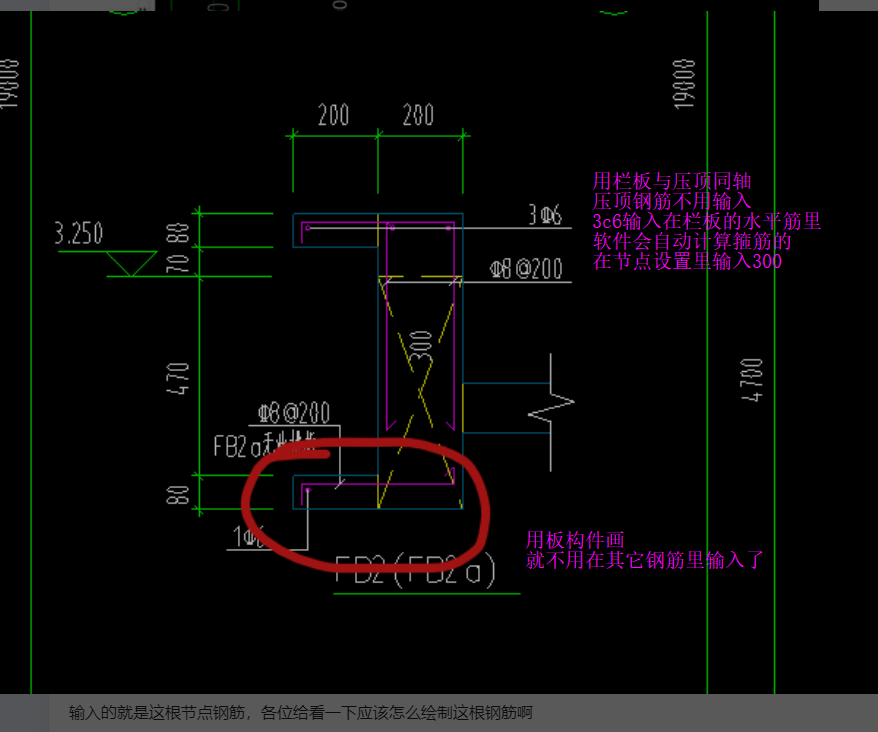

图号不能用这个，得选择一个弯折的 不带勾

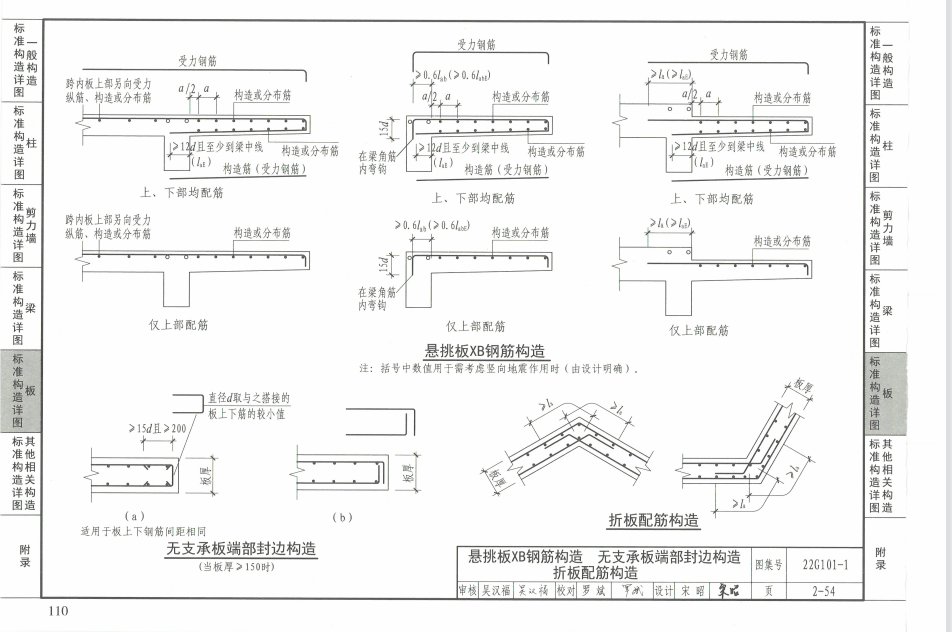

按下图悬挑板的 计算锚固长度
首次提交 2023-02-26 10:09:49 最近修改2023-02-26 10:19:29 (修改过1次)
-
首次提交 2023-02-26 10:20:13 最近修改2023-02-26 10:21:23 (修改过1次)
-

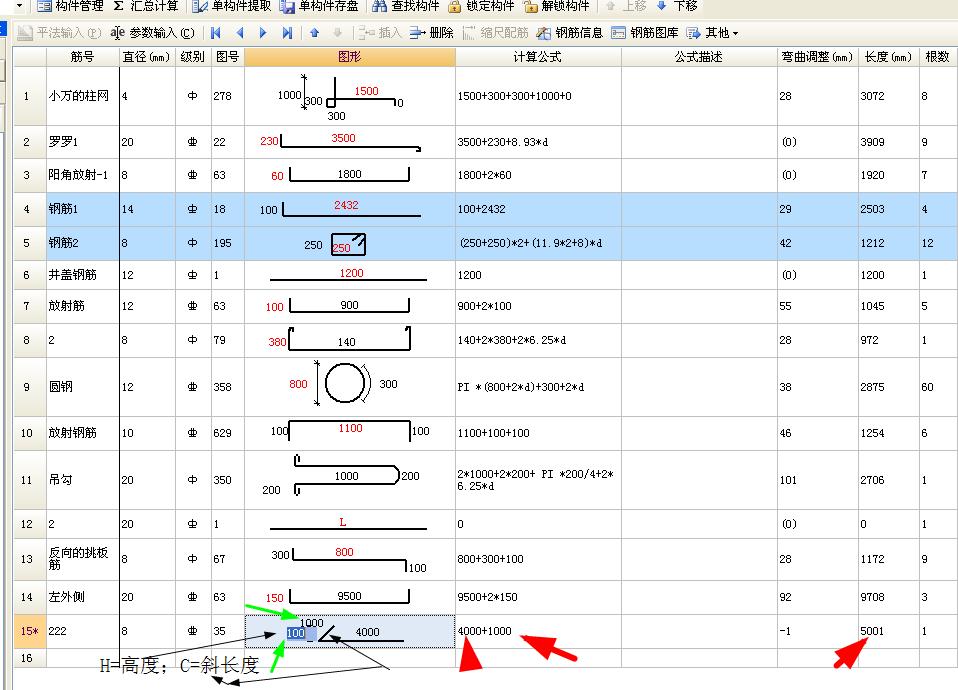

H，高度（不计算长度），C，斜长。
2023-02-26 10:25:49
-
H：是表示弯钩的长度还是垂直长度啊，【是垂直尺寸】C：保护层？【角度】
2023-02-26 11:00:51
