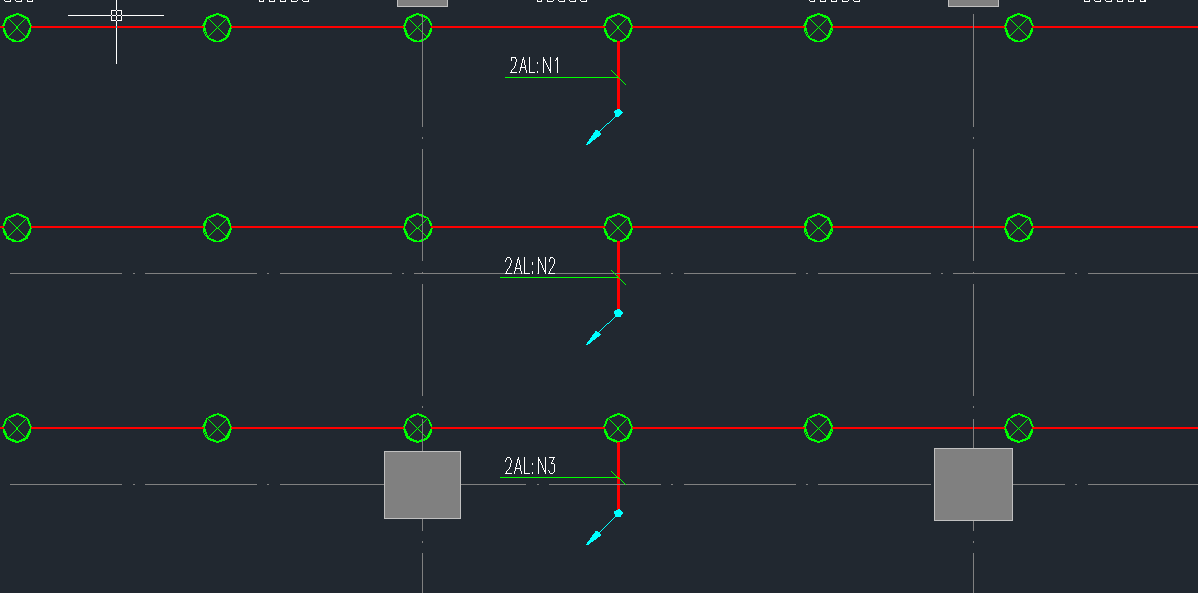

这些箭头是什么意思？
应该是连接本层的配电箱的，为什么标一个箭头？是直接连接到电箱省略掉吗
全部回答
(5)
首答仅用{{minutesHtml}}
-
分别表示N1N2N3回路由此处引下
2023-02-28 05:58:21
-
引下符号
2023-02-28 06:34:17
-
是直接连接到电箱
2023-02-28 07:36:03
-
接配电箱的回路编号
2023-02-28 08:13:53
-
（N3）回路管线须沿箭头方向，连接到（2AL）配电箱。
2024-11-26 06:26:11
