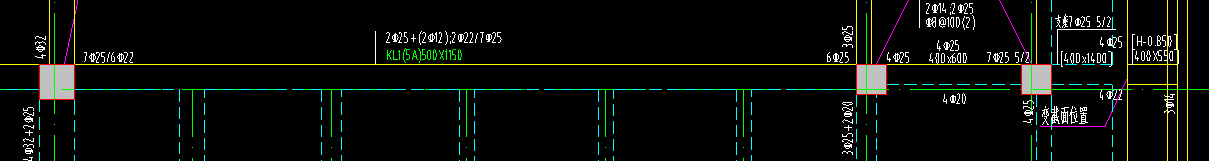

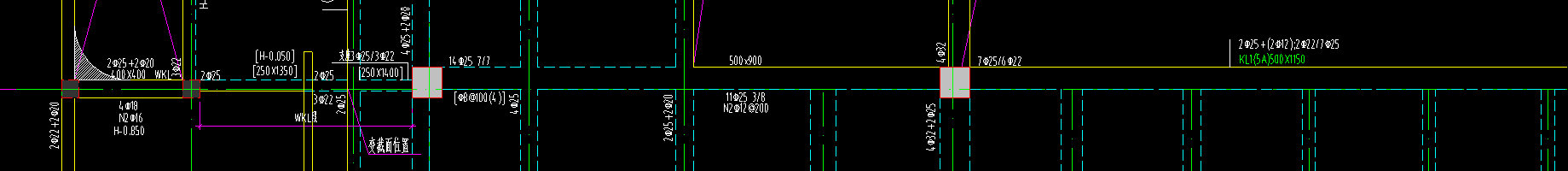

各位大哥帮我解答一下，以下两张图都是同一跨 太长只能这截图
1.wkl到底是那一段
2.为什么梁都这么高，有些位置却没有侧面钢筋
这五跨的支座都在那个位置
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
1、WKL就在第二跨图纸标注的范围（是变截面的），说明这一跨是露天的，结合建筑剖面图看下
2、没有侧面钢筋的也需要设置，看下结构说明，结构说明也没有的话软件有自动生成侧面钢筋的功能，扣完板厚梁的高度≥450mm都要设置
3、从左往右每根柱子算一个支座，算一跨，最右边没有柱子是一段变截面悬挑梁
2023-03-24 14:57:08
