两个都是剪力墙基础结构，想请问两个图的钢筋锚固节点该如何设置，以及该如何配筋？
2023-03-25 11:48:52 补充
2023-03-25 11:52:50 补充

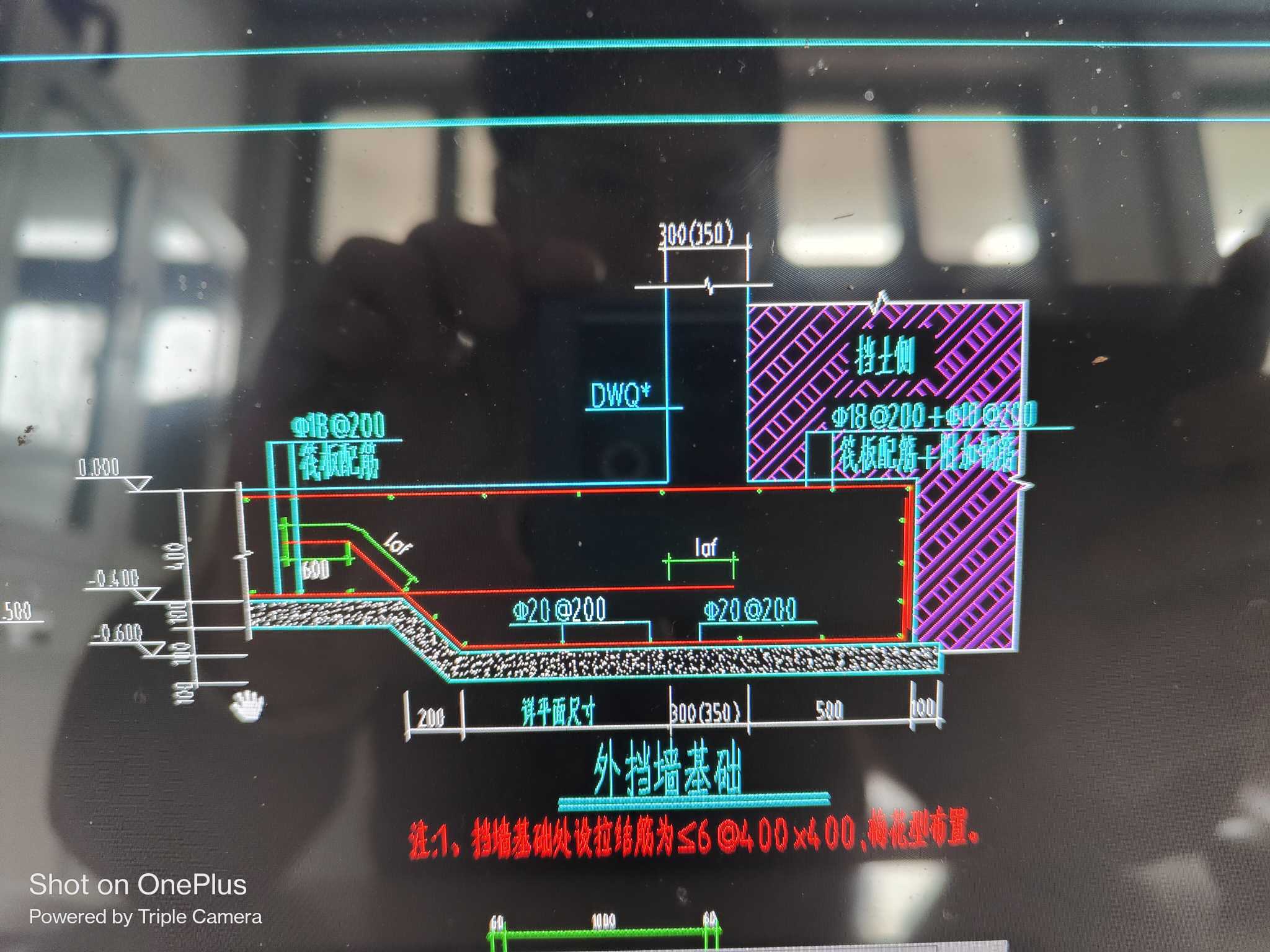

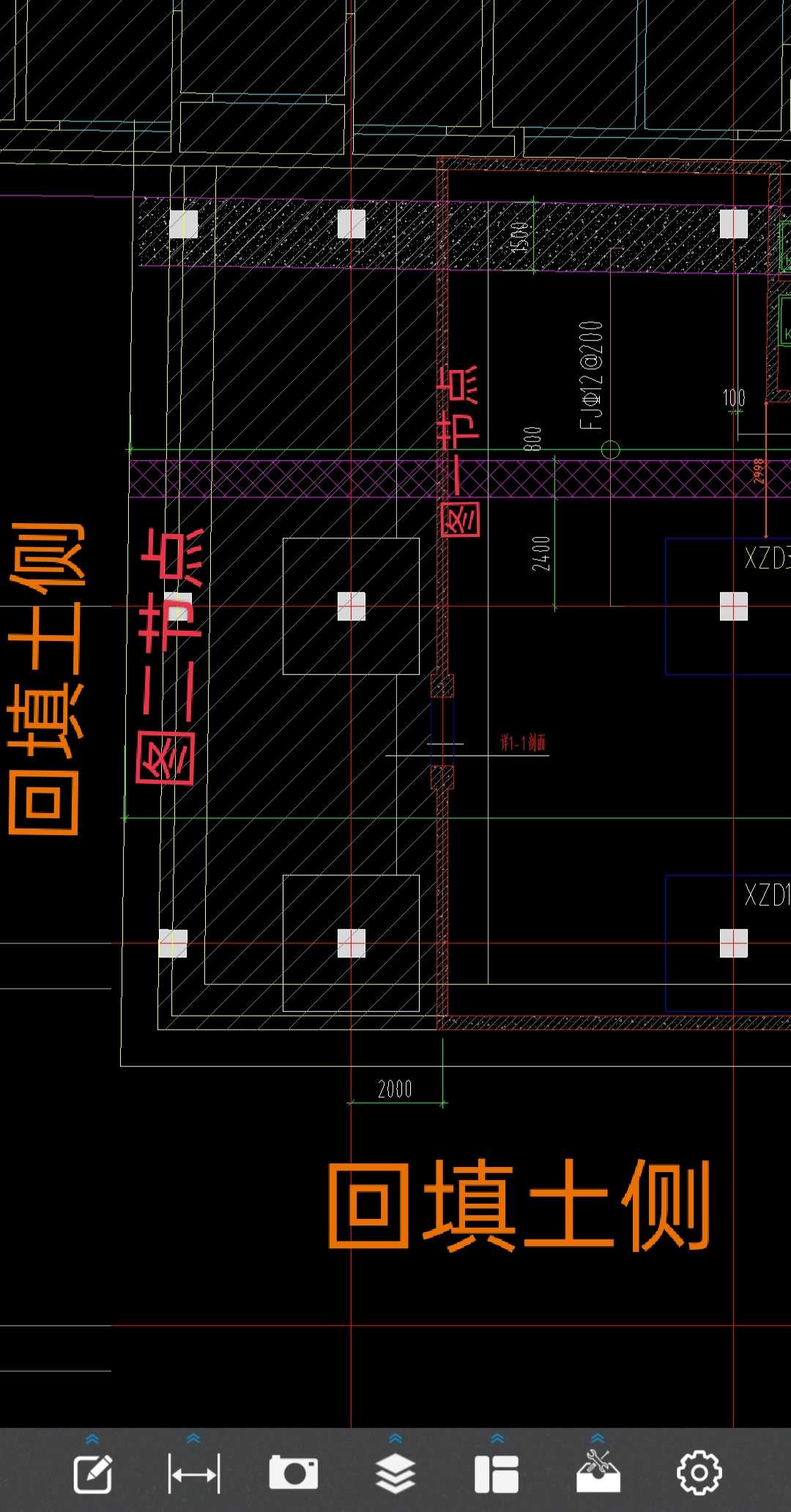

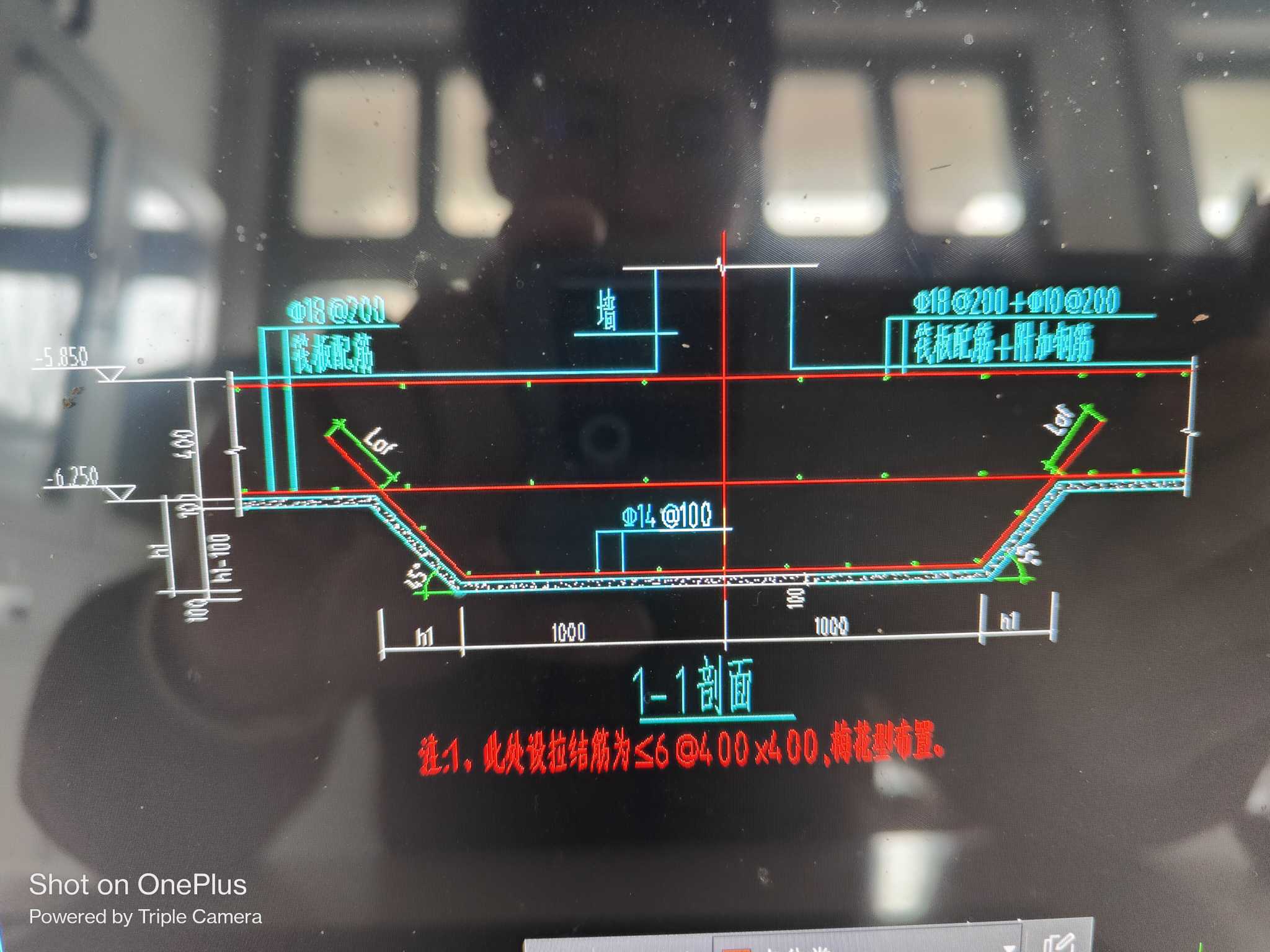

补充了两张剖面图的原位置，图一用于挡土侧的剪力墙基础，筏板边锚固的laf+600以及剪力墙底部左侧延伸laf我在节点图没有找到合适的构造，以及两个剖面图用哪个构建绘制更准确步骤能上一波不，感谢各位大神
全部回答
(1)
首答仅用{{minutesHtml}}
-
上图用下柱墩定义布置，下图用筏板基础，设置变截面
2023-03-25 11:28:57
