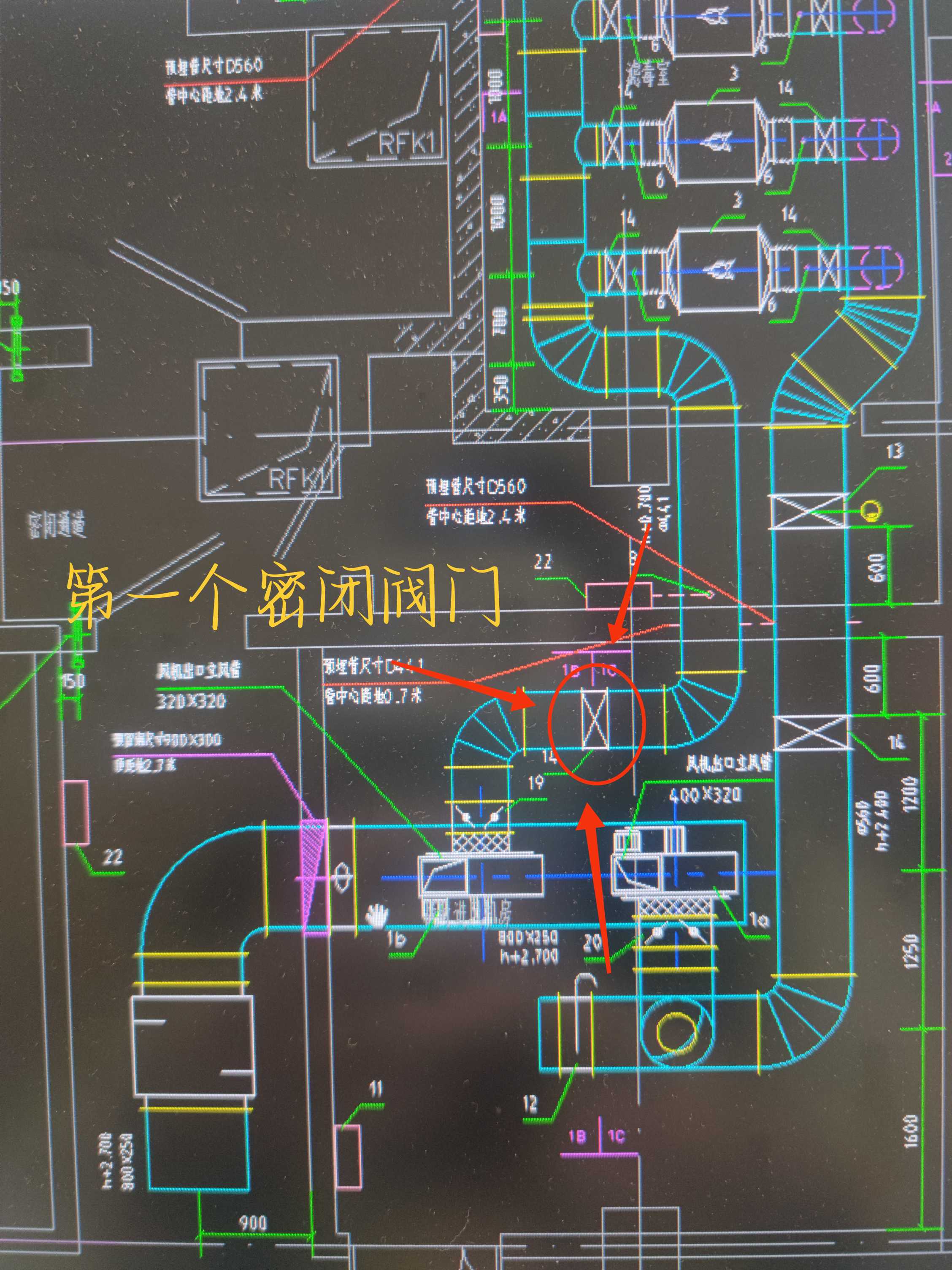

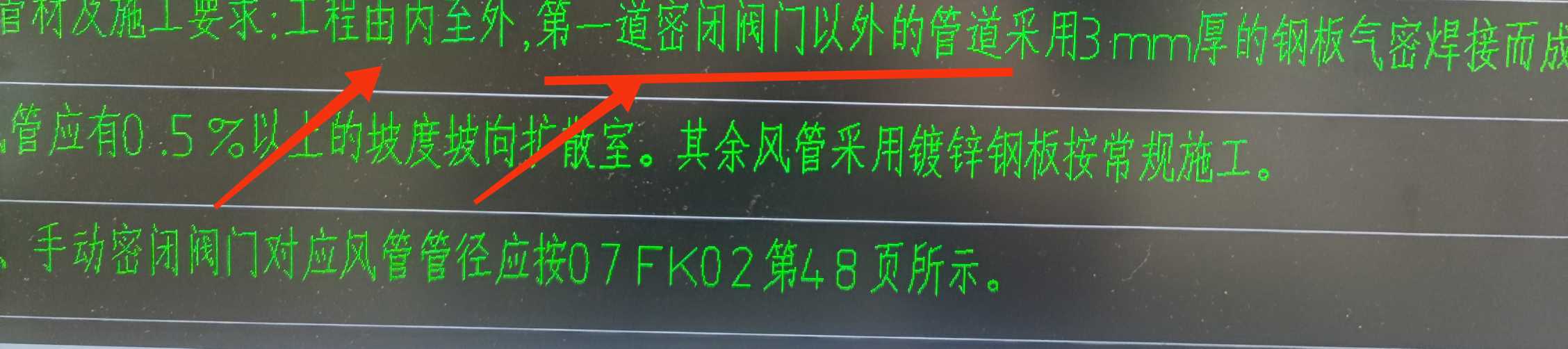

第二张图“第一密闭阀门以外”对照第一张图中具体范围是什么？是阀门以前还是以后得管

采暖管道第一张图中。连接散热器的那一段蓝色管道是什么材质的，是pb管还是镀锌钢管

2022-07-28 13:02:16 补充

请老师帮看看这几张图里是什么

第一张图是消防泵出去的管子，是什么管子？ 第二张图和第三张图里画的是什么？ 谢谢。。。

暖气识图

如下三张截图，有几个问题问下，第一：图中的B和11分别有几片暖气片？第二：第一张截图中卫生间暖气片安装高度1米，其他的0.15米，是不是立支管计算高度就是这个？第三：第一张截图中散热器支管管径DN15与最后一张立面图中DE20有冲突？第四：最后一张图纸中红色方框中的两个阀门需要单独计算么，谢谢

照明回路平面图未标注线根数，如何判断几根线？

以上两张图箱子来线都是3根（含1根接地），如何判读后续线路根数，图中各段标注根数是否正确？判断每段几根线的原理是什么？另外对比第一张图和第二张图左侧N3回路，都是三联单控开关控制的三个灯最终每段根数也不同，原理是什么？

户内配电箱到电井配电箱走线问题

如下四张图，电井里的为AW01配电箱电井内明装，另外两个为户内的照明配电箱ALN1室内暗装。第一张是系统图，第二第三张图为2层平面图，第四张为3层平面图。问题1：我想问的是从AW01出来的线穿PC塑料管的走向是什么？系统图辉总只说了走墙暗敷，没有说明横向的是走墙暗敷还是走顶暗敷，一般这种情况该怎么处理？ 问题2：第四张图表明第二层的AW01走桥架到第三层之后走顶还是走地暗敷？
