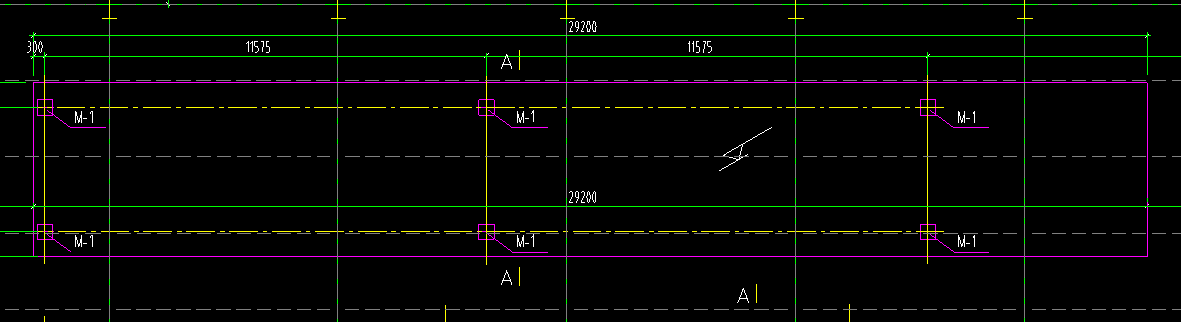

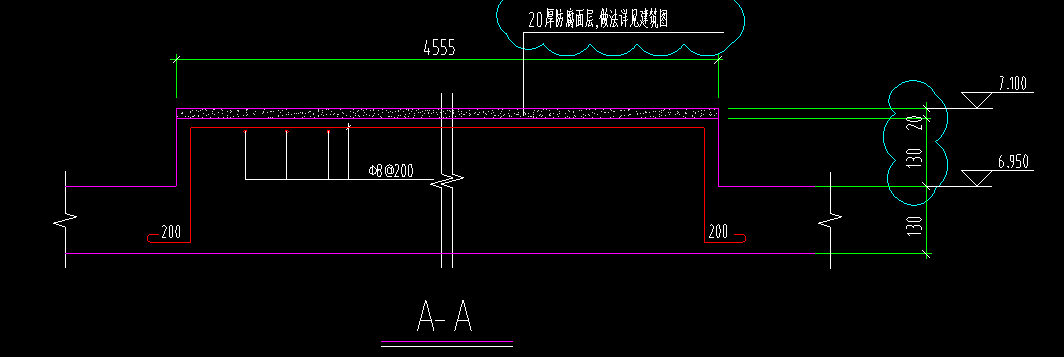

各位老师像这种有一高一低的板 但是我在平面图没有看到分界线应该从哪里开始绘制
2023-03-29 08:49:19 补充
用高差的话在那里开始分界线是要画两块板吗
2023-03-29 08:51:00 补充

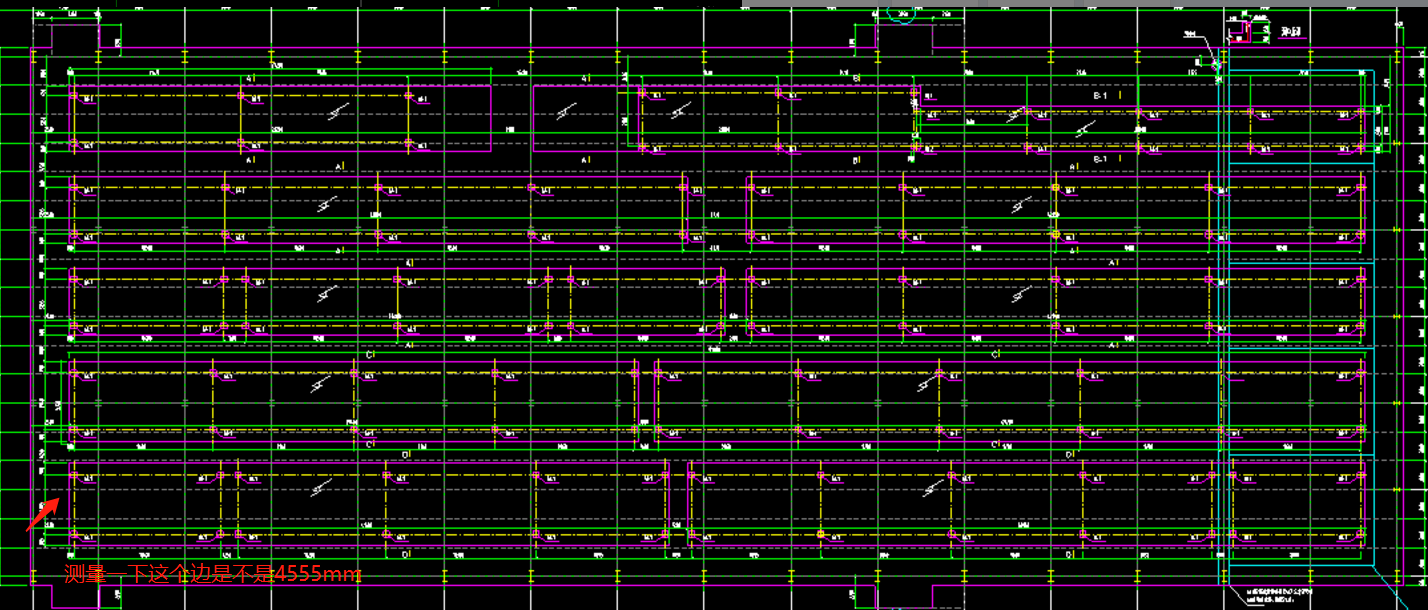

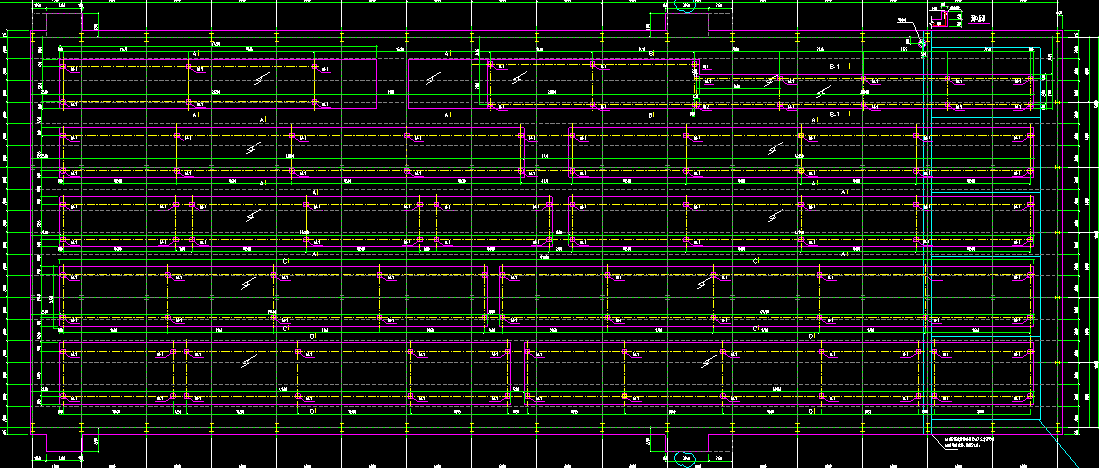

总平面图
总平面图
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

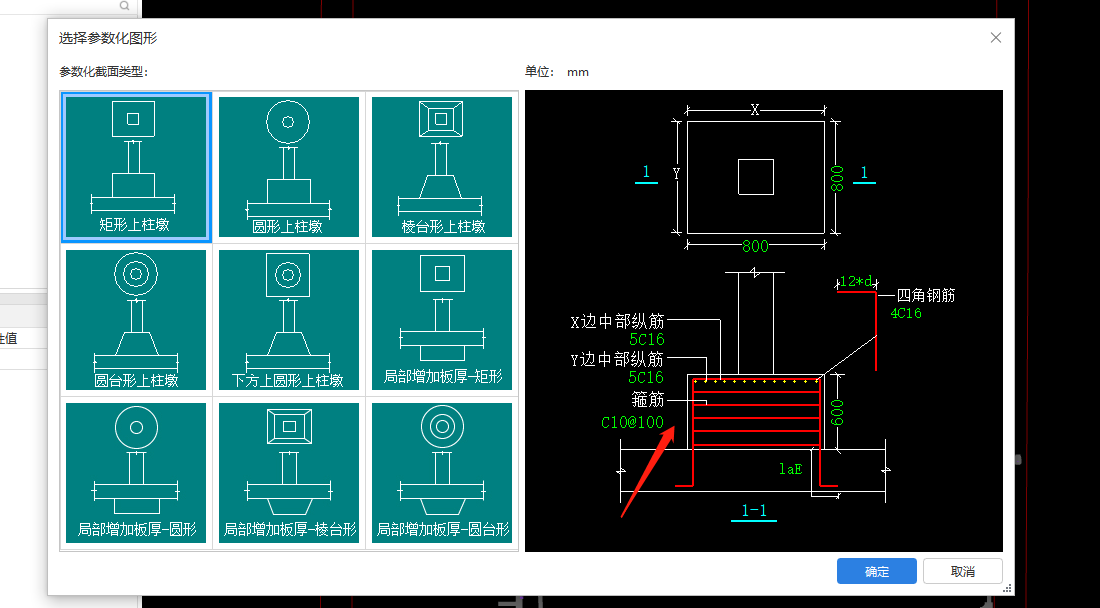

这个不是两个有高差的板，A-A剖应该是设备基础。可以用柱墩绘制。注意配筋。

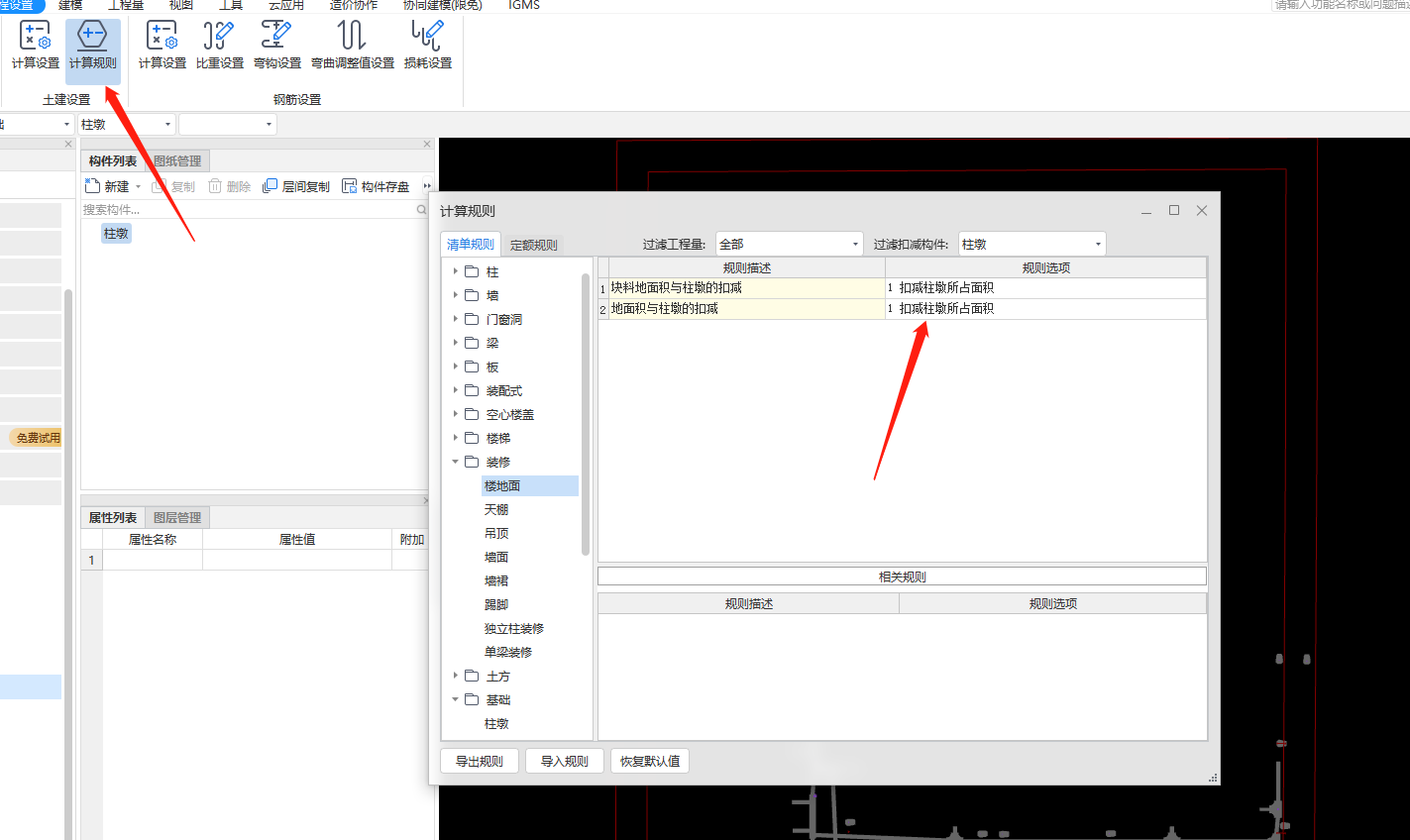

，同时需要注意柱墩与楼地面的扣减关系，
首次提交 2023-03-29 09:53:42 最近修改2023-03-29 09:55:11 (修改过1次)
这个不是两个有高差的板，A-A剖应该是设备基础。可以用柱墩绘制。注意配筋。
，同时需要注意柱墩与楼地面的扣减关系，
