胡聪静
2023-04-03 11:36:46
|
河北省
土建
|
600查看
6回答

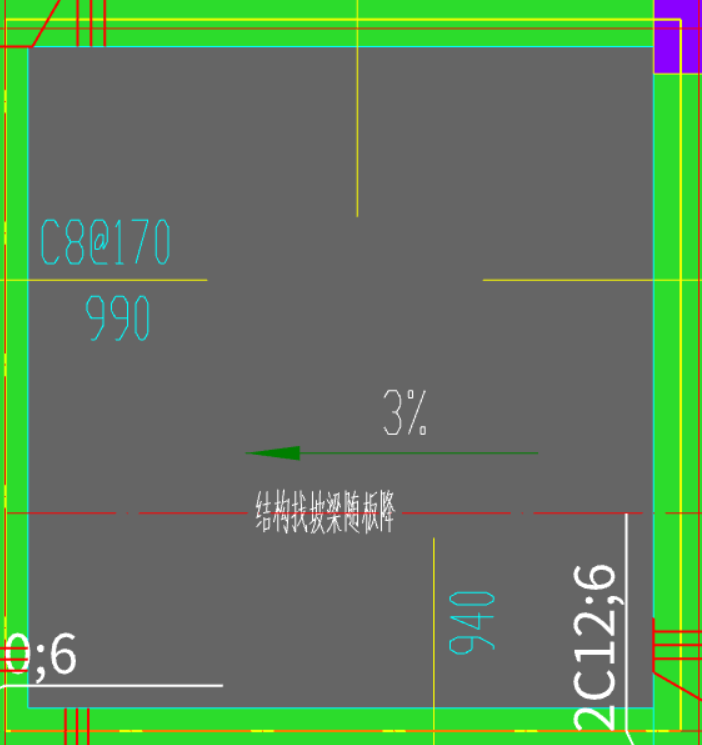

屋面板结构找坡需要绘制吗？如需，如何绘制
全部回答
(6)
首答仅用{{minutesHtml}}
-
结构找坡是要画的，板三点变斜，梁平齐板
2023-04-03 11:38:21
-
不需要绘制
2023-04-03 11:38:28
-
坡度较小，可以忽略不计，板梁平齐就可以了
2023-04-03 11:38:28
-
需要。布置好板，按坡度要求设置斜板。
2023-04-03 11:38:43
-
需要的，用三点定义斜板画
2023-04-03 11:38:56
-

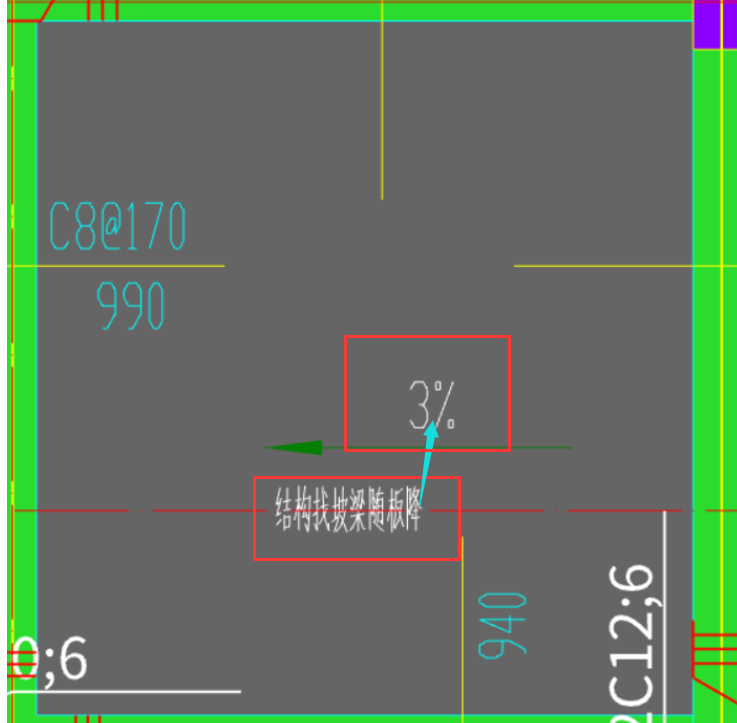

你好：需要根据坡度3%调整平板为斜板，
步骤一：切换到板/筏板界面---点击“建模”---将【三点变斜】后面的倒三角点开---点击【坡度变斜】。
步骤二：鼠标左键点击需要设斜的板/筏板图元，鼠标左键选择板/筏板的一条边作为基准边，弹出“坡度系数定义斜板”窗体。
步骤三：输入基准边的标高和坡度系数后点击“确定”即可(正值向上抬，负值向下压)。如图：
2023-04-03 11:45:23
