土建预算结算计价软件GCCP
|
552查看
6回答
暗柱需要用什么画？剪力墙吗？
全部回答
(6)
首答仅用{{minutesHtml}}
-

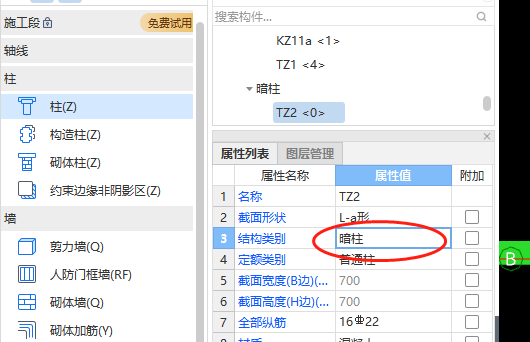

如图，用柱定义后在属性列表里面修改结构类别为暗柱
首次提交 2023-04-04 10:59:50 最近修改2023-04-04 11:01:42 (修改过1次)
-
用柱
2023-04-04 10:59:54
-

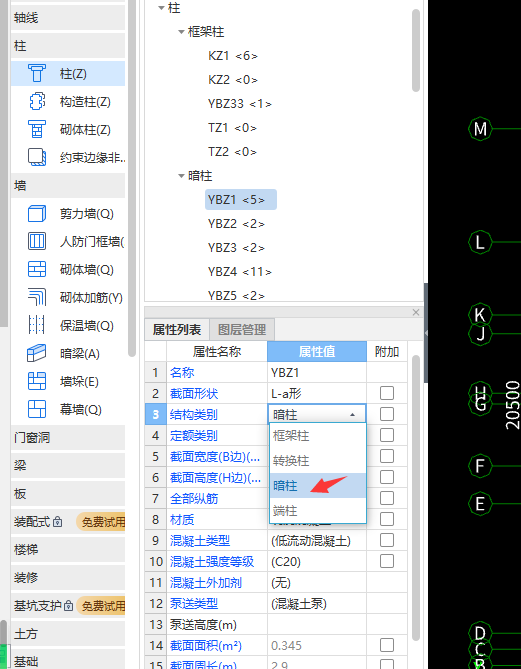

用框架柱绘制，在属性列表内将属性改成暗柱即可
2023-04-04 11:00:20
-
用柱定义，结构类别改为暗柱；画了暗柱，暗柱范围内剪力墙也要满画（暗柱属于剪力墙的一部分，只计算钢筋，不单独计算混凝土、模板、脚手架）
首次提交 2023-04-04 11:00:51 最近修改2023-04-04 11:01:36 (修改过1次)
-
有暗柱构件的
2023-04-04 11:00:59
-
用暗柱设置
2023-04-04 11:04:19
-
如题，请问现在的GTJ绘制剪力墙结构时，异形暗柱突出部分是否需要用剪力墙填满？图纸中这种情况很多，一点点手动填会浪费很多时间
-
1、红框处剪力墙端柱处是否需要剪力墙填充，填充就全部算到了墙里，不填充就全算到了柱里，需要单独算那部分的话怎么处理？、？2、独立的暗柱是否需要剪力墙填充？
-
请问这种异形的框柱还有异形暗柱跟墙体一样宽都需要用剪力墙画通吗
算量2013画通的剪力墙是为了形成封闭空间吗 ？那如果导入算量后再墙柱转换那不是一样吗？ 还有画通的剪力墙构件可以单独建立构件不配钢筋也可以吗？
-
各位老师，剪力墙是不是需要伸入到暗柱中，标红的部位这种情况下还需要重叠画剪力墙吗，像图中标红部位这种300厚的暗柱，是不是就要用这个300厚的Q30与暗柱重叠绘制？
