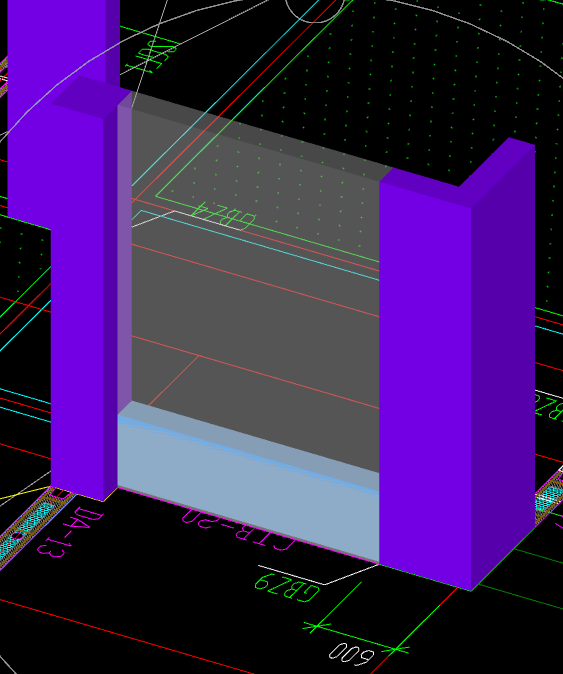

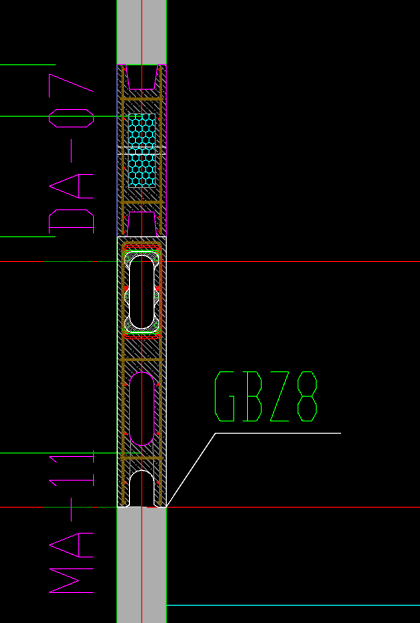

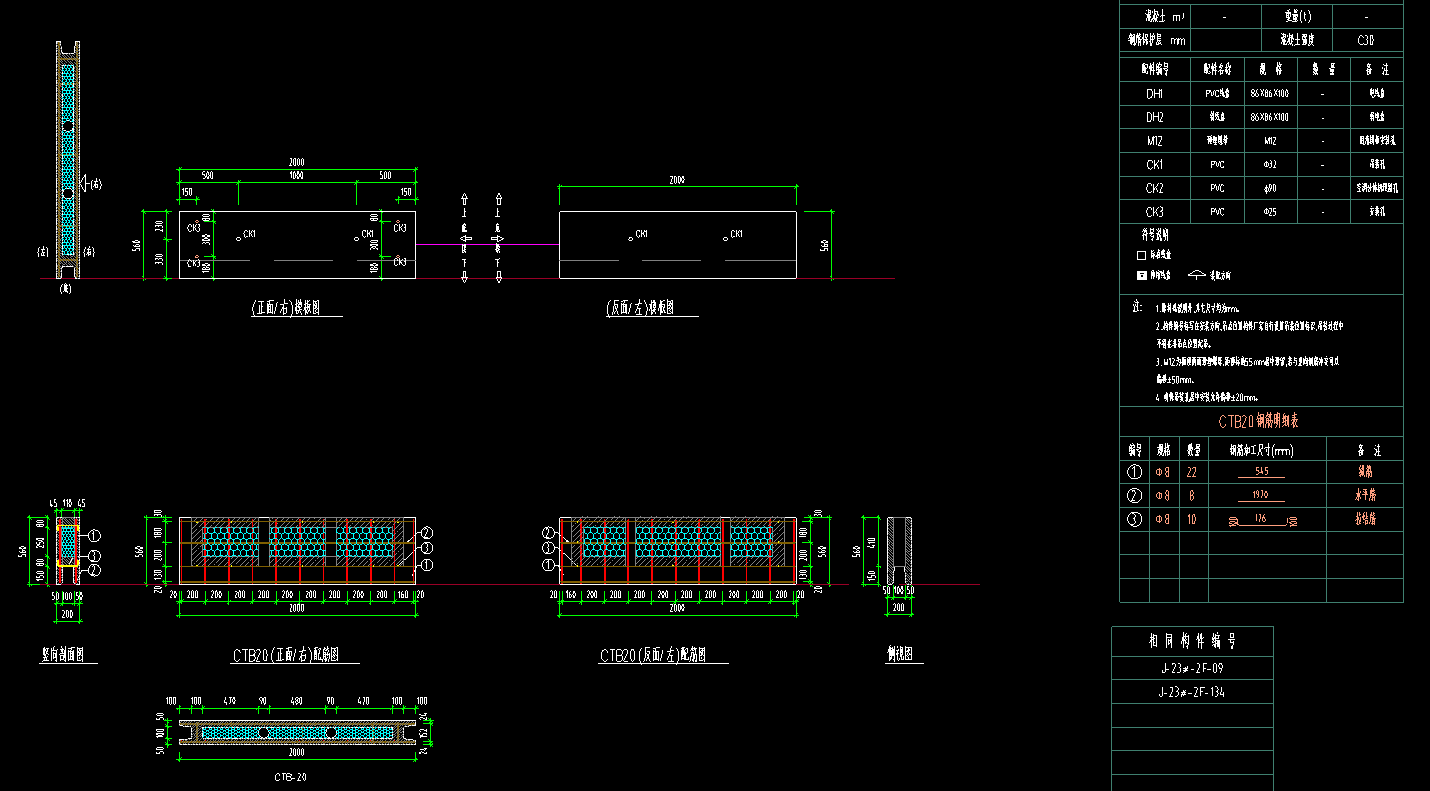

请问像这种预制墙在gtj中如何绘制？像图三我这样绘制正确么
全部回答
(1)
首答仅用{{minutesHtml}}
-
土建计量GTJ2021和土建计量GTJ2018软件24.1及以上版本中新增了装配式模块。
步骤一：在左侧导航栏的装配式构件下，新建参数化预制墙/矩形预制墙；
步骤二：对照图纸在【属性列表】中输入信息，其中钢筋在“预制钢筋”或“现场预埋钢筋”中输入；
步骤三：参数化预制墙使用“点”方式绘制；矩形预制墙使用“直线”方式绘制。
汇总计算之后，计算式中会出预制墙、预制墙内叶板单元、预制墙后浇单元、预制墙坐浆单元的工程量，钢筋量/编辑钢筋中会显示预制钢筋工程量
2023-07-09 22:43:31
