钢结构中钢柱柱脚构件怎么识图

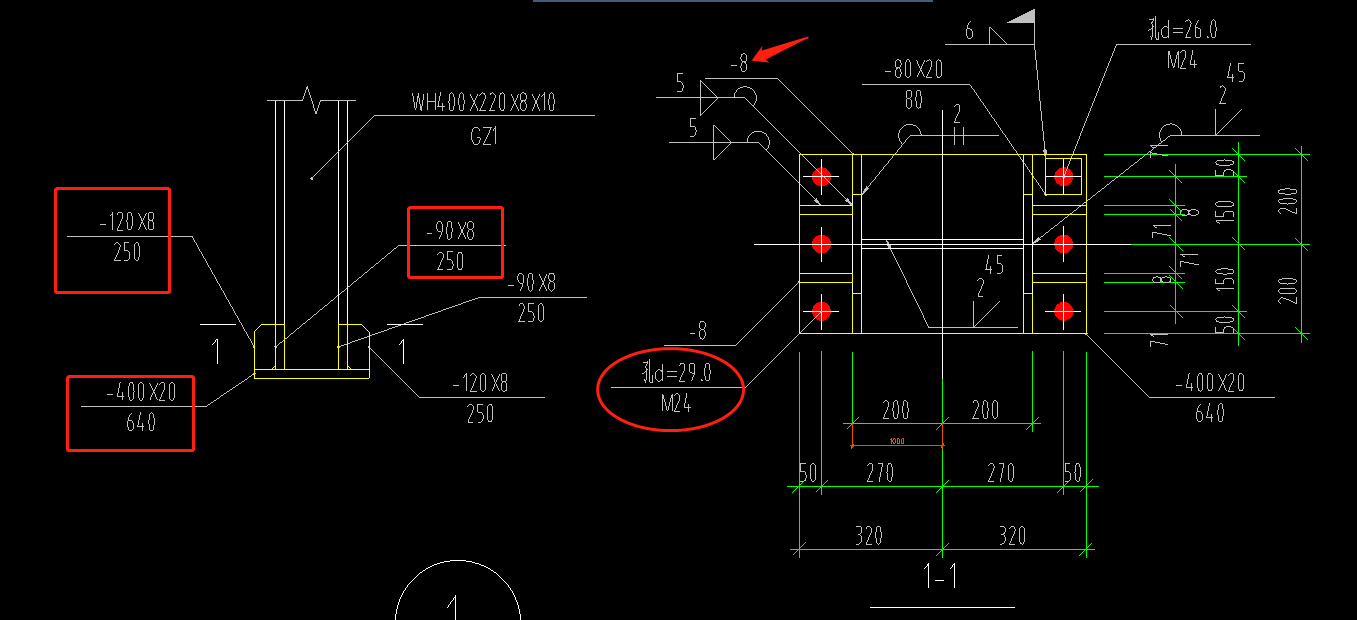

如图所示：1、三处方框处的构件叫什么名字，方框处数值代表什么意思？
2、圆框处的螺栓是M24的，但是那个d=29.0又是什么意思？
3、红色箭头所指的“-8”是什么意思？
请老师们指教，谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
1、三处方框处的构件400*640*20是柱脚底板，另外两个是加劲板，方框处数值宽*厚*长的意思。
2、圆框处的螺栓是M24的，但是那个d=29.0又是开孔直径。
3、红色箭头所指的“-8”是加劲板厚度。
2023-05-08 09:21:39
-
1、三处方框处的构件叫什么名字，方框处数值代表什么意思？[[[是钢板的标注，宽度，，，厚度，，，长度]]]]
2、圆框处的螺栓是M24的，但是那个d=29.0又是什么意思？[[[M24，螺栓，直径是24mm的。钻的螺栓孔是29mm的]]]
3、红色箭头所指的“-8”是什么意思？[[[-8，要问设计员。或看设计说明]]]]
2023-05-08 09:23:54
-
三处方框处的构件叫加劲肋，方框处数值代表 长度*厚度*高度；
圆框处的螺栓是M24的，但是那个d=29.0是孔径；
红色箭头所指的“-8”是代表钢板厚度。
2023-05-08 09:46:21
