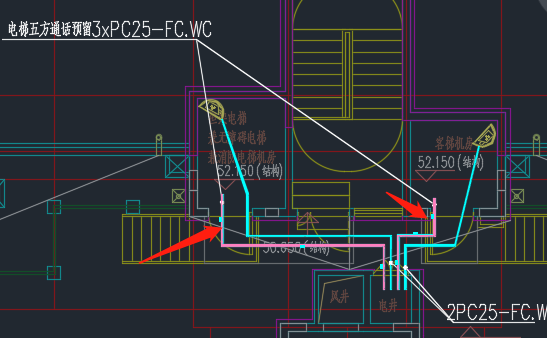

图上3PC25是指，这两个箭头指的这两段各需要3根PC25的管吗？

线槽敷设电线问题

图纸上一根红线表示的两个回路 均为BYJ3*6的电线 分支后均穿25的钢管 那么分支前的这两段回路线槽敷设是分别敷设两条25的线槽，还是敷设到同一条线槽里面？如果是同一条 那么这个线槽是多大的

安装问题，不懂就问，老师傅请赐教！

如果系统图上面图示一段回路为bv 3*2.5-pc20，但是实际走线时，这段回路中其中一段是要穿6根bv2.5线，那么是不是仅需要把这段穿6根线的部位按照25的线管计算即可？本回路中的其他部位线管还按照原系统图设计的pc20管进行计算？是这样吗？

想问下各位老师，监控系统是不是有一个电源线跟信号线啊

1、监控系统是不是有一个电源线和一个信号线？如图一我这是个电源线还是信号线？但是设计说明里（如图二）写了个电源线的型号，是不是这个线就是电源线？我是不是得问下设计信号线的规格？2、电源线跟信号线是不是一样长的，我算了多少电源线，信号线就是多少？3、图纸里没有监控系统的系统图，只有平面图，那图三表示的是不是J就是一根电源线跟信号线，2J就是两个电源线跟两根信号线各在两根PC25的管里？麻烦各位老师解答下，要不是今天同事告诉我是两根线，我一直都以为是一根线

弱电光纤问题

请问各位老师1.如上图下方所示“一根单模多芯光纤-CT”，此处图示是三根线，分别到三个层配线箱，实际计算的时候也是三根对吗？2.这个多芯光纤的芯数是应该是多少芯？第一张图最右边的线的芯数是“2*2*8=32”芯吗？3.第二张图的FD到AHD，是到每个智能弱电箱单独一根回路吗？4.第二张图上部所示，为什么一根单模2芯光纤要配两根pvc25的管呢？十分感谢各位老师！

关于电气配管规格的问题

一般图纸设计说明都会有写BV-2.5mm2 2~3根用20,4~5或6根用25的管子。现场经验不足，想问清楚现场是按照说明来做吗？我应该按照怎样算会比较准确呢，以下是两张图片，求指导。还有电井里面明敷设用的软管挂着？不是走的配管明配在墙壁吗？这一段应该怎么计算，有图片吗？是不是距离半米左右用金属软管挂着就行呢？希望有现场图片看看，谢谢。埋地的钢管要做防腐吗？怎么套用呢？钢管埋地应该要防腐，在电气我还真没套过，需要套用吗？套的话这个是焊接钢管是不是除锈刷两遍冷底子油还要两遍沥青漆呢？
