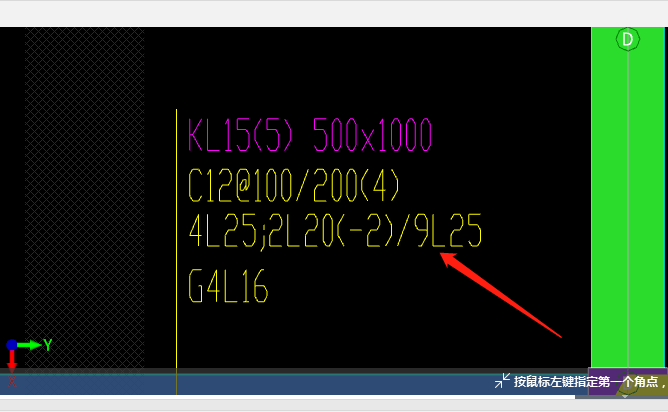

问一下老师们这个梁的下部钢筋什么意思 如何在图形中设置

这集中标注的下部钢筋在属性里不能输入，要在原位标注里输入的

梁属性中下部通长筋中不能直接输入钢筋不伸入支座的形式，需要在【原位标注】中的梁【下部钢筋】中输入。如输入6c14 (-2)/4或4c25(-4)或3C20(-3)/5C22的格式。如图：

备注：( )在英文输入法状态下输入。

点击蓝色字体获取详细答案

在软件中ABC表示一、二、三级钢筋，L表示冷轧带肋钢筋，N表示冷轧扭钢筋；D表示新三级钢筋。 HPB235级钢筋，软件代号A。 HRB335级钢筋，软件代号B。 HRB400级钢筋，软件代号C。 RRB400级钢筋，软件代号D。 冷轧带肋CRB550级钢筋，软件代号L。 冷轧抗扭CRB550级钢筋，软件代号N。
