请教一下桥架穿楼层

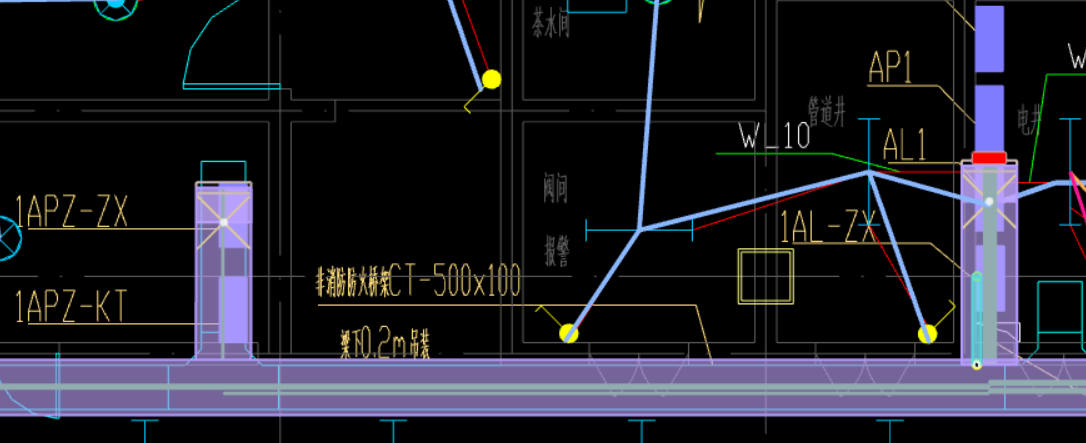

我有个桥架穿楼层的问题我请教一下噢，一层设备房里有个总配电箱1APZ-ZX连到电井里，然后电井里这1AL-ZX连AL1,然后电井桥架网上走，二楼2AL-ZX连AL2,但是这里1AL-ZX到5AL-ZX都是由1APZ-ZX连接，这里我不会画
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

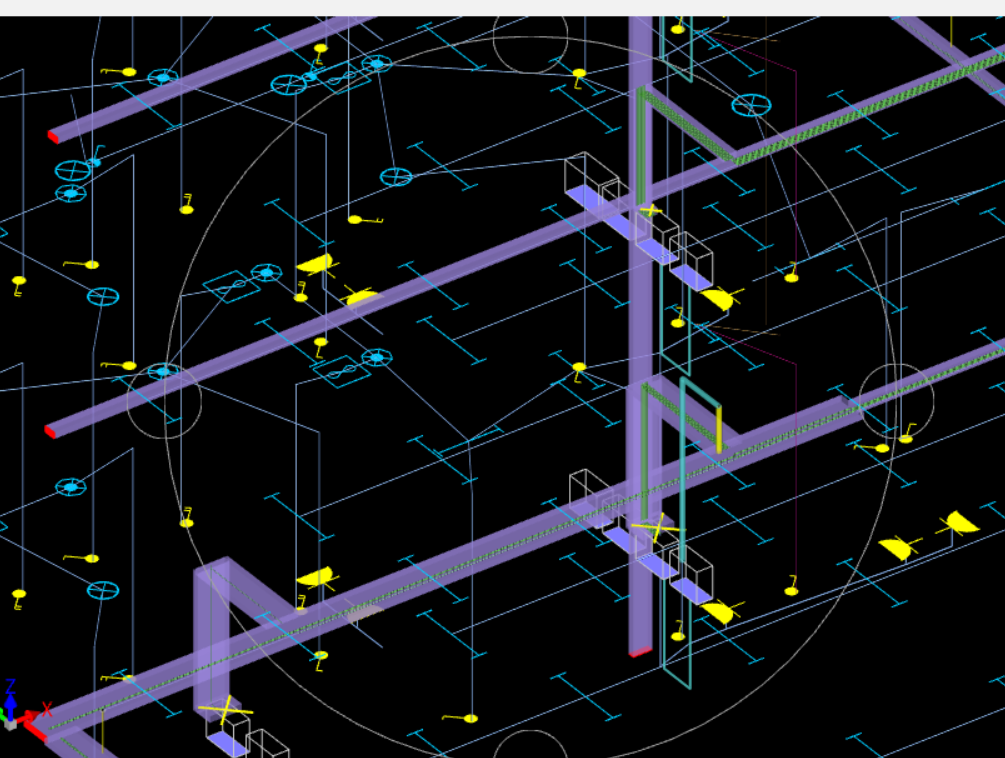

如果两个配电箱之间全部都是桥架，那么个人建议先新建一段管线，比如1AL-ZX - 2ZL-ZX 的电缆①，再以2AL-ZX配电箱的顶标高为起点标高 绘制一段包含在竖向桥架内的管线①，最后使用选择起点功能连接到1AL-ZX即可。
绘制管线①，是因为要使用选择起点功能
选择起点功能可以保证桥架改动的情况下，可以随着桥架改动自己修改工程量
配电箱顶标高为起点标高是为了有电缆头和半周长的预留量
绘制的管线①虽然属于多出来的量，但是工程量太少，可以忽略不计
2023-06-09 17:25:25
