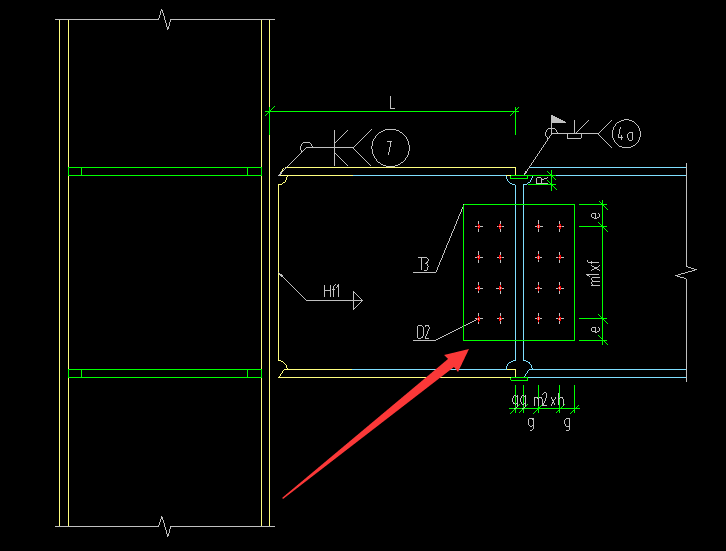

钢结构这种节点怎么设置啊 能软件设置下截图看看吗
全部回答
(1)
首答仅用{{minutesHtml}}
-
注：不同构件生成节点的操作方法一样，以柱和梁节点为例：
步骤一：点击“建模”下【生成节点】功能---先选择主构件---再选择次构件（注：梁与梁时选择大截面梁为主构件）---在窗口中双击一个和图纸上节点类似的节点样式或者点击【下一步】。如图：
步骤二：在编辑节点窗口中根据图纸设置钢板对应的参数，（注：图纸上没有的构件时，在“创建”勾去掉）；如图：
备注：当节点的钢板数量不满足或者缺少时可以在添加零件板界面添加单个构件。
步骤三：切换到螺栓界面，输入布置螺栓的属性和布置数量和间距，点击下一步。如图：
步骤四：选择生成节点的范围，点击确定即可。如图：
2023-07-14 13:53:34
