yy
2023-06-29 09:41:23
|
四川省
土建
|
227查看
4回答
板

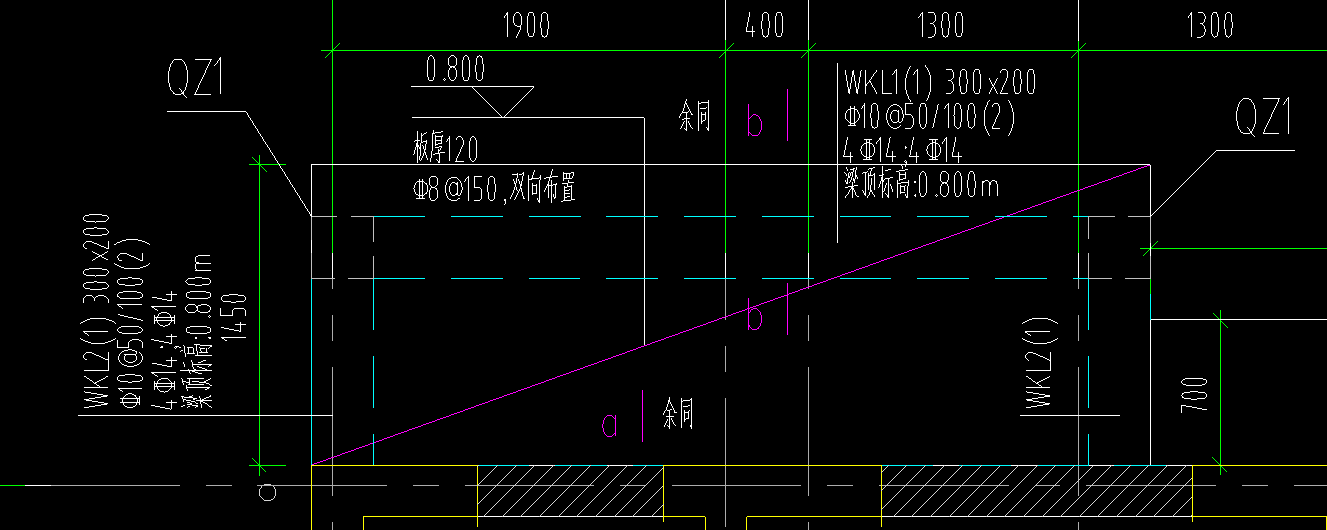

前辈们这个应该在地下室的板 但是他抬到0.8米了 这个要不要画上去 还有那条斜线是不是表示不用画？
全部回答
(4)
首答仅用{{minutesHtml}}
-
看看剖面图 应该归地下室
2023-06-29 09:43:02
-
斜线标识这是一块板
要计算的
这是在室外的吧
2023-06-29 09:43:42
-
需要画，两边的梁标高也是0.8m。斜线是为了更好确定板的范围。
首次提交 2023-06-29 09:43:57 最近修改2023-06-29 09:44:52 (修改过1次)
-
板需要抬高到0.8米，梁也标注好梁顶标高0.8米了，也需要抬高，斜线是给你表示板的范围，并不是表示空洞，空洞一般是用折线表示。
2023-06-29 10:07:22
