请教过梁和构造柱平面图是否正确

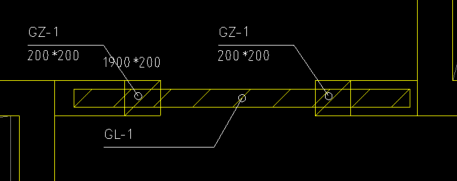

如图所示，以下得过梁构造柱平面图画法是否正确，过梁可以穿过构造柱吗？还是说构造柱在过梁附近有一定间隔
2023-07-11 21:53:10 补充
构造柱顶高度是2.7m，过梁距地高度是2.1m
全部回答
(2)
首答仅用{{minutesHtml}}
-
这也是没有问题的呢，就是构造柱顶是过梁底，也就是过梁是类似于放置在构造柱顶
2023-07-11 21:44:48
-

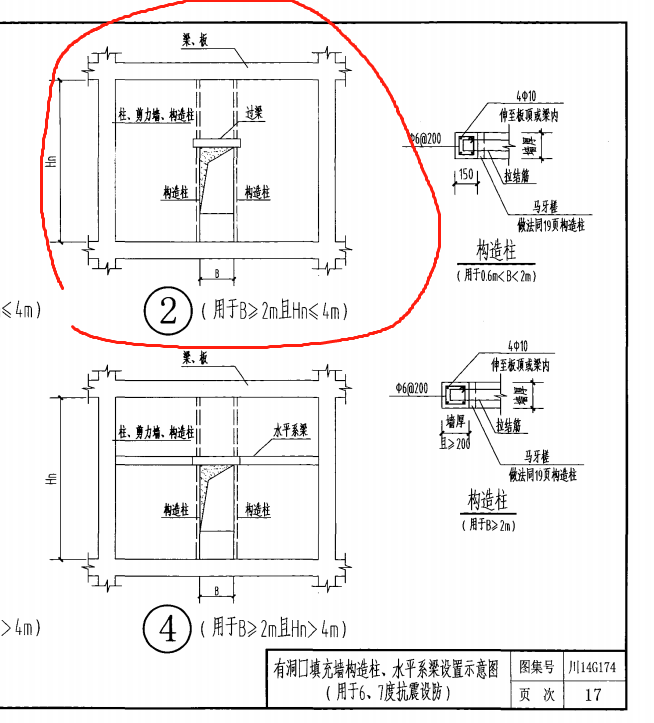

川14G174图集，关于洞口构造柱与过梁设置图集是这么表达的。不知道你图纸说明要求参照哪个图集，不过这个可以作为参考。其实你图纸没问题
2023-07-11 22:13:06
