弱电管线计算

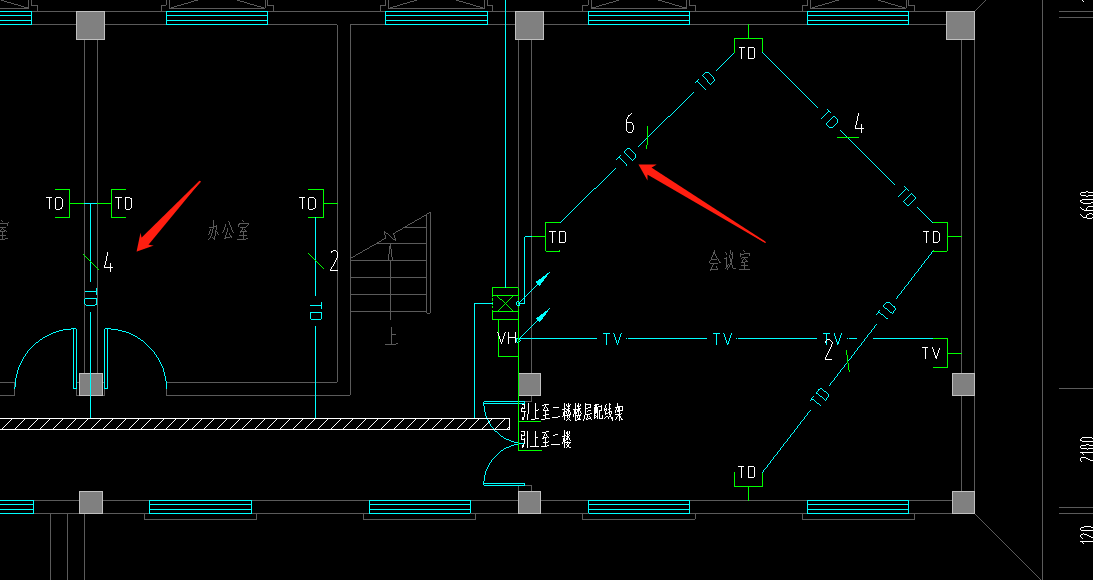

1、请问左面配线架出来这标注4，是指的4根管4根线吗，还是1根管穿4根线？
2、右侧从配线架出来标注有6根、4根、2根怎么计算？
请大神解答计算方法
2023-07-12 09:31:27 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
TD表述双口数据面板 一个面板2根网线，就看后面几个面板 左边穿墙2个TD 所以4根线
右边配线架后面4个面板 所以标6的前面那根线【引上符号到第一个TD是8根线，后面3个TD 6根线 剩2个TD时为4根线 最后一个TD 就是2根线了】 当然具体几根配管 看设计说明（通常情况下20的管穿4根以下的线）
首次提交 2023-07-12 09:43:36 最近修改2023-07-12 09:46:08 (修改过1次)
-
左面配线架出来这标注4，是指的1根管4根线.
右侧从配线架出来标注有6根、4根、2根也是1根管穿的。
2023-07-12 09:32:18
-

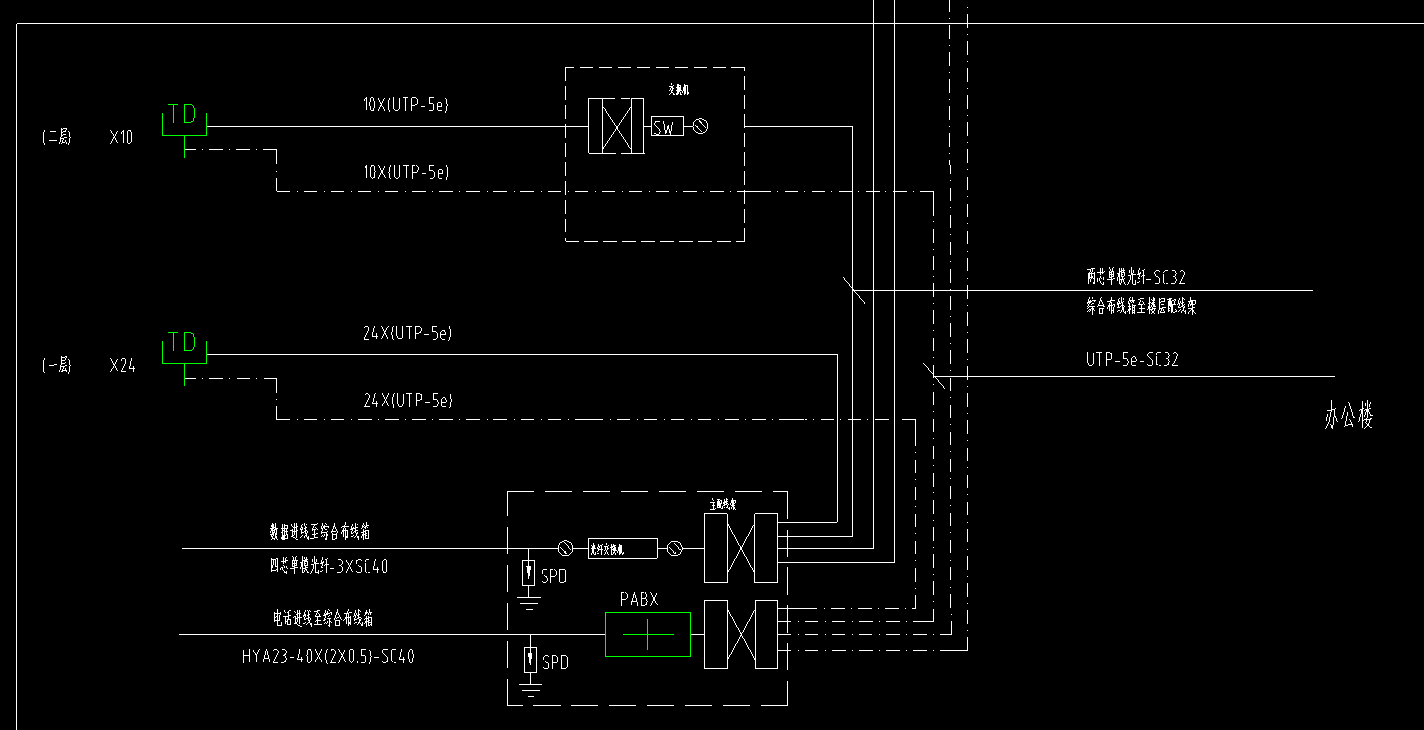

专家说的对，从系统图看是一根管一根线的
2023-07-12 09:47:36
