空调冷凝水管等问题，望老师详细解答，谢谢

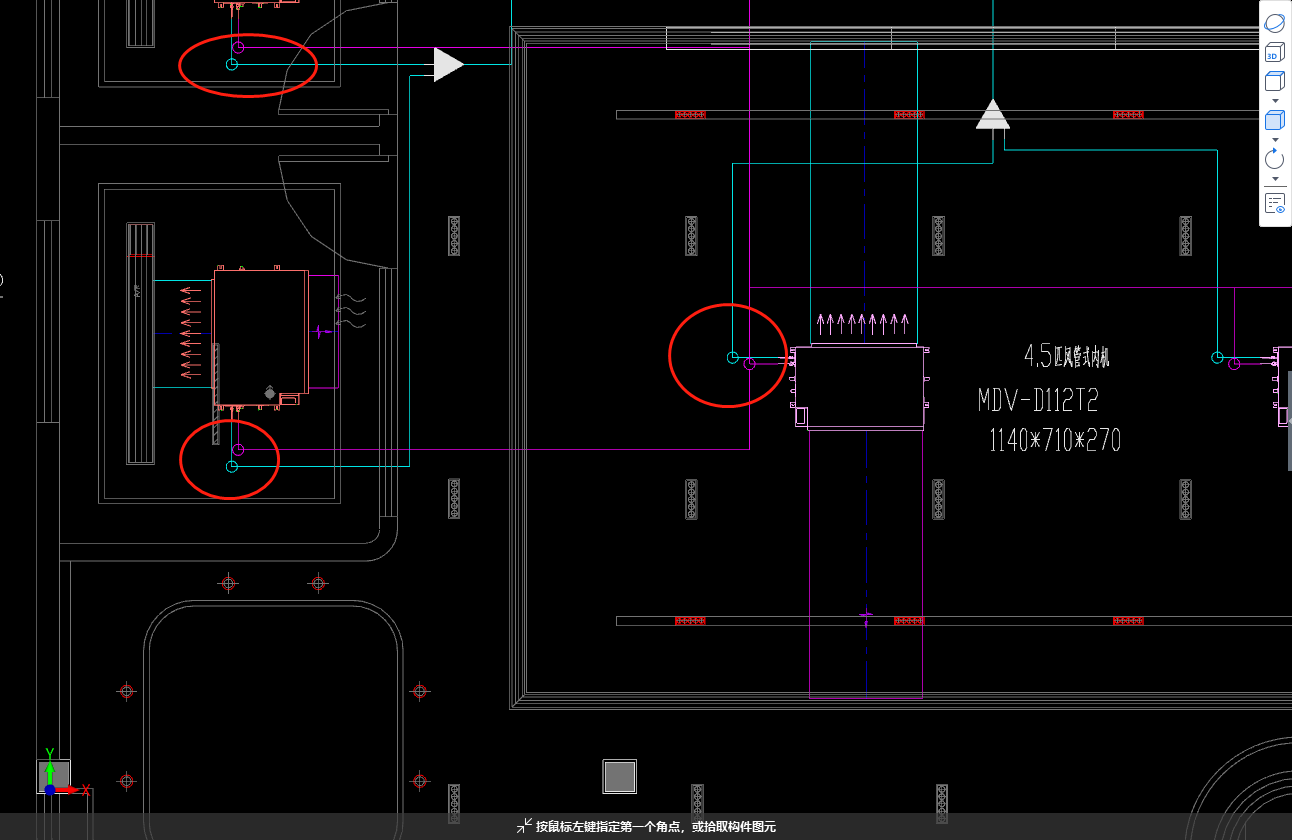

问题一：如右侧4.5皮内空机，冷凝水管在房内出管，材质和管径大概可以怎样确定，没有设计说明和平面图标注。
问题二：红圈所示，从风内机出来后，管是望上走还是往下走，给的是吊顶标高4.8，结构高是7.8，若走管该如何确定平面敷设方式高度。
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
问题一、蓝色管道有白色三角形符号（分歧器），说明是冷媒管，冷媒管一般采用铜管，紫色管道是冷凝管，一般是塑料管，比如UPVC;但是管径必须要有标注，要么平面图标注要么有系统图，否则无法确认。

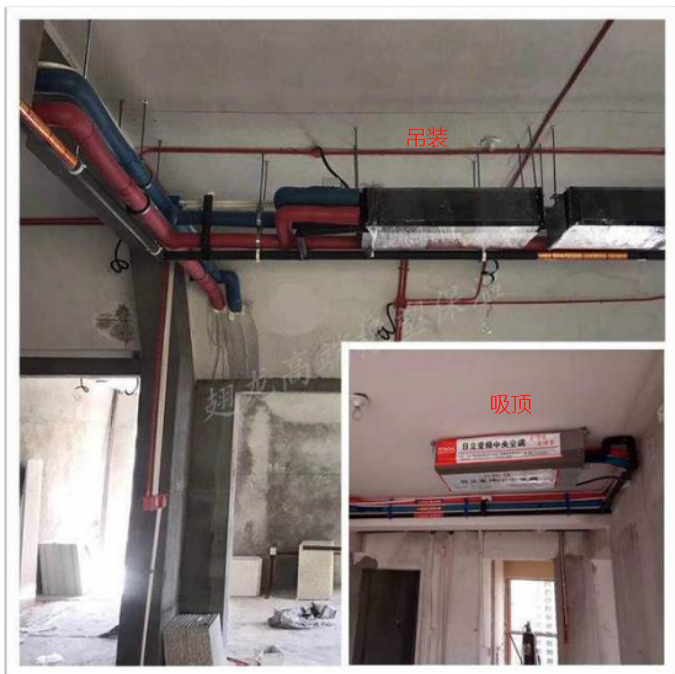

问题二、红圈所示，从风内机出来后，管是往上走；但是从图例这个符号应该是向下立管的意思，因为看图是从起点往末端看是向下，那么从末端往起点就是向上。这个吊顶比较高，应该是吊装，也需要大样图或者详图节点图之类的才能准确知道敷设高度，如果没有，室内机就可以暂按吊顶高度考虑，管道比吊顶高个几十公分考虑。
2023-07-19 09:49:03
