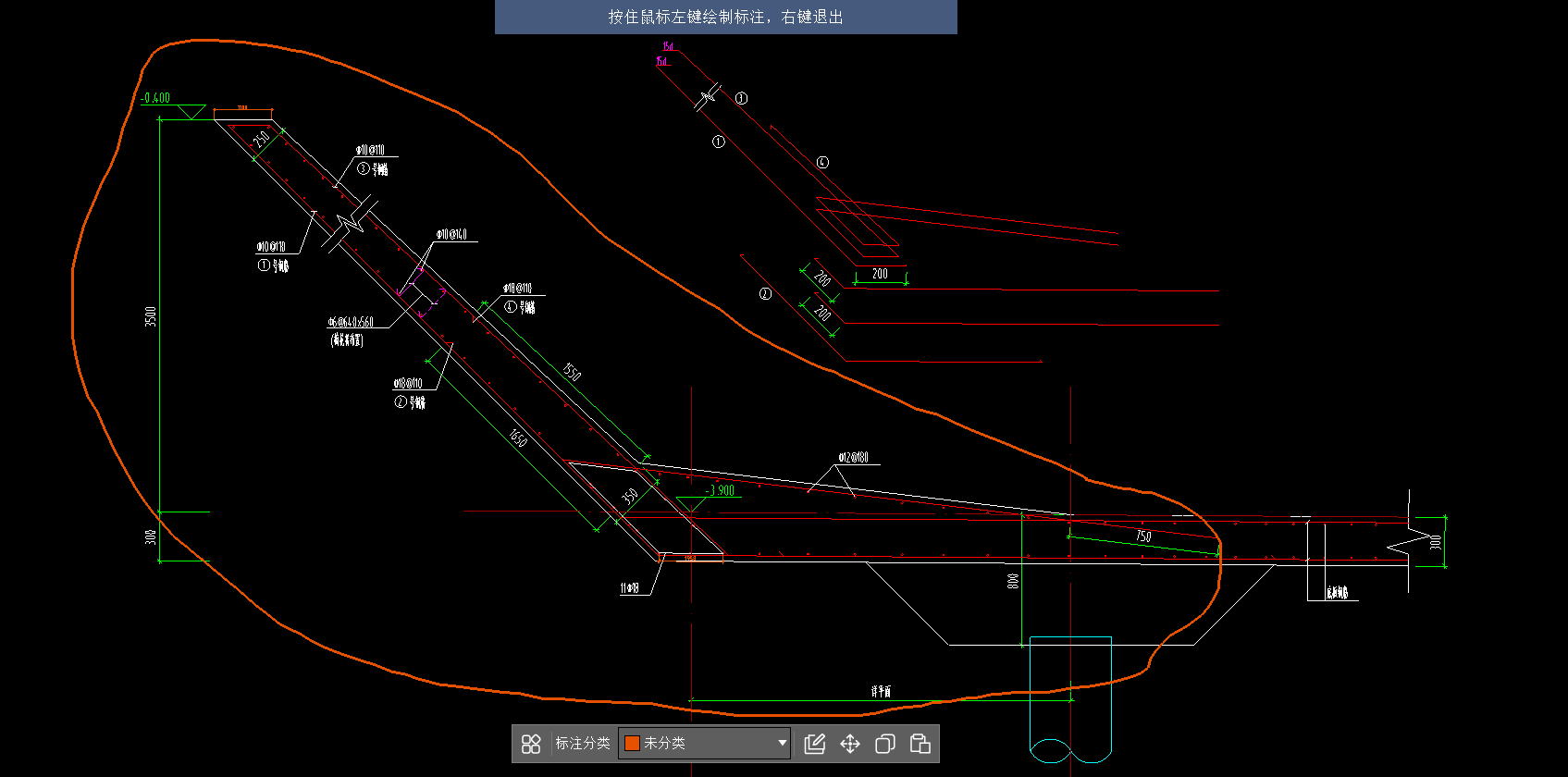

请教给位大神，这种倾斜剪力墙且上下部位厚度不一样的怎么画？如图所示

请问一下剪力墙和砌体墙厚度不一样合理吗应该怎么去画多出来的厚度

请问下没有画地下室，这个节点怎么修改和图纸设计一样

我用剪力墙布置的，现在剪力墙下部钢筋和图纸设计的不一样，因为没有画 地下室顶板，请问下这个怎么处理

求高手指教，关于图形算量问题，不知怎么画法

如图所示为剪力墙画法哪种正确，因为不同画法扣减不一样啊？直接连接上柱子就可以还是画到柱边上啊？？？这里柱子定义为暗柱。 湖北08定额里说， “剪力墙带暗柱一次浇捣成型时套用墙子目：剪力墙带明柱(一侧或两侧突出的柱)一次浇捣成型时，应按结构分开计算工程量，分别套用墙子目和柱子目。

各位老师请教下，住宅设计纯砼外墙，窗洞口处剪力墙大样水平筋输入问题如何达到扣减

各位老师请教下，住宅设计纯砼外墙，窗洞口建立在纯砼墙出，两边相连暗柱剪力墙，窗洞口处剪力墙大样内侧水平筋两侧明确锚入250，外侧水平开口箍勾住内侧垂直筋，详看截图。问1：水平筋应该怎么输入，按正常属性输入布窗之后正常扣减窗洞口处钢筋，但水平筋长度及弯折怎么处理，用编辑钢筋的话感觉算的很麻烦，洞两侧的水平长度和洞口下部的钢筋长度又不一样，而且每个窗洞口部位的砼外墙长度也不一致，应该怎么处理布筋呢？问2：砼墙外侧三个方向有构造凹槽用来填充苯板，墙厚200，填充深度150，这个用软件建模该怎么处理呢

变截面的墙，图纸里上下两部分墙体的纵筋不是相通的，上部墙体纵筋锚入下部墙体。

老师你好，我用两种墙画变截面墙体，图纸里上下两部分墙体的纵筋不是相通的，上部墙体纵筋锚入下部墙体中。但是软件默认将下部墙体纵筋伸入到上部墙体，贯通布置。但是图纸中标明上部墙体跟下部墙体纵筋直径不一样。怎么处理呀？这是墙体大样图，WQ4、WQ5是地下室外墙（垂直钢筋是18的），上面有变截面的墙钢筋三维中，只有墙身水平钢筋，墙身垂直筋我填了但是三位中没有
