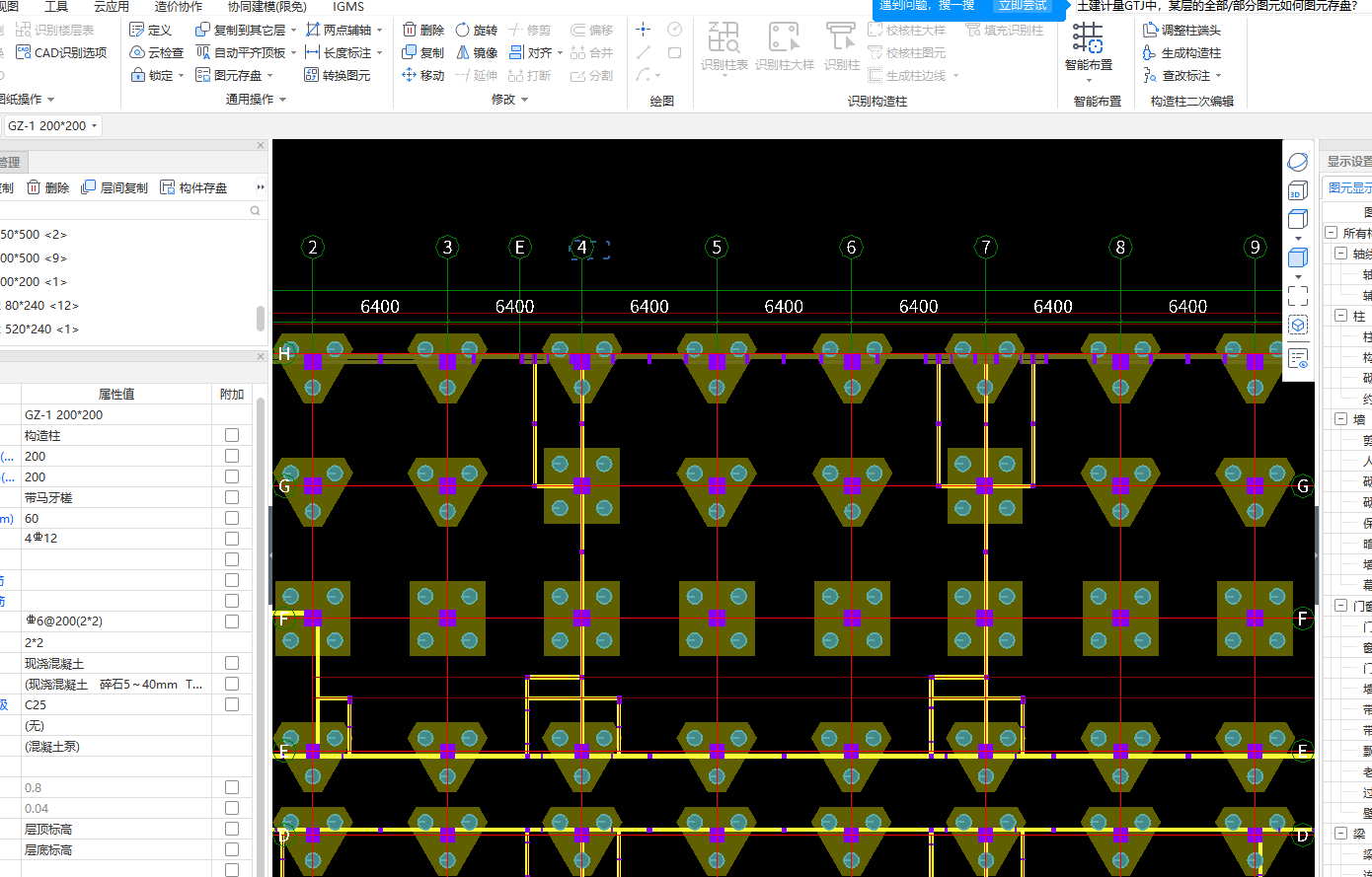

图元存盘 图元提取怎么用
全部回答
(2)
首答仅用{{minutesHtml}}
-
选择需要存盘的构件，设置一个起落点，点击存盘，读取时也是点击一个起落点然后布置。
2023-07-20 14:13:37
-
图元提取是结合图元存盘功能一起使用，提取的是图元存盘的文件，因此图元提取前需先使用【图元存盘】保存后再进行图元提取。
步骤一：点击“建模”中的【图元提取】功能---软件自动弹出【图元提取】对话框---选择需要提取的图元存盘文件---点击打开。如图：
步骤二：在绘图区用鼠标左键指定插入点，若没有同名构件或重叠图元，则可以直接提取成功；若有则会弹出提取图元冲突处理方式，根据实际工程情况选择对应选项后确定即可。如图：
2023-07-20 14:13:59
