后浇带怎么画
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

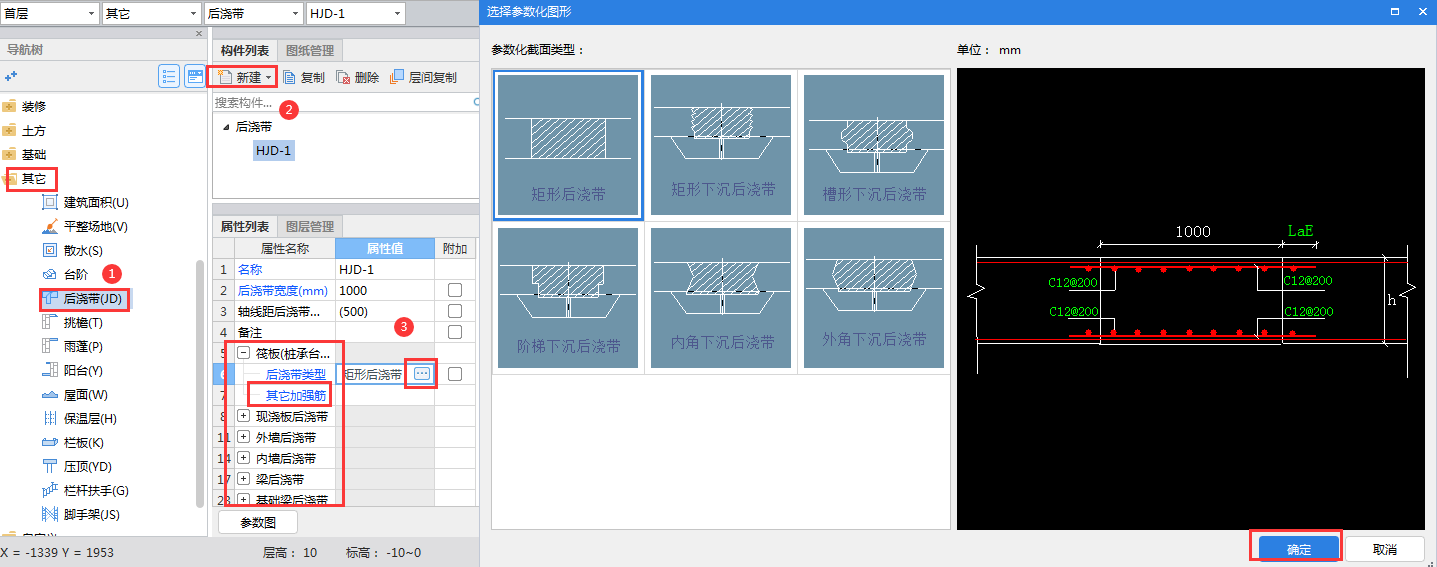

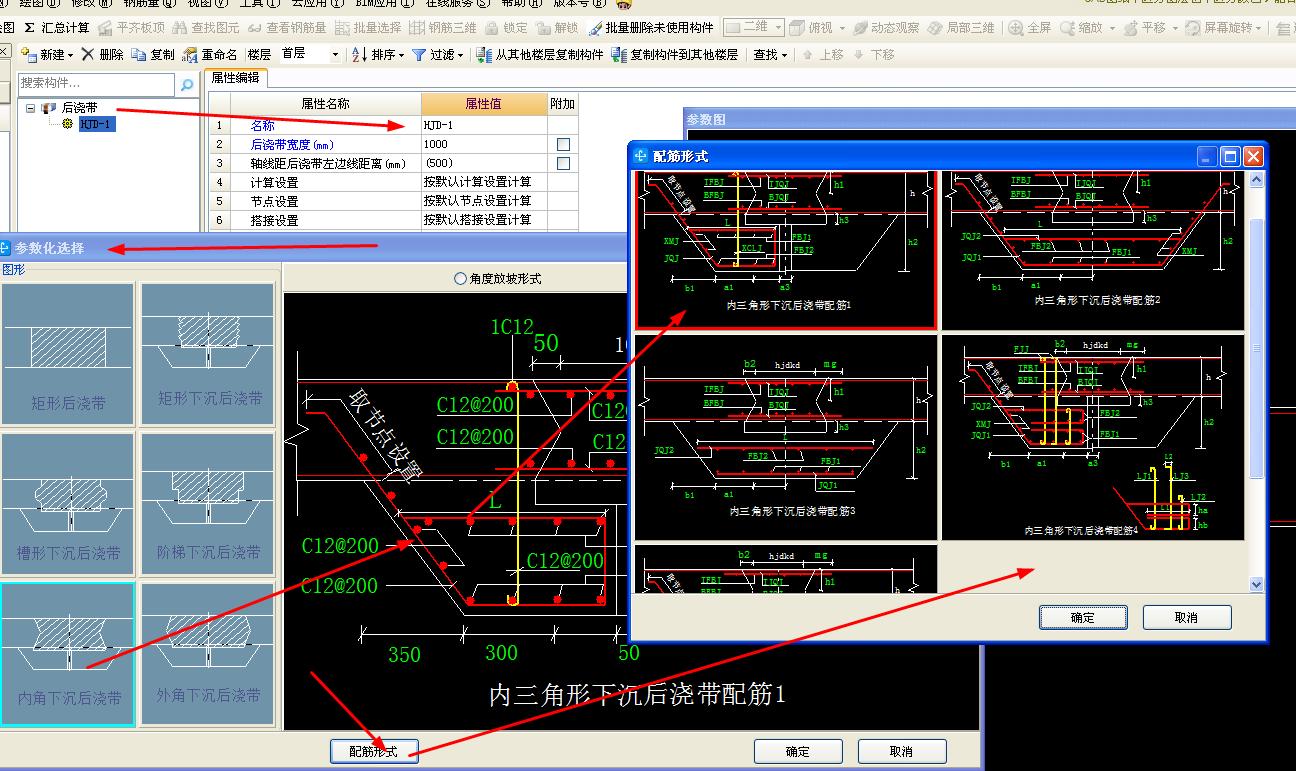

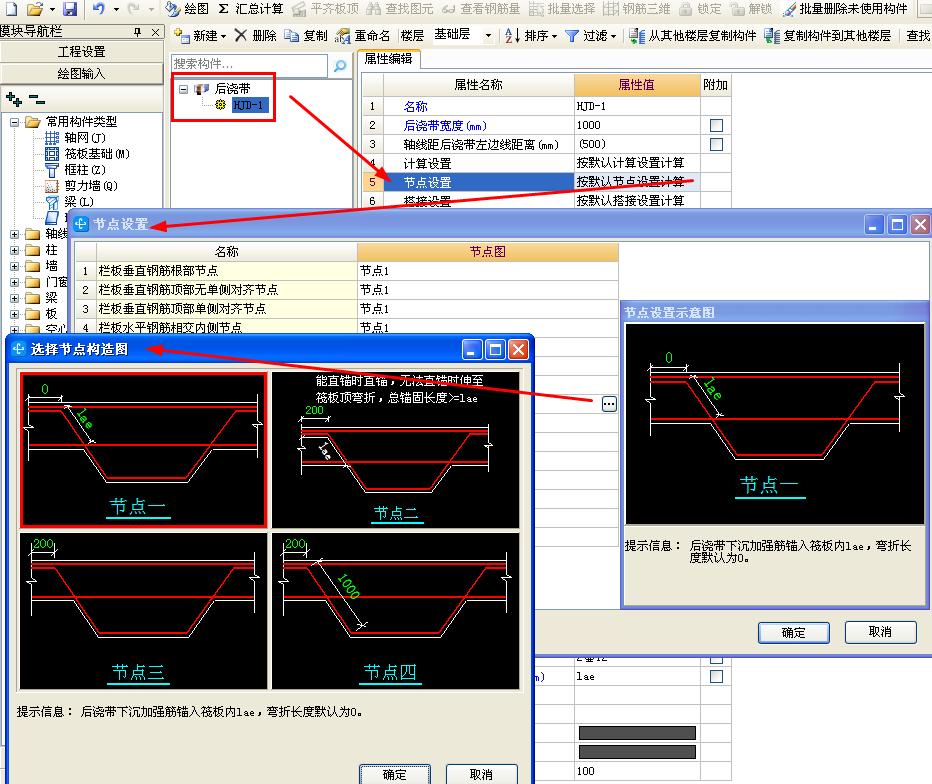

在导航栏其它界面---新建后浇带---【属性列表】中筏板后浇带/外墙后浇带等对应构件下点击后浇带类型后的三个小点，选择后浇带形式并输入钢筋信息及参数---点击确定---用“直线”/“三点弧”等方法绘制到对应图元上，就会计算对应后浇带的钢筋量和混凝土工程量。

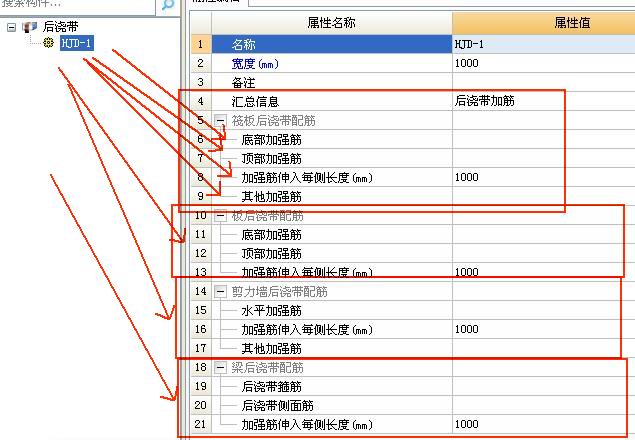

后浇带和什么图元相交，则会计算对应后浇带工程量。如：和梁、墙、板相交，则会计算梁后浇带、墙后浇带、及现浇板后浇带工程量。

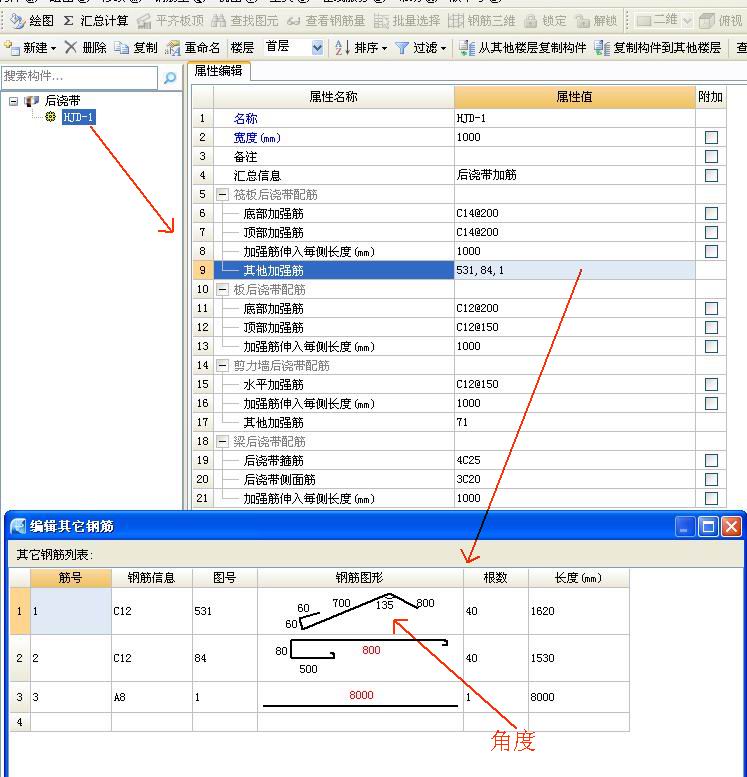

若参数类型中没有可以直接输入的钢筋，建议在【属性列表】中的“其它加强筋”中输入即可。
土建部分形状不满足，建议在【表格算量/表格输入】中手动计算。如图：
点击蓝色字体获取详细答案

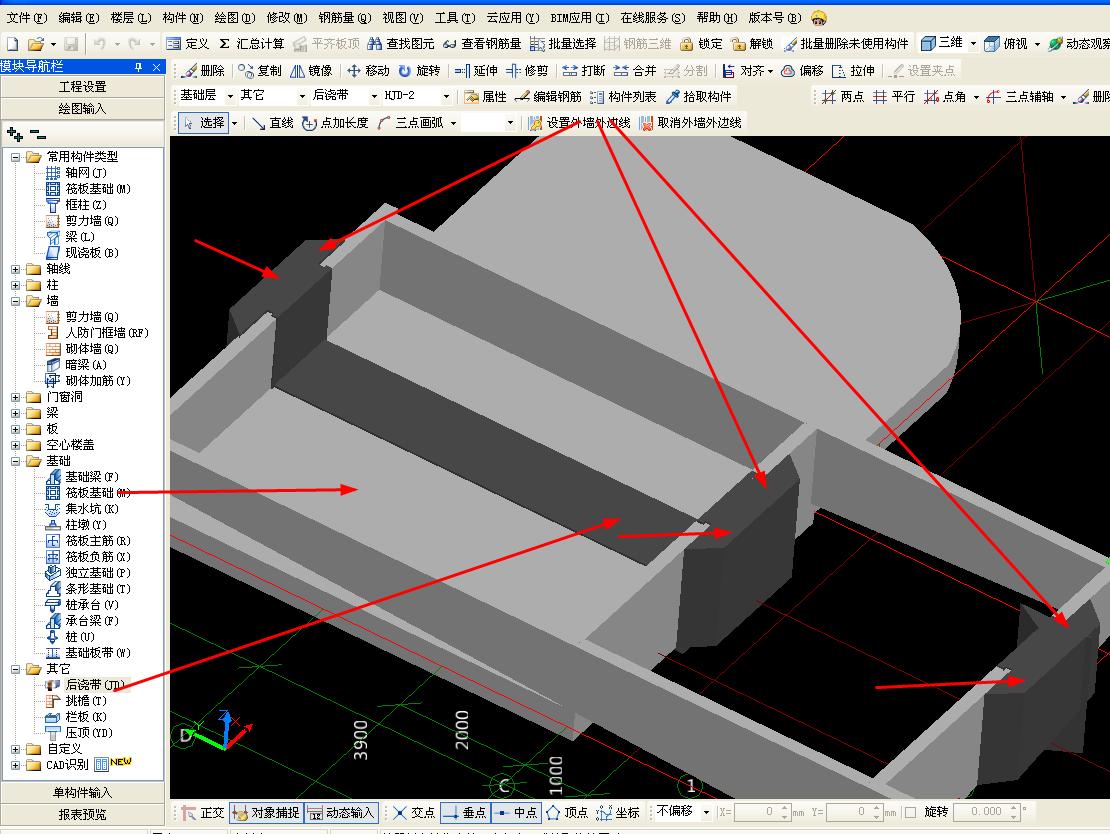

备注：外墙后浇带需要设置外墙外边线。
2023-08-09 15:03:04
-

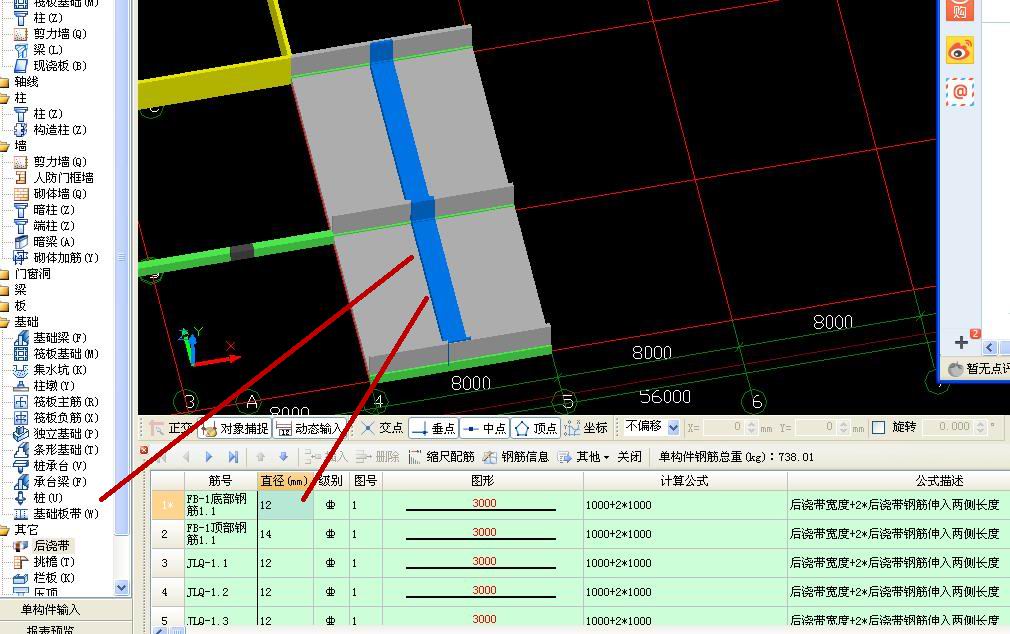

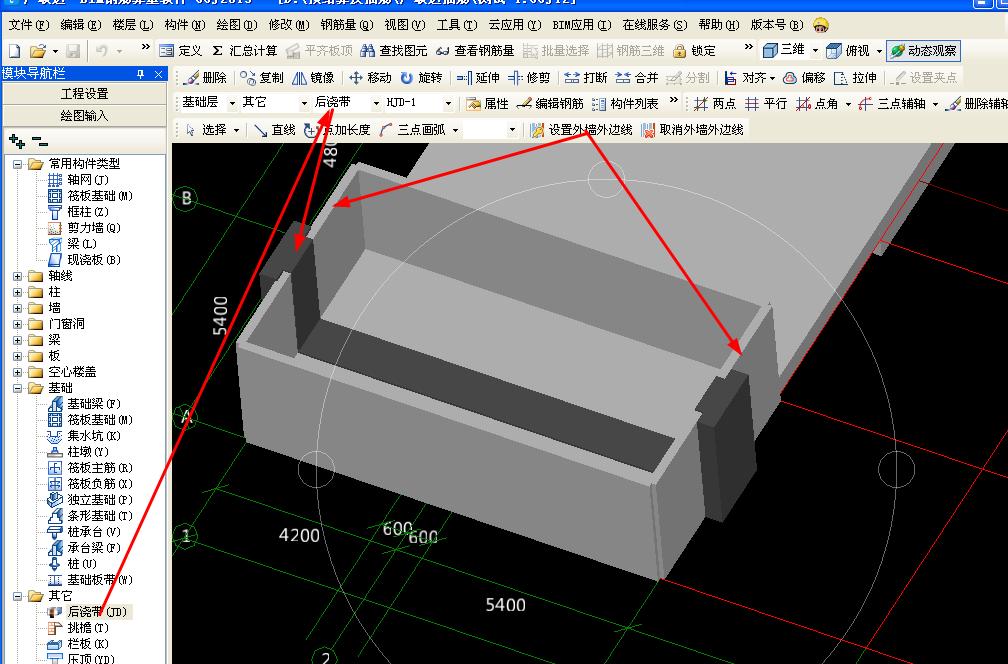

沿着设计范围划线布置
2023-08-09 15:01:28
-

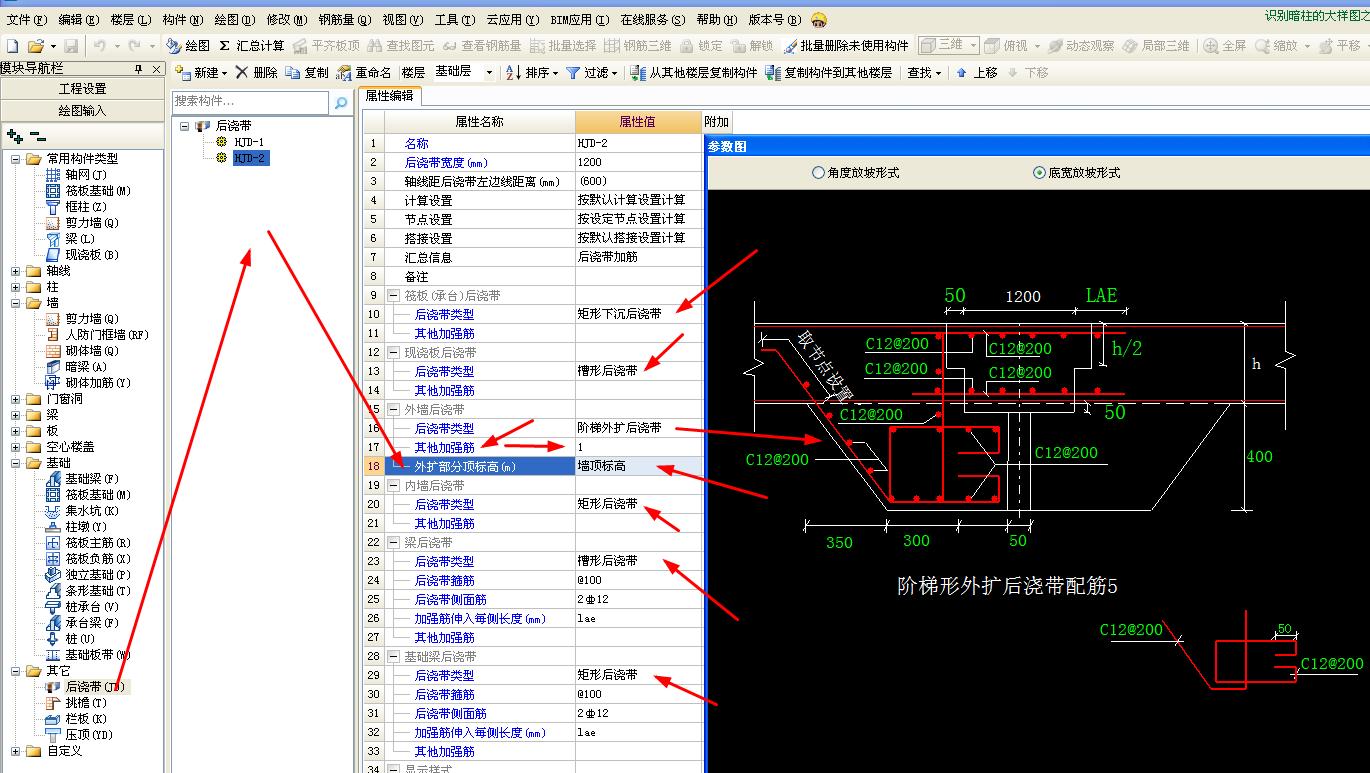

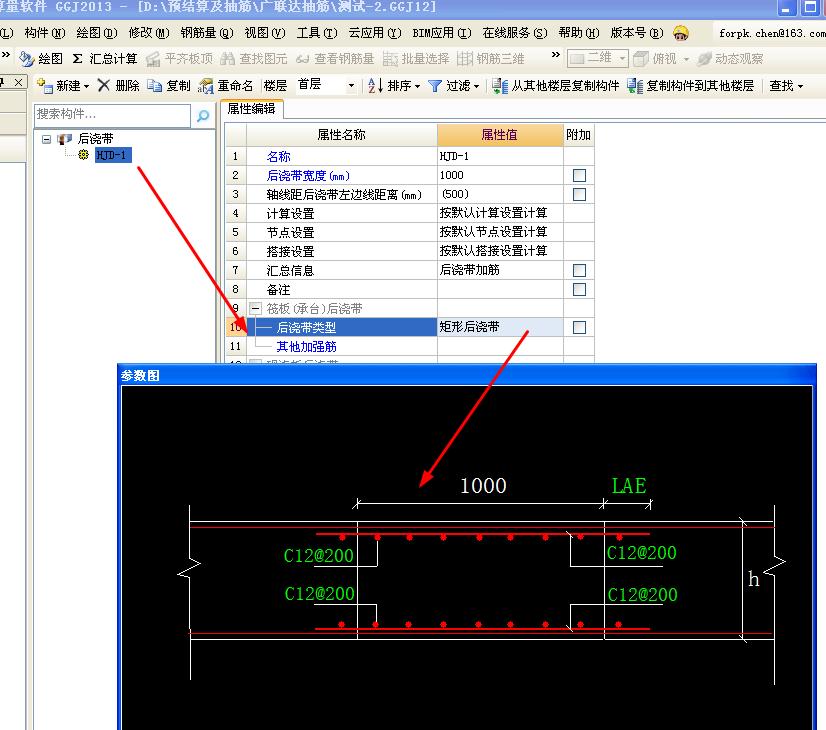

新建后浇带，按图设置附加钢筋
2023-08-09 15:03:44
-
方法如下：
2023-08-09 15:04:23
