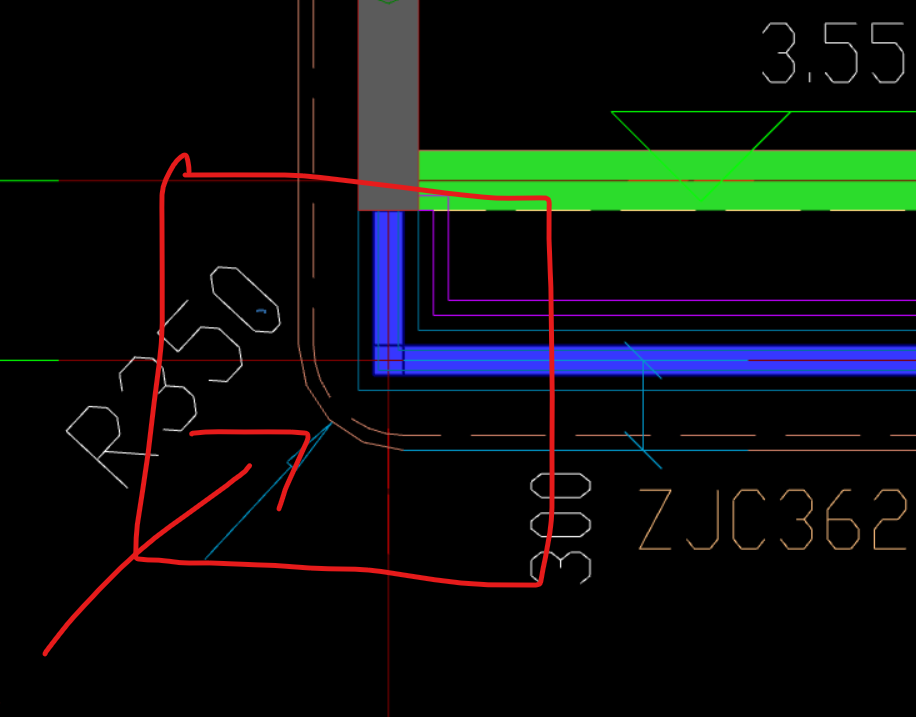

老师们好，这个是一个节点线条，我用挑檐进行布置的，布置弧段的时候无法布置成功显示

如何布置承台钢筋？？

请先看清楚我的问题：1、如何布置上部双向面筋，用普通承台定义可以布置双向面筋，但是无法定义箍筋，用梁式承台布置的话上部双向面筋只显示一个方向的面筋，这个该如何处理？2、关于图纸的问题，这个双向C12@150是不是就单指面筋，下部承台底筋没有标注，是不是代表没有承台底筋？？？

老师您好，想请教一下1、图一这种强身钢筋在绘制暗柱的时候是否需要布置上去。

2023-06-02 09:19:11 补充图二这个钢筋布置的话是什么意思2023-06-02 09:21:45 补充用软件识别第一种钢筋的时候，墙身钢筋软件并不进行绘制，是否需要手动加上，图二同一个箍筋有两个型号，是图纸有问题还是什么，应该怎么进行绘制，非常感谢各位老师。

GTJ2018中的一些功能改进？（1.0.20.3版本）

1.GTJ2018-20.3版本的CAD识别功能里是否取消了自动识别板钢筋的功能？是否只能点选识别板钢筋？---网上回复是。个人认为一个软件主要是能快速出量，缩短画图时间。自动识别板钢筋很好呀（特别是画大地下室顶板钢筋时，试想一下，那么多负筋一个个点点选，我的天多可怕），真不明白为什么要取消呀？2.是否取消了自动布置板功能----回复是。现在改按梁墙轴线形成的封闭区域才能布置。但是但是但是--如果原先布置过了板，再用这个功能不行了，只能一个个点吧。唉，各位老师们你们在画一个大地下室时，真的要一个个点么，以往用GGJ2013二天左右时间就能出量。现在感觉不行了。

构造柱的马牙槎与框架柱重叠

布置情况：砌体墙延伸到框架柱的位置；门与框架柱之间是一个满塞的构造柱上方就是梁+下挂板，用【梁+圈梁】布置。查看计算式时发现，构造柱的马牙槎模板，依然计算了砌体墙那一块，但是砌体墙已经和框架柱重叠了。按道理已经不需要有马牙槎了，但是马牙槎又是公用属性，如果单独取消马牙槎，那很多其他的构造柱就要重新再建一个，这种情况应该怎么处理呢。2024-01-16 17:27:14 补充忘记说明了，问题的地方是构造柱的模板，因为很多构造柱都不一样，有的地方是门没有那么高，构造柱一直延伸到顶，上面有继续有马牙槎了，也不能全部取消，所以与框架柱重叠的墙那里，就不能有马牙槎了，希望各位老师能给我指导一下，谢谢。2024-01-16 17:35:44 补充我这里为什么会有呀，是软件版本问题吗，我用的还是GTJ20212024-01-16 19:33:33 补充老师们好，我找到问题的关键了，原因是因为我的墙体是拉通的。按照老师那个布置方法，确实没有了，难道墙体每遇到柱还要断开吗。

谁帮我解答一下，像大神求教

这个节点是外墙上放空调的地方1：在做外墙粉刷和涂料的时候里面那道墙要刷上，外面那半截的墙和梁的外侧也要刷上。这个如何设置，软件中应该把哪一个设置成外墙，里面的还是外面的。2：从外保温布置图上可以看出，外保温是走里面墙走的，如果外保温不包裹外侧的空调板如何设置，如果外保温要完全包裹外侧空调板的上下面又如何设置。3：说明中说雨棚板上下要刷防水砂浆，我想知道这些空调板是不是也算雨棚板，如果算，是盖子算还是底板算。如果算又如何设置
