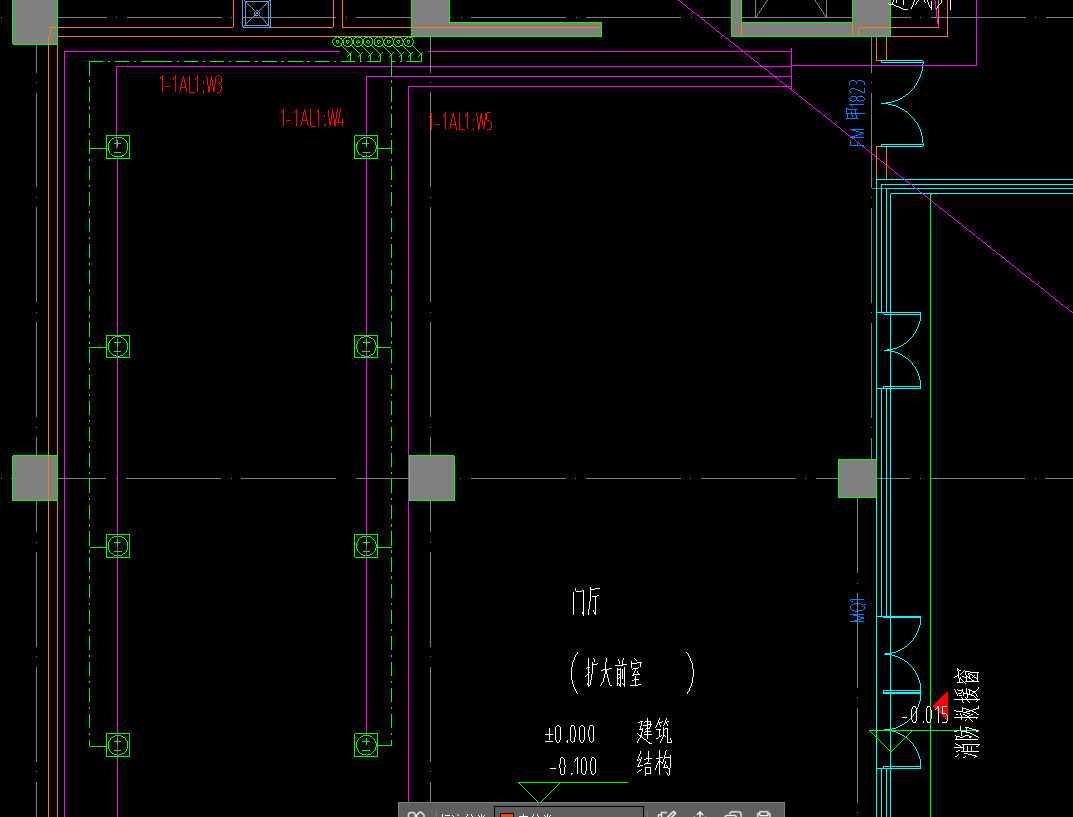

请问图中的电线回路该怎么布置？
1、我理解它是想一个开关控制一个暖通室内机，比如1-1AL1-W3接个开关和一个暖通室内机结束？重复四次吗？
2、我理解但是电线不知道改怎么布置，它的电线是BYJ-3*2.5。老师们解答下。
2023-08-18 17:41:39 补充

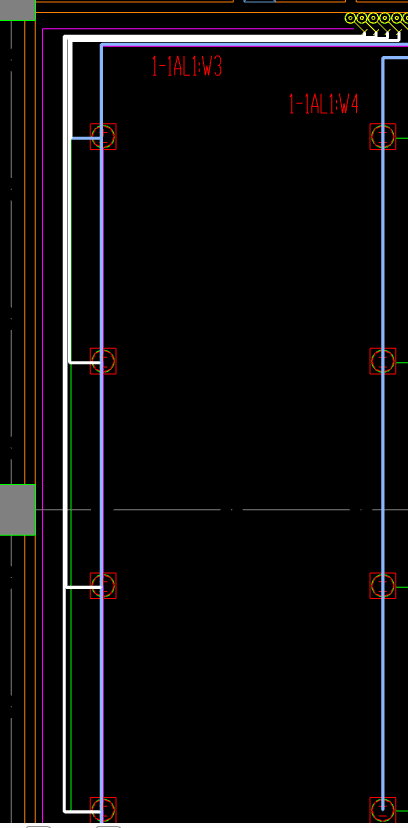

我补充布置好的图，白色的线性就是一个开关连接到一个空调机上。是这样理解的吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

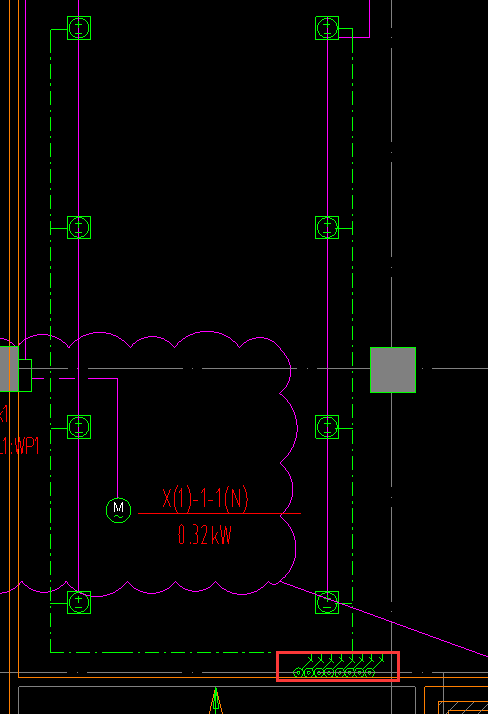

要明确两点，1.紫色线是电源线，每个回路的电源线未四台空调机提供电源；2.绿色的线是控制线，每个开关控制一台空调机，所以紫色的线是空调机串到空调机，绿色的线应该分别布置到开关
2023-08-18 17:34:00
-
电源四台一路，控制独立一台一控制开关
首次提交 2023-08-18 17:32:43 最近修改2023-08-18 17:32:59 (修改过1次)
-
一、电源管线，四台一个回路（一根管线串连四台风机盘管）。
二、控制管线需要一对一控制（每个风机盘管调控器，单独一根管线到对应的风机盘管）
三、截图三的画法，理解正确。
