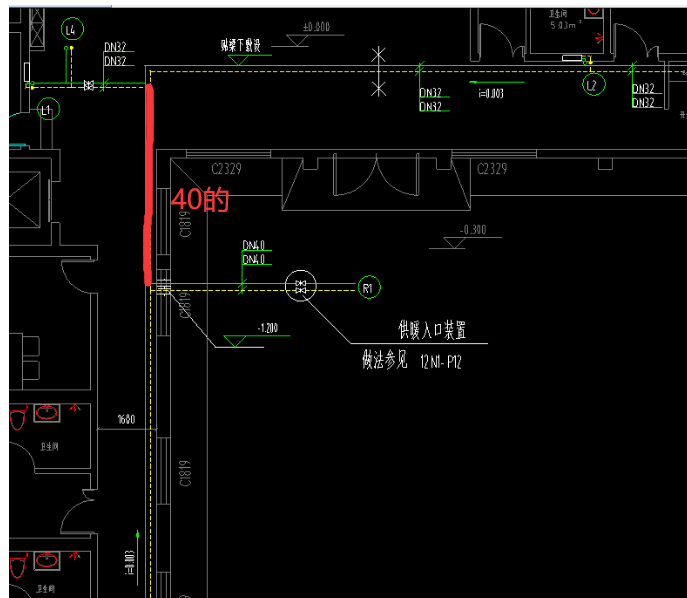

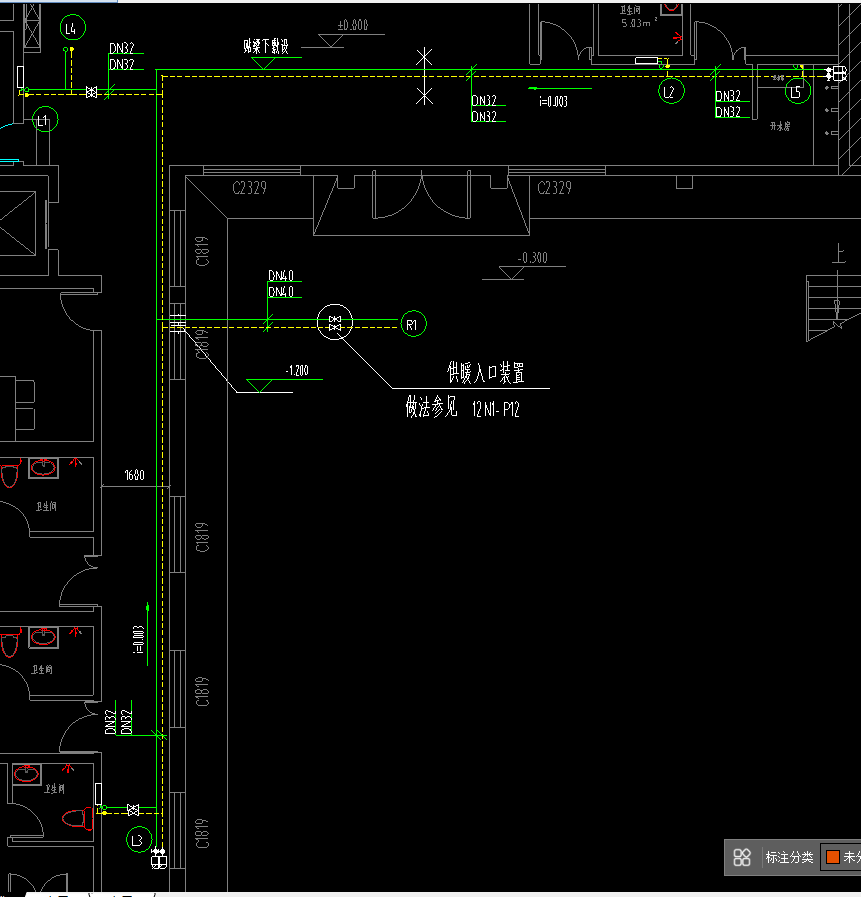

• 这个供水图看不懂，可以解释一下吗

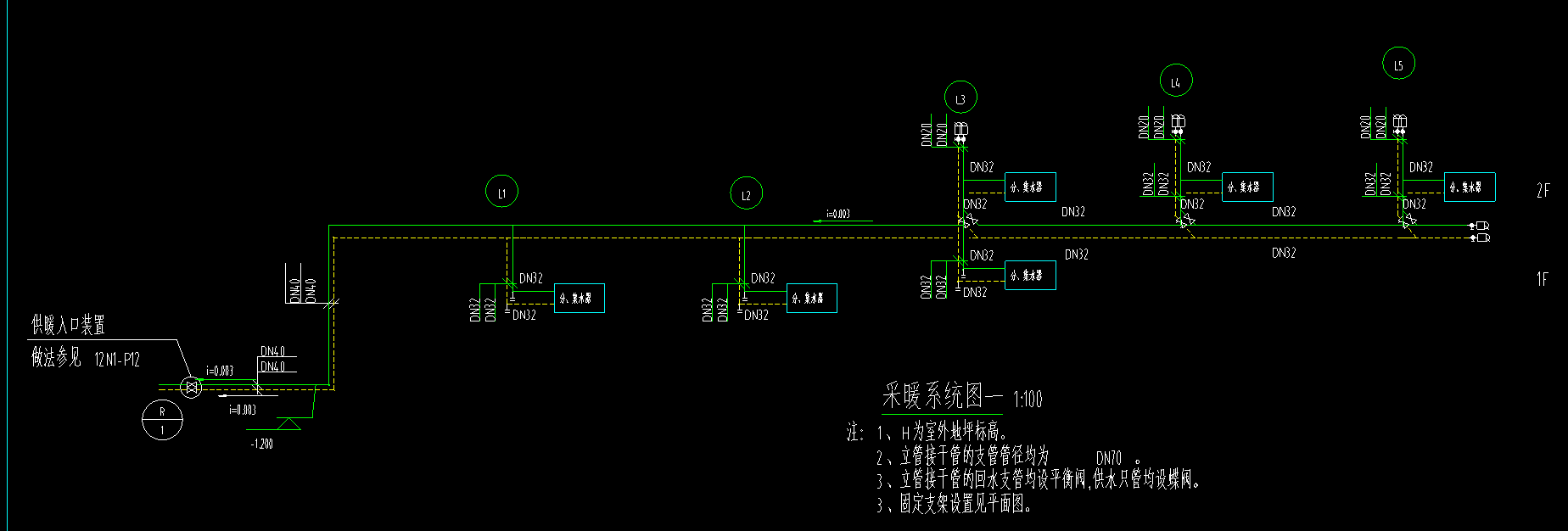

    系统图

    答疑解惑


    2023-08-22 09:25:23 补充

    和系统图对照不上，可以解释一下吗

我来答  邀请别人来回答
 提醒提问者
收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

  • 绿色的是供水管，黄虚线是回水管千赢官网首页登录入口服务新干线

    首次提交 2023-08-22 09:26:50  最近修改2023-08-22 09:41:32 (修改过1次)

    赞0 回复 2
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 系统图绘制点不严谨山西省

    2023-08-22 09:34:39

    赞1 回复 2
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • L1\\L2只供一层散热器，L3供一层和二层、L4\\L5只供二层。你不要看系统图先去L1再去L2\\L3，系统图只是告诉你散热器在几层，并没有顺序关系。

    2023-08-22 09:39:08

    赞1 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

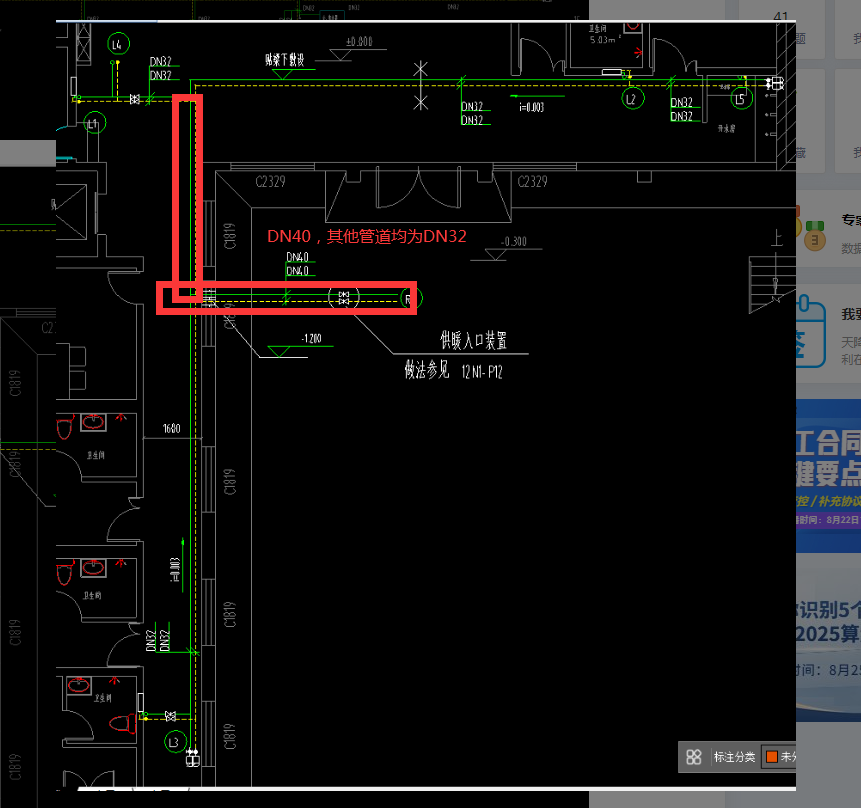

  • 平面图应该不用解释，哪儿粗哪儿细，哪儿有立管向上。

    系统图与平面图，不论方位，只依据管径从大到小排列。

    2025-07-09 09:51:14
