请问分层的作用是什么？

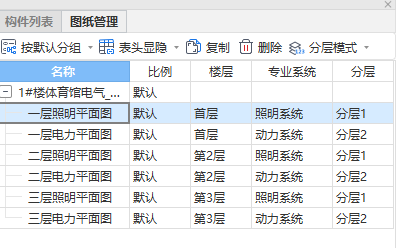

不知道怎么弄的，发现灯具和线管在不同分层，是不是因为我分割图纸的时候设置的专业系统，新建构件的时候选照明系统就识别在分层1，选动力系统的时候就识别在分层2了呢？请问需要把他们改成同一分层吗，怎么操作呢，就这样的话对后续绘制有没有影响呢？
不知道怎么弄的，发现灯具和线管在不同分层，是不是因为我分割图纸的时候设置的专业系统，新建构件的时候选照明系统就识别在分层1，选动力系统的时候就识别在分层2了呢？请问需要把他们改成同一分层吗，怎么操作呢，就这样的话对后续绘制有没有影响呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
图纸定位好了就行，不用改同一分层，对后序绘制没有影响。
为了方便清晰查看图纸而已，设计师设计时，照明图应该是指开关+灯具，电力平面图应该是配电箱+插座这样的思路首次提交 2023-08-25 11:06:23 最近修改2023-08-25 11:06:58 (修改过1次)
-
定位同一点，不同专业图纸可以在同一位置显示
2023-08-25 11:00:43
-

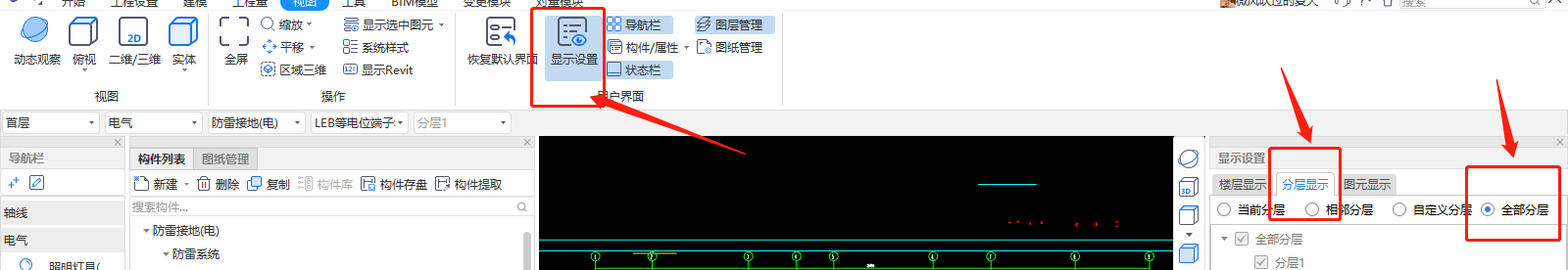

同一层会比较乱，显示设置里可以根据需求勾选楼层、分层、图元等显示。
2023-08-25 11:08:06
-

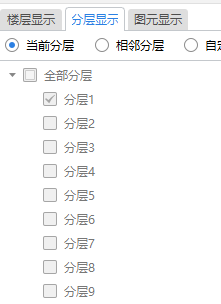

这样就能显示所有分层了
2023-08-25 11:15:30
