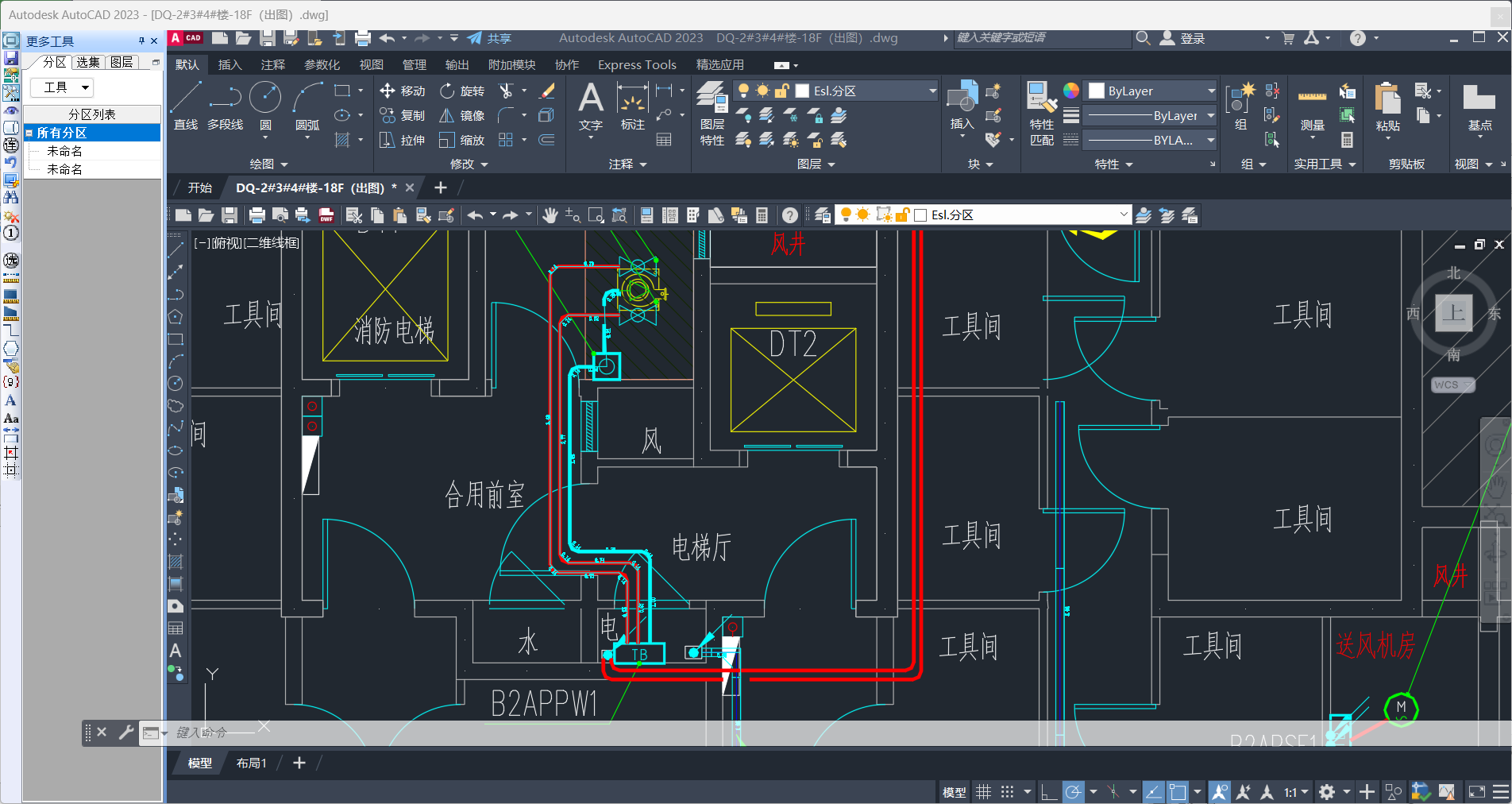

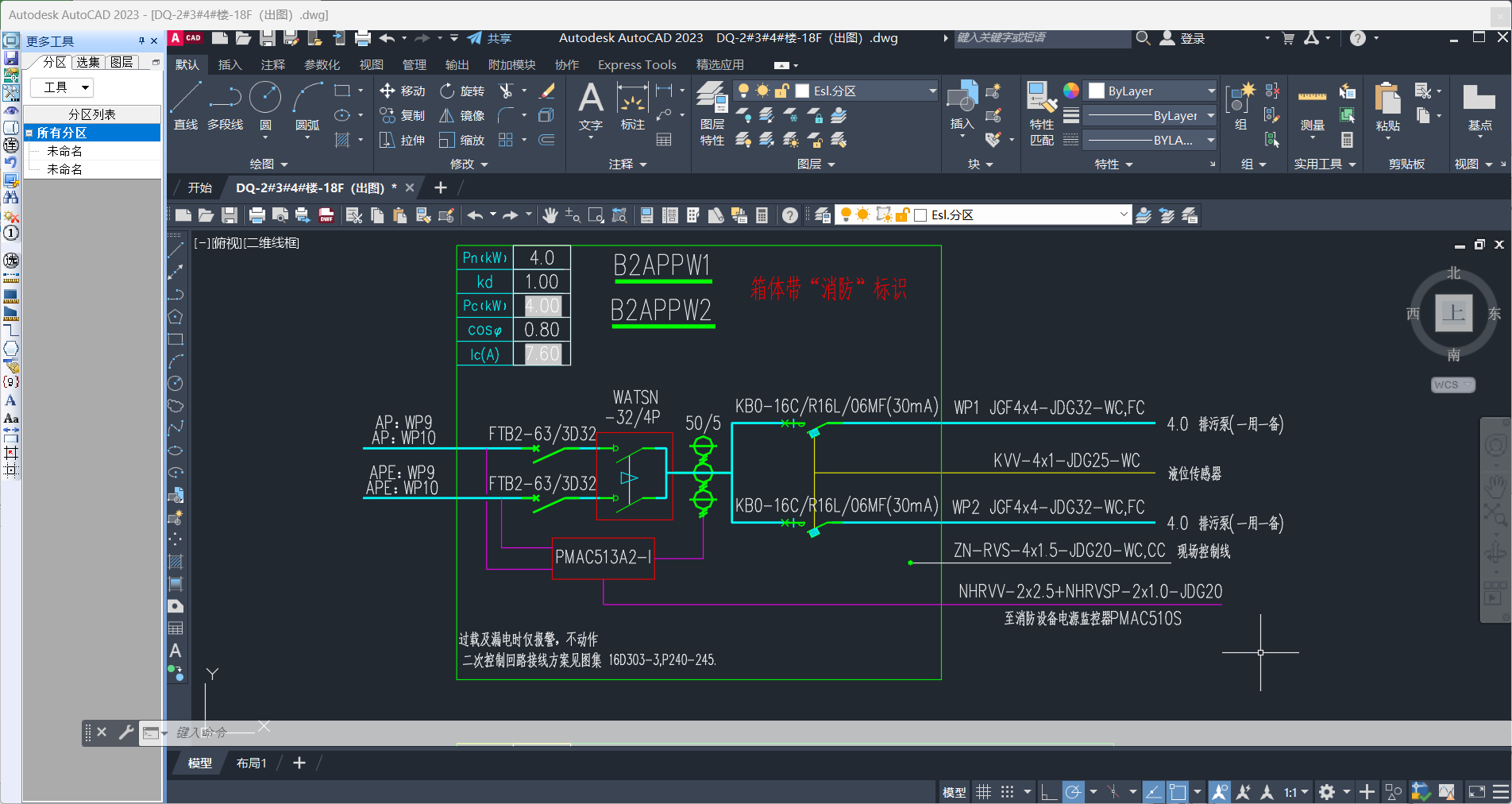

请问从图中左下角B2APPW1电箱中引出的蓝色线，是系统图的那根线？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
首先一般控制箱及出线电源、控制都是水泵配套的；控制箱出线2个电源、一浮球液位、一现场启停、一电源监控应5路，电源监控去了主机，去水泵的应该是4路，看着少了一路现场启停，蓝色的连到了泵坑，只能是浮球液位传感器；如果那个时钟似的是现场按钮的话，那箱子到那个现场是2路就对了，蓝色的到现场按钮是2路（现场控制+液位），按钮到泵坑1路液位
首次提交 2023-08-31 10:25:55 最近修改2023-08-31 10:28:37 (修改过1次)
-
左边红色的
2023-08-31 10:21:21
-
消防设备电源监控
2023-08-31 10:21:27
